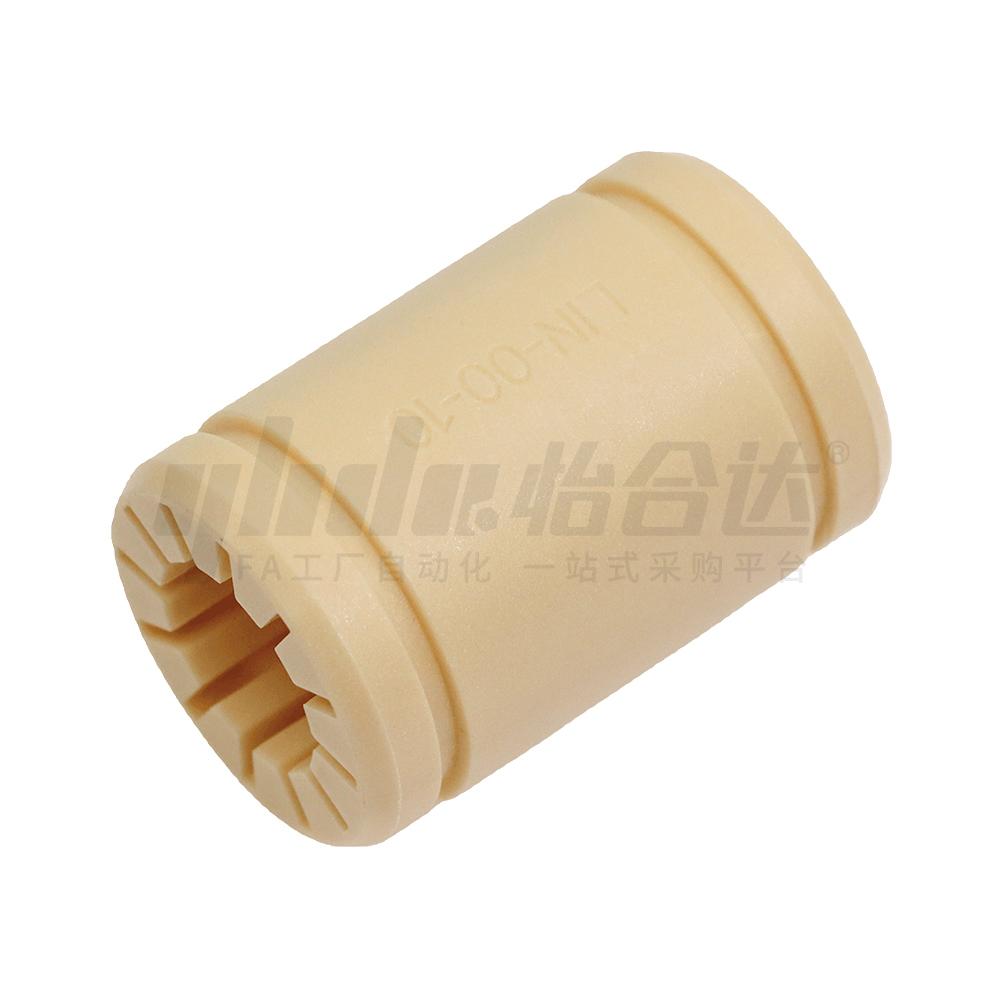

        滑动轴承 工程塑料 标准型/精密型

        条件筛选：

        用途 适用于污垢或灰尘环境
        材质 工程塑料
        特性 直线往复型
        衬套形状 直柱型
        种类筛选 塑料滑动轴承

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            产品简介

            产品问答

            材质图

            参数图

            材质图
            代码 类型 材质 使用温度
            OBK01 直线往复型 标准型 工程塑料含润滑剂
            与特殊填充剂            		 -20℃~60℃
            OBK06 精密型



             特点
            ● 自润滑 ，免维护 ，低噪音 ，适用于污垢或灰尘环境；
            ● 对轴材料的硬度以及安装孔的精度要求较低。

            该产品为压配式衬套，内径公差为压入座孔H7后公差，压入后采用通止规进行测量(自由状态下请勿用卡尺进行测量)。

            安装时保证H7座孔表面光滑、平整，安装端倒角25°。禁止直接击打端面，避免产品变形影响尺寸。




            与本产品相配固定座直径公差：H7；轴径公差：h6-h9（仅供参考）。

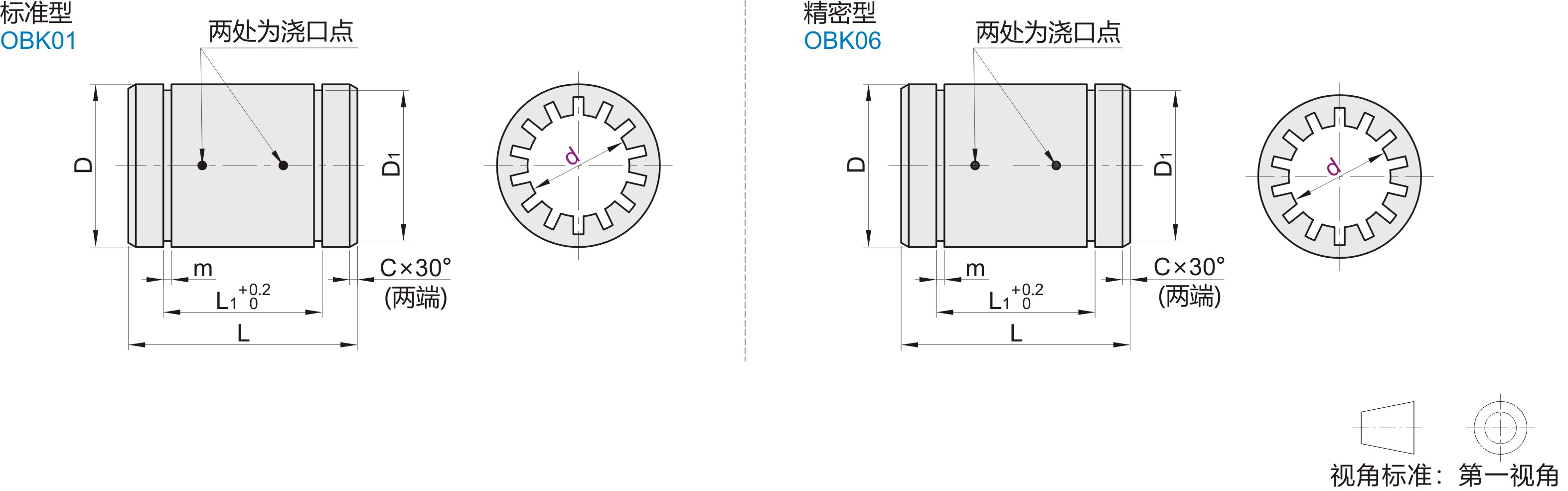

            参数图



            选型表

            型号
            		 d公差
            		 D
            		 L
            		 L1
            		 m
            		 D1
            		 C
            		 Fmax[ N]
            		 重量
            (g)
            代码
            		 d
            		 OBK01
            		 OBK06
            		 动载荷 静载荷
            P =2.5MPa P = 17.5MPa
            标准型
            OBK01

            精密型
            OBK06            		  6  +0.050
            +0.020            		 +0.03
            0            		 12  19  13.5  1.10  11.5  0.8  200  1400  2
             8  +0.061
            +0.025            		 +0.04
            0            		 16  25  16.2  15.2  1  250  1750  4
             10  +0.075
            +0.032            		 19  29  21.6  1.30  17.5  1.2  363  2538  7
             12  22  32  22.6  20.5  480  3360  9
             16  26  36  24.6  24.2  1.3  720  5040  13
             20  +0.092
            +0.040            		 32  45  31.2  1.60  29.6  1125  7875  24
             25  +0.05
            0             		 40  58  43.7  1.85  36.5  1.5  1813  12688  47
             30  47  68  51.7  43.5  1.8  2550  17850  72
