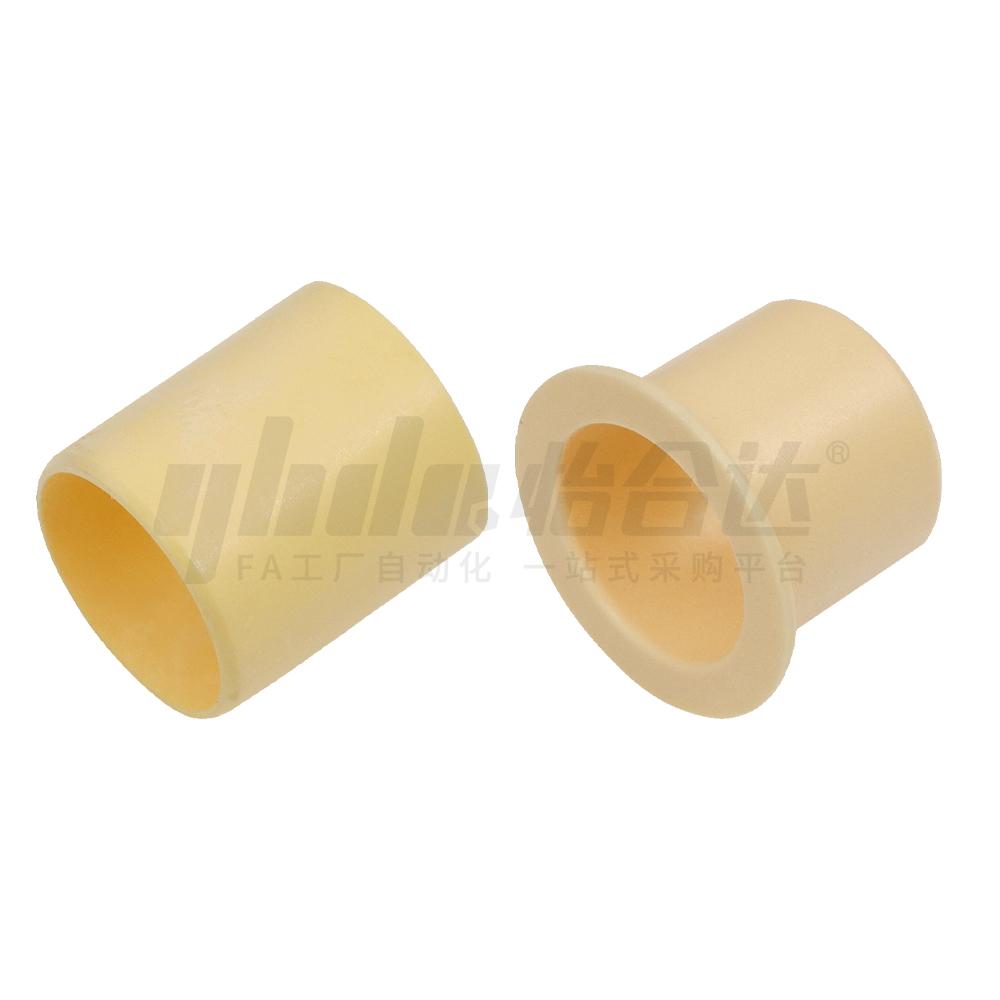

        滑动轴承 直柱型/带肩型 聚缩醛树脂 薄壁

        条件筛选：

        用途 适用于需求低摩擦系数，推荐在35MPa负载下使用
        材质 聚缩醛树脂(POM)
        特性 耐磨损型
        种类筛选 塑料滑动轴承

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            产品简介

            产品问答

            材质图

            参数图

            材质图
            代码 类型 材质 使用温度
            OBK11 耐磨损型 薄壁直柱型 聚缩醛树脂（POM）
            含润滑剂与特殊填充剂             		-50℃~90℃
            OBK12 薄壁肩型



             特点
             ● 自润滑 ，免维护 ，低噪音 ，适用于需求低摩擦系数 ，推荐在35MPa负载下使用；
             ● 旋转 、直线和摇摆运动中耐磨性和摩擦系数几乎保持一致。
            该产品为压配式衬套，内径公差为压入座孔H7后公差，压入后采用通止规进行测量(自由状态下请勿用卡尺进行测量)。
            安装时保证H7座孔表面光滑、平整，安装端倒角25°。禁止直接击打端面，避免产品变形影响尺寸。







            与本产品相配固定座直径公差：H7；轴径公差：h9（仅供参考）。

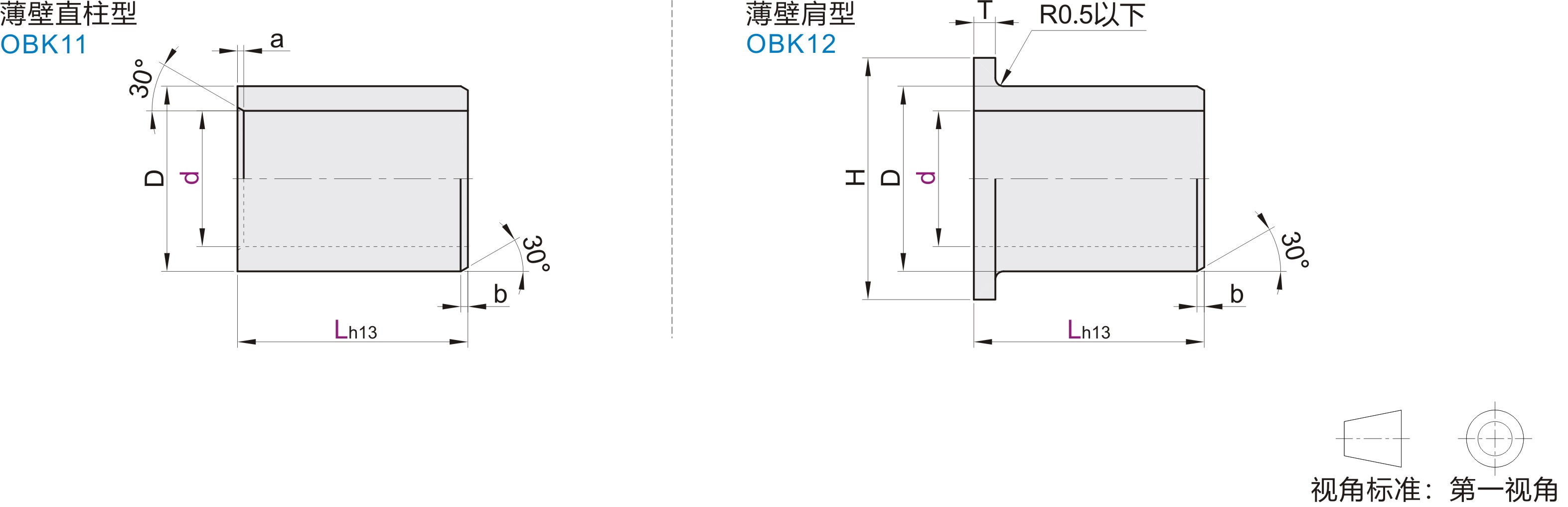

            参数图



            薄壁直柱型

            型号
            		 d公差
            		 L
            		 D
            		 a
            		 b
            代码 d
            OBK11 3  +0.054
            +0.014            		 3  5  6 4.5  0.5  0.3
            4  +0.068
            +0.020            		 4  5  6  8  10 5.5
            5  5  8  10 7
            6  4  5  6  8  10 8
            8  +0.083
            +0.025            		 5  6  8  10  12  15 10  0.5
            10  4  5  6  8  10  12  15  20 12
            12  +0. 102
            +0.032            		 6  8  10  12  15  20  25  30 14
            14  8  10  12  15  20  25 16  0.8
            15  10  12  15  20  25 17
            16  10  12  15  20  25 18
            18  15  20  25 20
            20  +0. 124
            +0.040            		 10  15  20  25  30 23
            25  10  12  15  20  25  30 28
            30  20  25  30  40 34
            35  +0.150
            +0.050             		 15  20  25  30  40  50 39  1.2
            40  20   30  40  50 44
            45  30  40  50 50
            50  10  20  30  40  50 55



            d公差为压入标准H7座孔(符合ISO3547-1)后公差。


            薄壁肩型

            型号
            		 d公差
            		 L
            		 D
            		 H
            		 T
            		 b
                 代码 d
            OBK12 3 +0.054
            +0.014            		 3  5 4.5  7.5  0.75  0.3
            4 +0.068
            +0.020            		 3  4  6 5.5  9.5
            5 4  5  10 7  11  1
            6 4  5  6  8  10 8  12
            8 +0.083
            +0.025            		 6  10  12 10  15  0.5
            10 5  6  7  8  9  10  12  15 12  18
            12 +0.102
            +0.032            		 4  5  6  7   9  10  12  15 20 14  20
            14 8 10  12 17 16  22  0.8
            15 9   12  15  17  20  25 17  23
            16 9  12  17 18  24
            18 12  17  20 20  26
            20 +0.124
            +0.040            		 11.5   16.5   21.5  25 23  30  1.5
            25 11.5   16.5   21.5 28  35
            30 9  16  26  32  37 34  42  2
            35 +0.150
            +0.050             		 16   26 39  47  1.2
            40 30   40 44  52
            45 25  45  50 50  58
            50 20  30  40  50 55  63


            d公差为压入标准H7座孔(符合ISO3547-1)后公差。
