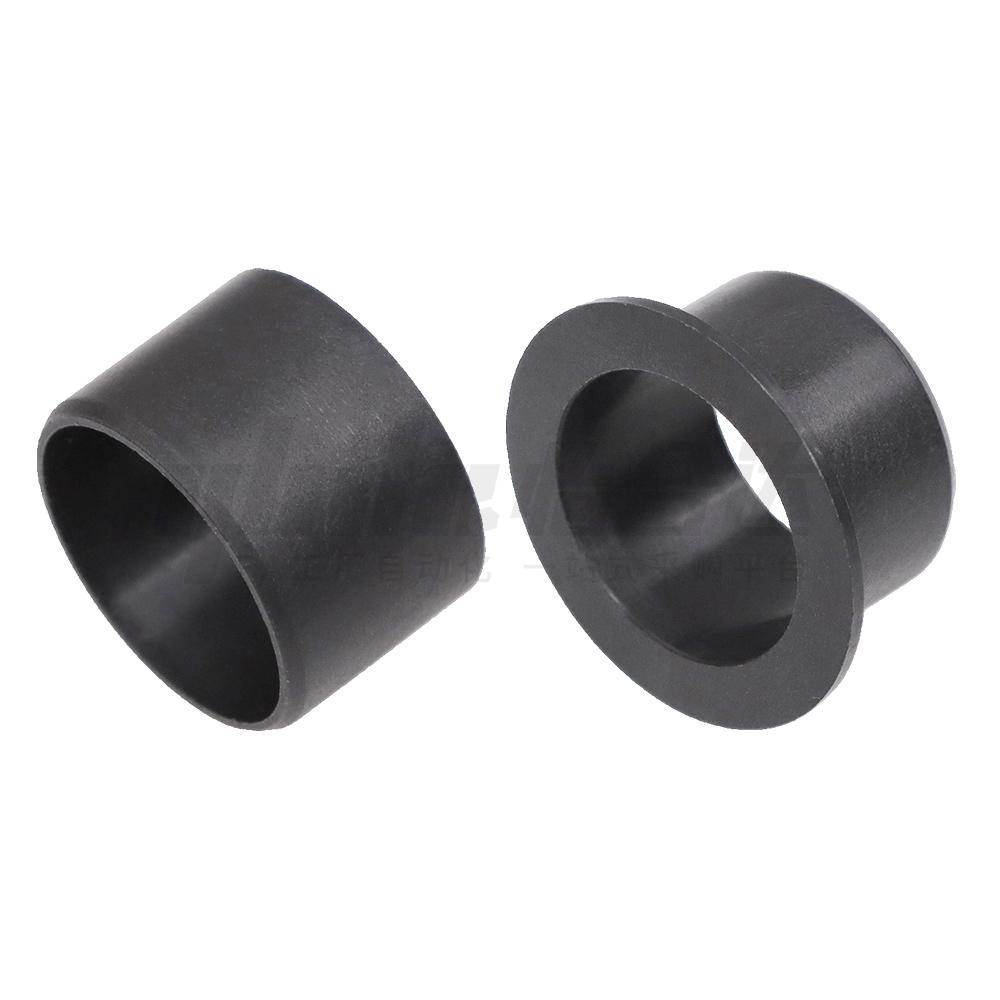

        滑动轴承 直柱型/带肩型 尼龙66

        条件筛选：

        用途 适用于中高负载、中等速度和中等温度。
        材质 尼龙66(PA66)
        特性 全能型
        种类筛选 塑料滑动轴承

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            产品简介

            产品问答

            材质性能

            材质图

            参数图

            材质图
            代码 类型 材质 使用温度
            OBE01 全能型 直柱型 尼龙66（PA66）
            含润滑剂与特殊填充剂            		 -40℃~+130℃
            OBE02 肩型


            特点：自润滑，免维护，耐脏污，高性价比。
            用途：适用于中高负载、中等速度和中等温度。
            该产品为压配式衬套，内径公差为压入座孔H7后公差，压入后采用通止规进行
                测量(自由状态下请勿用卡尺进行测量)。
            安装时保证H7座孔表面光滑、平整，安装端倒角25°。禁止直接击打端面，避免产品变形影响尺寸。





            推荐配套轴公差：h9

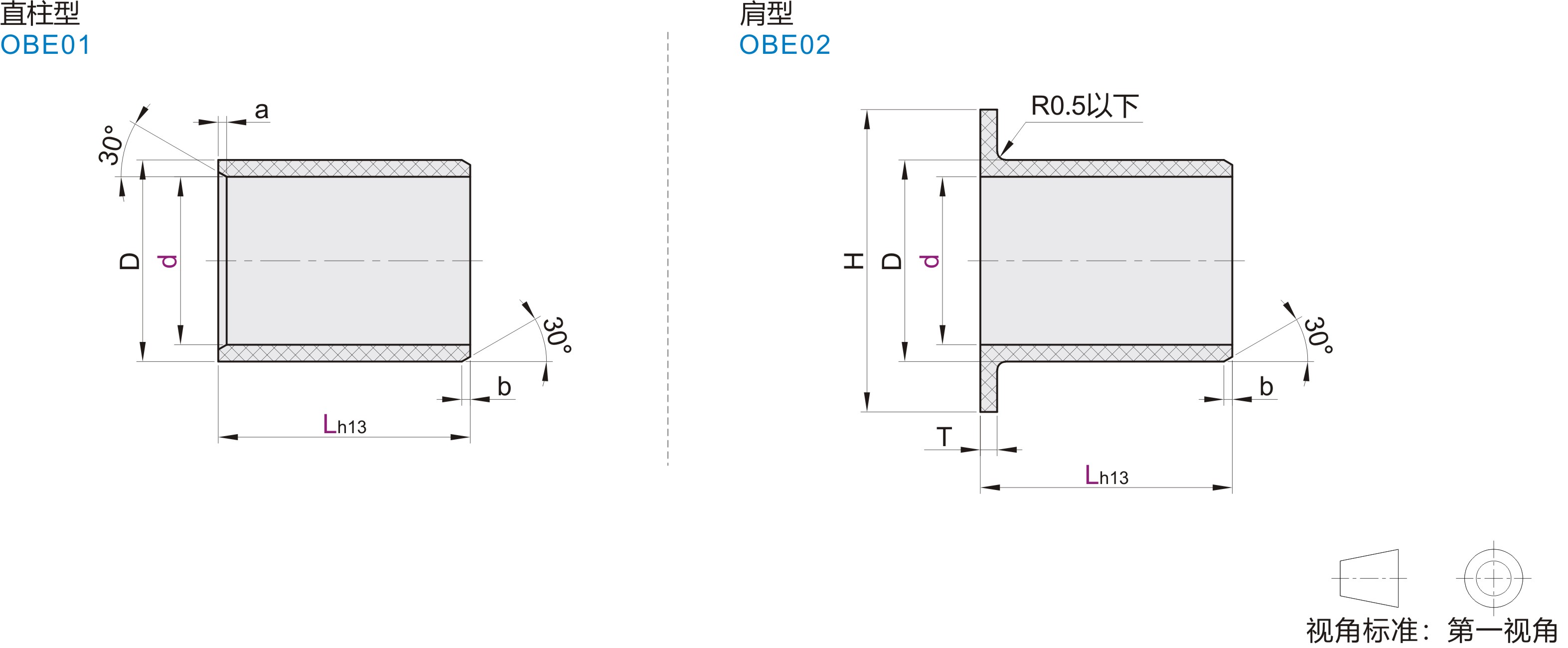

            参数图



            直柱型

            型号
            		 d公差
            		 L
            		 D
            		 a
            		 b
            代码 d
            OBE01 3  +0.054
            +0.014            		 3          6  4.5  0.5 0.3
            4  +0.068
            +0.020            		     4      6 5.5
            5          5      8  10 7
            6      4  5  6  8  10 8
            8  +0.083
            +0.025            		         5  6  8  10  12  15 10  0.5
            10          5  6  8  10  12  15  20 12
            12  +0.102
            +0.032            		             6  8  10  12  15  20  25 14
            14                  8  10        15  20  25 16  0.8
            15                      10  12  15  20  25 17
            16                      10  12  15  20  25 18
            18                      10  12  15  20  25 20
            20  +0.124
            +0.040            		                     10        15  20  25  30 23
            25                            12  15  20  25  30  35 28
            30                                  15  20  25  30  35  40 34
            35   +0.150
             +0.050             		                                       20  25  30        40  50 39  1.2
            40                                        20        30        40  50 44
            45                                                                40  50 50
            50                                        20  25  30        40  50 55



            肩型

            型号
            		 d公差
            		 L
            		 D
            		 H
            		 T
            		 b
            代码 d
            OBE02 3  +0.054
            +0.014            		    3      5    4.5  7.5  0.75  0.3
            4  +0.068
            +0.020            		    3  4             6 5.5     9.5
            5         4  5                                 10  7  11  1
            6         4  5         6             8       10  8  12
            8  +0.083
            +0.025             		        4      5.5          7.5           10                 15  10  15  0.5
            10             5         6  7              9  10           12  15 12  18
            12  +0.102
            +0.032            		            5         6  7              9  10           12  15               17  20   14  20
            14                                       8       10           12  15               17         21  16  22  0.8
            15                                            9                 12                      17  20  17  23
            16                                            9                 12                      17         21 18  24
            18                                            9                 12                      17                       22        30 20  26
            20  +0.124
            +0.040            		                                                     11.5                   16.5                    21.5   23  30  1.5
            25                                                      11.5                   16.5                    21.5              30   28  35
            30                                                                           16                 20                      26              37       45  34  42  2
            35  +0.150
            +0.050            		                                                               12       16                                           26        36  39  47  1.2
            40                                                                                                20                            30              40       50 44  52
            45                                                                      15                                                      30                         50 50  58
            50                                                10                                                                                              40       50 55   63
