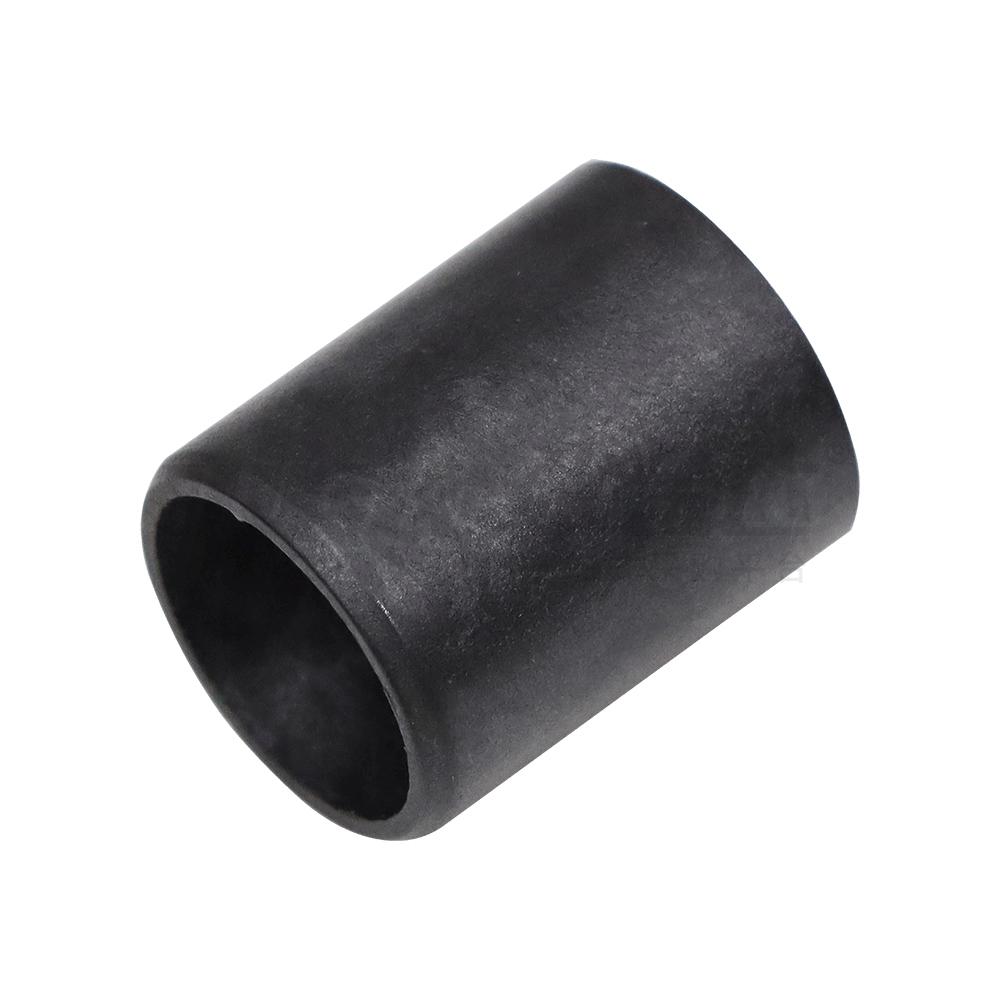

        滑动轴承 直柱型/带肩型 聚苯硫醚

        条件筛选：

        用途 广泛适用在潮湿和水下环境。
        材质 聚苯硫醚(PPS)
        特性 高耐介质型
        耐高温 耐高温
        种类筛选 塑料滑动轴承

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            产品简介

            产品问答

            材质图

            参数图

            材质图
            代码 类型 材质 使用温度
            OBE03 高耐介质型 直柱型 聚苯硫醚(PPS)
            含润滑剂与特殊填充剂            		 -40℃~+200℃
            OBE04 肩型


            特点：自润滑 ，免维护 ，耐高温 ，适合潮湿环境中使用。
            用途：广泛适用在潮湿和水下环境。
            该产品为压配式衬套，内径公差为压入座孔H7后公差，压入后采用通止规进行
                测量(自由状态下请勿用卡尺进行测量)。
            安装时保证H7座孔表面光滑、平整，安装端倒角25°。禁止直接击打端面，避免产品变形影响尺寸。



            推荐配套轴公差：h9

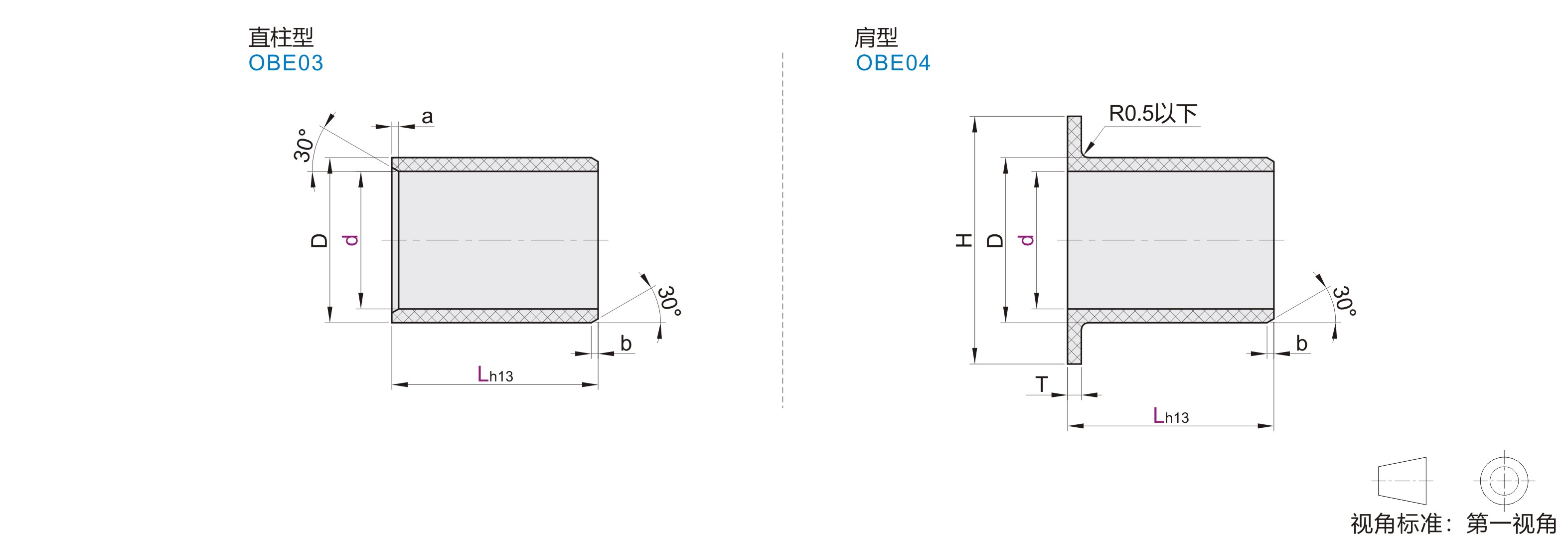

            参数图



            直柱型

            型号
            		 d公差
            		 L
            		 D
            		 a
            		 b
            代码 d
            OBE03 3  +0.046
            +0.006            		      3      5  4.5  0.5  0.3
            4  +0.058
            +0.010            		          4      6   5.5
            5               5  7
            6           4      6      10  8
            8  +0.071
            +0.013            		              5      8  10        15 10  0.5
            10                   6      10  12  15 12
            12  +0.086
            +0.016            		                          10  12  15  20 14
            14                                              20  16  0.8
            15                                        15  17
            16                                        15  20  25 18
            18                                        15  20  25 20
            20  +0. 104
            +0.020            		                                             20        30 23
            25                                        15  20 28
            30                                              20  25  30  40 34
            35  +0.125
            +0.025             		                                             20               40 39  1.2
            40                                              20         30        50 44
            45                                                                        50  50
            50                                                                 40  55



            肩型

            型号
            		 d公差
            		 L
            		 D
            		 H
            		 T
            		 b
            代码 d
            OBE04 3  +0.046
            +0.006            		         5  4.5    7.5     0.75 0.3
            4  +0.058
            +0.010            		 3  4             6 5.5     9.5
            5          5  7    11    1
            6      4             6               10 8    12
            8  +0.071
            +0.013            		             5.5        7.5      10                 15   10    15  0.5
            10          5                      9  10           12  15           17     12    18
            12  +0.086
            +0.016            		                      7             10           12  15                 20   14     20
            14                                                      12    16     22  0.8
            15                                                                           17      17  23
            16                                                                           17    18  24
            18                                                     12                  17   20     26
            20  +0. 104
            +0.020            		                                           11.5               16.5             21.5       30   23  30     1.5
            25                                                                                                     30    28  35
            30                                                                                                           40    34  42    2
            35  +0.125
            +0.025             		                                                                                              26    39  47  1.2
            40                                                                                                           40    44     52
            45                                                                                                                 50    50  58
            50                                                                                                                 50    55  63
