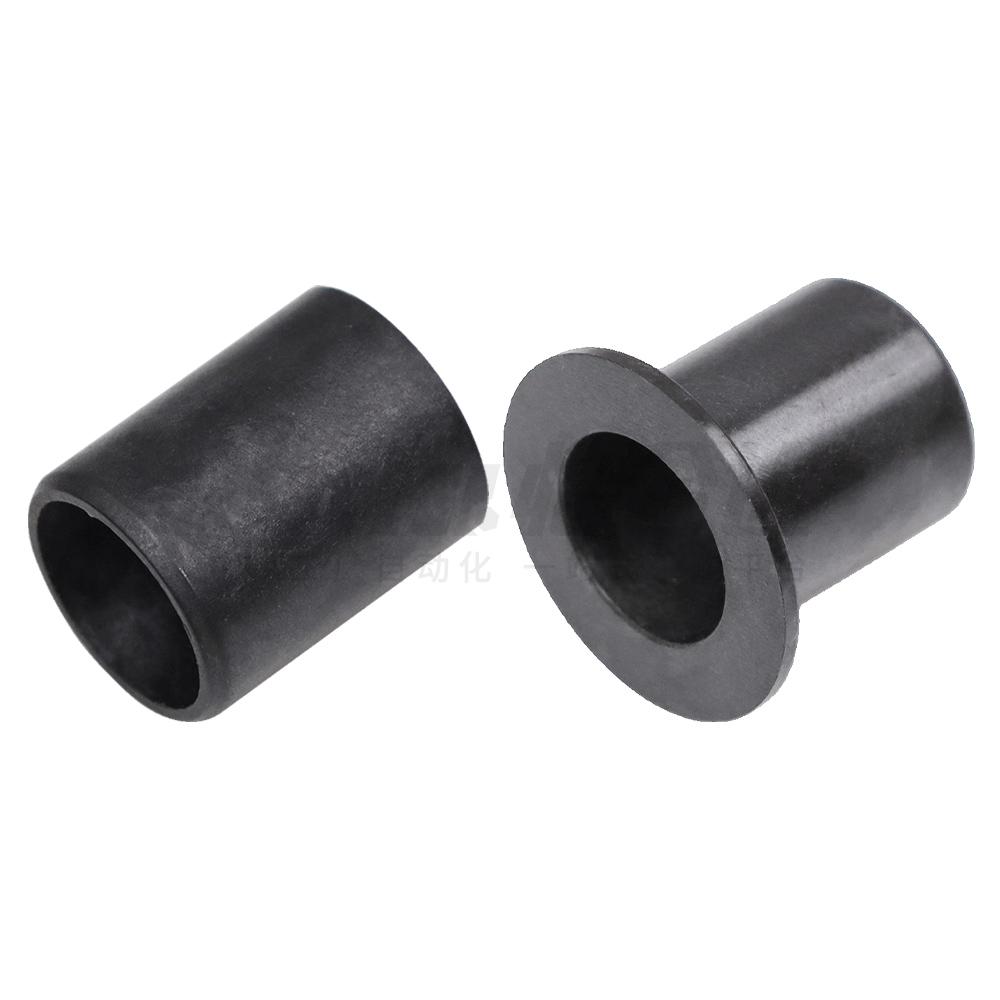

        滑动轴承 直柱型/带肩型 聚醚醚酮

        条件筛选：

        用途 广泛温度应用范围和高压敏感性特点。
        材质 聚醚醚酮(PEEK)
        特性 高化学抗性型
        耐高温 耐高温
        种类筛选 塑料滑动轴承

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            产品简介

            产品问答

            材质图

            参数图

            材质图
            代码 类型 材质 使用温度
            OBE05 高化学抗性型 直柱型 聚醚醚酮(PEEK)
            含润滑剂与特殊填充剂             		-100℃~+250℃
            OBE06 肩型



            特点：自润滑 ，免维护 ，耐高温 ，高温高载荷下耐磨性较好 ，化学抗性优异。
            用途 ：广泛温度应用范围和高压敏感性特点。
            该产品为压配式衬套，内径公差为压入座孔H7后公差，压入后采用通止规进行
                测量(自由状态下请勿用卡尺进行测量)。
            安装时保证H7座孔表面光滑、平整，安装端倒角25°。禁止直接击打端面，避免产品变形影响尺寸。








            推荐配套轴公差：h9

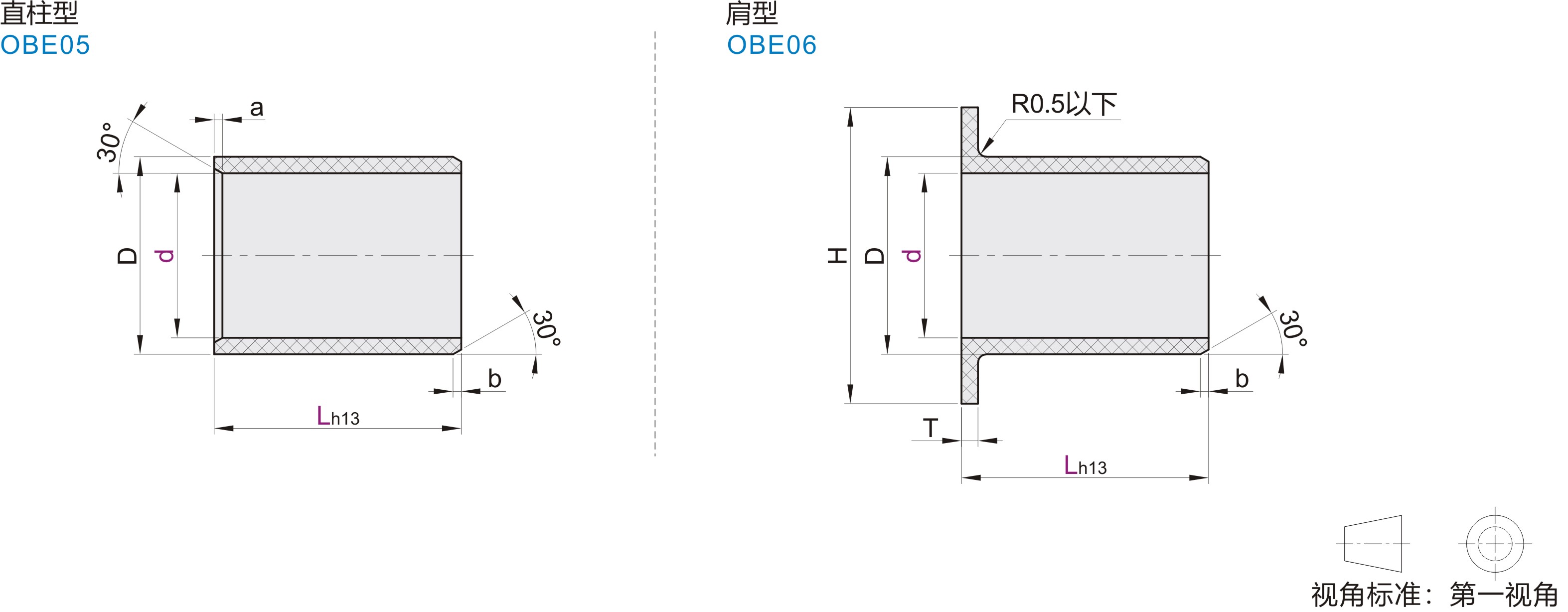

            参数图



            直柱型

            型号
            		 d公差
            		 L
            		 D
            		 a
            		 b
            代码 d
            OBE05 3  +0.046
            +0.006            		         5  6 4.5  0.5  0.3
            4  +0.058
            +0.010            		     4      6 5.5
            5          5      8  10 7
            6      4      6  8  10        15 8
            8  +0.071
            +0.013            		         5      8  10  12  15   10  0.5
            10              6  8  10  12  15  20  12
            12  +0.086
            +0.016            		             6  8  10  12  15  20  25 14
            14                  8  10  12  15  20  25 16  0.8
            15                      10        15  20  17
            16                  8  10  12  15  20  25  18
            18                                  15  20  25 20
            20  +0. 104
            +0.020            		                     10        15  20  25  30 23
            25                            12  15  20  25  30 28
            30                                        20  25  30  40 34
            35  +0. 125
            +0.025            		                                       20  25  30  40  50 39  1.2
            40                                        20        30  40  50 44
            45                                                    30  50
            50                                                           40  50 55


            肩型

            型号
            		 d公差
            		      L
            		 D
            		 H
            		 T
            		 b
            代码 d
            OBE06 3  +0.046
            +0.006            		              5  4.5  7.5  0.75  0.3
            4  +0.058
            +0.010            		      3  4             6 5.5  9.5
            5           4  5 7  11  1
            6           4             6             8      10 8  12
            8  +0.071
            +0.013            		          4      5.5          7.5          10                 15    10  15  0.5
            10               5         6  7         8  9  10           12  15                17 12  18
            12  +0.086
            +0.016            		              5         6  7                 10           12  15                17  20 14  20
            14                                                 10           12                       17 16  22  0.8
            15               5                            9                 12                       17  20  17  23
            16                          6                 9                 12                       17  20           25  18  24
            18                                             9                 12                       17   20  26
            20  +0. 104
            +0.020            		                             7                       11.5                    16.5              21.5   23  30  1.5
            25                                                       11.5                    16.5              21.5   28  35
            30                                                                            16                                       26        37   34  42  2
            35  +0.125
            +0.025             		                                            9                             16                                       26   39  47  1.2
            40                                                                      14                                                   30        40  50   44  52
            45                                                                                                                                                50     50  58
            50                                                                                                                                          40     55  63
