        精密型滑动轴承 铝合金+PTFE 开口型 阳极氧化

        条件筛选：

        类型 精密型
        材质 铝合金+工程塑料
        安装孔 螺纹孔
        衬套形状 开口型
        高度 标准型
        种类筛选 滑动轴承座（单件）

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            产品简介

            材质图

            参数图

            材质图
            代码 类型 材质 表面处理 使用温度
            基座 内膜 基座
            J-OBK71 精密型 开口型 铝合金 PTFE 阳极氧化 -200℃~200℃

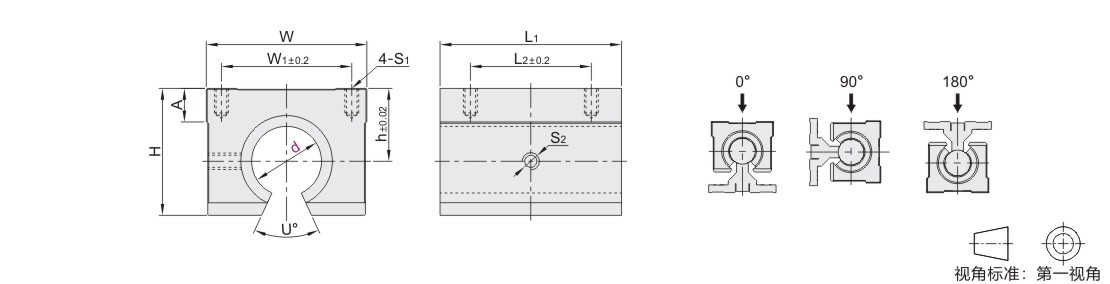

            参数图



            参数表

            型号
            		 d公差
            		 W
            		 H A
            		 h U°
            		 W1
            		 S1
            		 S2
            		 L1
            		 L2
            		 Fmax[N]
            		 重量
            (g)
            代码 d 动载荷 静载荷
            0° 90° 180° 0° 90° 180°
            J-OBK71 12 +0.043
            +0.016            		 40 27.6 8 17 80 28 M5深10 M5 39 26 3840 3190 960 7680 6381 1920 79
            16 45 33 9 20 32 M5深12 45 30 5760 4864 1584 11520 9727 3168 125
            20 +0.053
            +0.020            		 48 39 11 23 60 35 M6深12 50 35 9000 8100 3600 18000 16200 7200 159
            25 60 47 14 27 50 40 M8深12 65 40 14500 13154 6090 29000 26309 12180 343
            30 +0.064
            +0.020            		 70 56 15 33 50 M8深18 70 50 20400 18700 9112 40800 37400 18224 450
            40 90 72 20 42 65 M10深25 90 65 32000 29600 15200 64000 59200 30400 1021
            50 120 92 25 53 94 110 80 50000 46650 25000 100000 93300 50000 1871
