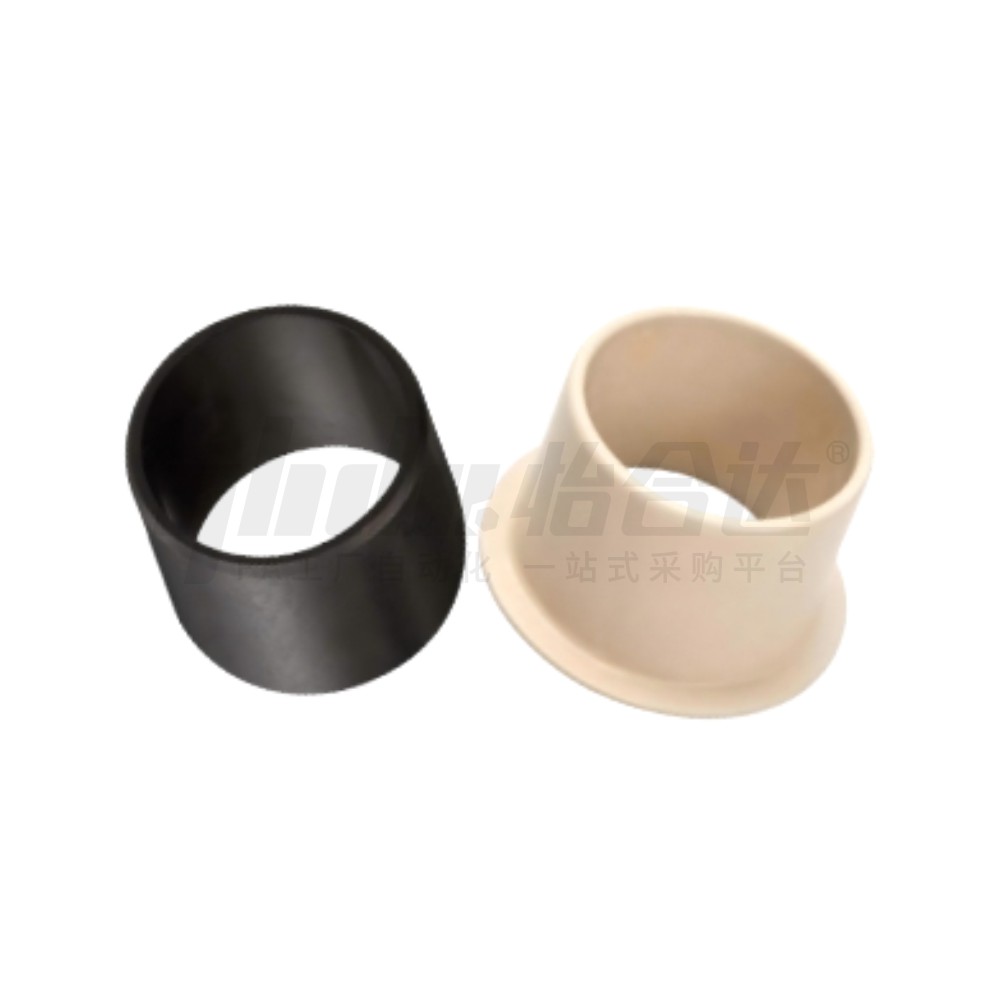

        塑料滑动轴承 直柱型/肩型 全能型

        条件筛选：

        材质 工程塑料
        特性 全能型
        种类筛选 塑料滑动轴承

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            材质图

            参数图

            材质图
            代码 类型 材质 使用温度
            OBE11 全能型 直柱型 工程塑料 -40℃~+80℃
            OBE14 肩型 -40℃~+200℃


            特点：自润滑，免维护，耐脏污，高性价比。
            用途：适用于中高负载、中等速度和中等温度。
            该产品为压配式衬套，内径公差为压入座孔H7后公差，压入后采用通止规进行测量
                 (自由状态下请勿用卡尺进行测量)。
            安装时保证H7座孔表面光滑、平整，安装端倒角25°。禁止直接击打端面，避免产品变形影响尺寸。
            推荐配套轴公差：h9。

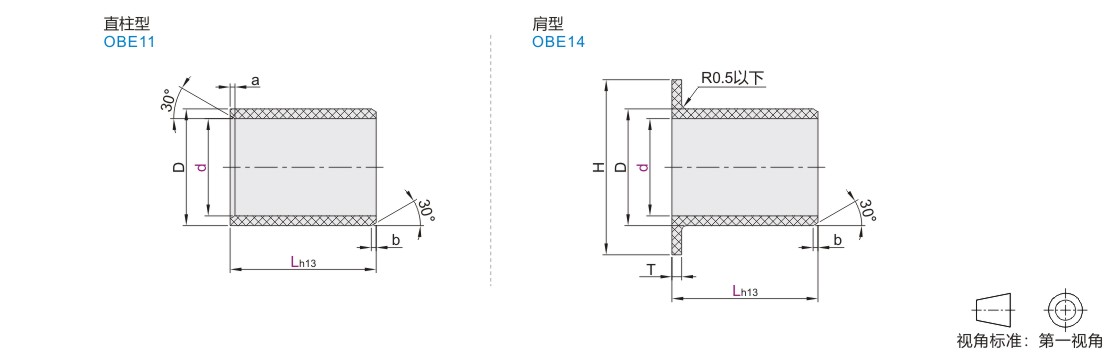

            参数图

            直柱型

            型号 d公差 L D a b
            代码 d
            OBE11 2 +0.054
            +0.014            		                                   3 3.5 0.5 0.3
            3                                   3        5   6 4.5
            4 +0.068
            +0.020            		                                        4   5   6   8        10 5.5
            5                                             5        8        10 7
            6                                        4        6   8   9   10          15 8
            8 +0.083
            +0.025            		                                             5   6             10          15          21 10 0.5
            10                                        4        6   8        10   12   15   20 12
            12 +0.102
            +0.032            		                                             5   6   8        10   12   15   20          25 14
            13                                                                               15   20 15 0.8
            14                                                       8        10   12   15   20          25 16
            15                                                                 10          15   20          25 17
            16                                                       8        10   12   15   20          25 18
            18                                                                               15   20 20
            20 +0.124
            +0.040            		                                                                 10                 20          25   30 23
            22                                                                               15                 25   30 25
            24                                                                                      20          25 27
            25                                                                               15   20          25   30 28
            30                                                                                      20          25   30   40 34
            32 +0.150
            +0.050            		                                                                                      20                 30   40 36 1.2
            40                                                                               15   20                 30   40 44
            45                                                                                                           30 50
            50                                                                                                                   40   50 55



            肩型

            型号 d公差 L D H T b
            代码 d
            OBE14 3 +0.054
            +0.014            		     3       5 4.5 7.5 0.75 0.3
            4 +0.068
            +0.020            		     3  4           6 5.5 9.5
            5         4  5                                 10 7 11 1
            6         4  5      6  7      8           10 8 12
            8 +0.083
            +0.025            		    3  4  5.5       7.5       9.5  10                          15                                                    30 10 15 0.5
            10         4  5      6  7          9       10             12         15             17 12 18
            12 +0.102
            +0.032            		             5      6  7          9       10  11       12         15             17  20             24 14 20
            14     3  4           6          8           10             12         15             17         21      25 16 22 0.8
            15               5                       9                        12                           17  20 17 23
            16                       6               9                        12                           17         21 18 24
            17                                         9                                                                                   25 19 25
            18          4           6               9             11       12                          17                22            30 20 26
            20 +0.124
            +0.040            		                             7                         11.5                        16.5                21.5 23 30 1.5
            24                                                10 27 32
            25                                                         11.5                        16.5                21.5               30 28 35
            30                                                                                                            20                   26         37   45 34 42 2
            32 +0.150
            +0.050            		                                                                                          16                                     26 36 40 1.2
            35                              7                                    12                16                                     26         36 39 47
            40                                                                           14                          20                           30          40  50 44 52
            42                                                                                                                                                                 50 46 53
            45                                                                                    15                                                 30                  50 50 58
            50                                                  10                                                                                                   40  50 55 63
