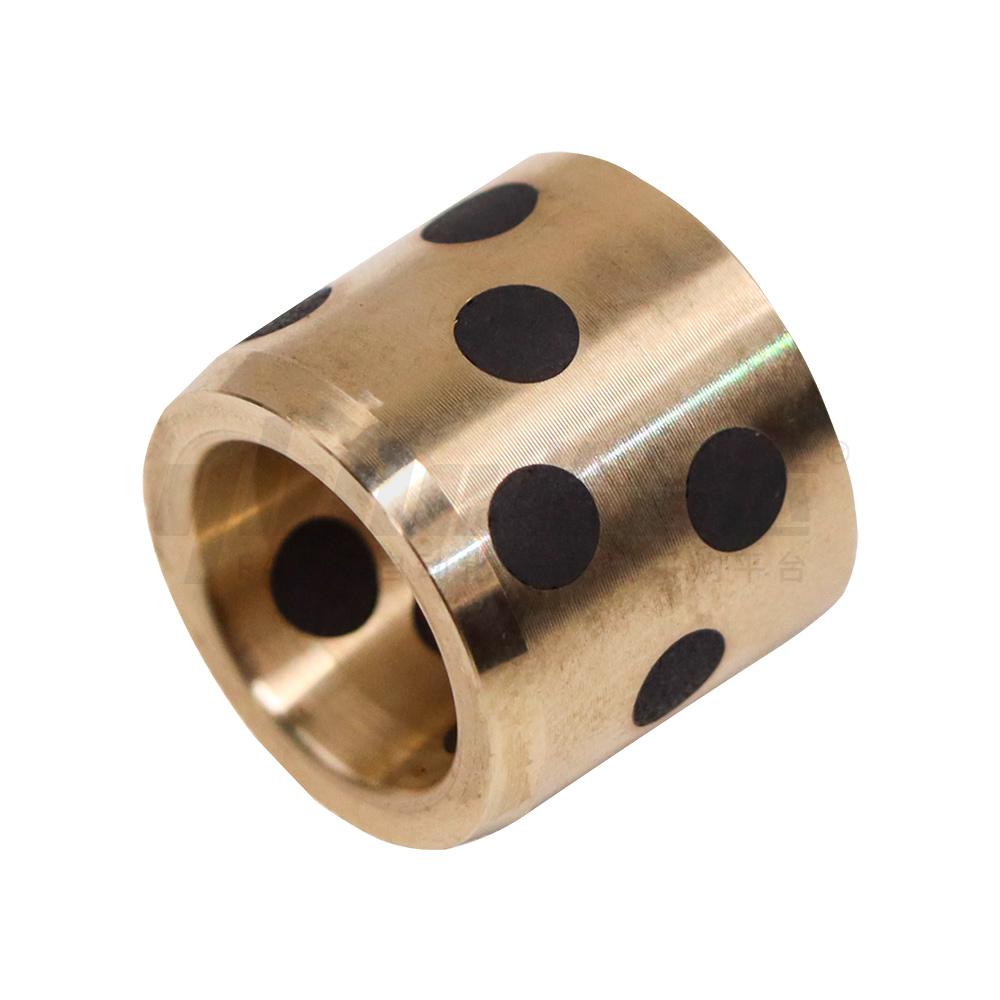

        无油衬套 直柱型 高力黄铜+石墨 带油槽

        条件筛选：

        材质 铜合金
        壁厚 标准型
        安装孔 无
        衬套形状 直柱型
        外径公差 m6
        内径公差 F7
        有无油槽 有
        种类筛选 无油衬套

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            产品简介

            产品问答

            材质图

            参数图

            材质图
            代码 类型
            		 材质 内径公差 外径公差
               OFM01 直柱型 带油槽型     高力黄铜（SP2）
            镶嵌固体润滑剂            		 F7 m6



            特点

            ●  自润滑、免维护，适用于重载、低速运动；
            ●  耐磨性优异，适用于直线、旋转、摇摆运动；
            ●  耐高温、低温，抗冲击性强；
            ●  内部有油槽，便于存储润滑油。



            与本产品相配轴径公差：d8重载、e7轻载、g6高精度（仅供参考）；
            产品压入座孔时在座孔端部或者内壁涂抹少许润滑油，利用油压机
            或台钳将其慢慢压入座孔，请勿用力敲击产品，以免引起产品变形。

            与本产品相配固定座直径公差：H7（仅供参考）。









            参数图



            选型表

            型号
            		      L
            		 Dm6
            		 R
            		 紧定螺钉
            代码 dF7
            		 单槽 双槽
            OFM01 10  +0.028
            +0.013            		 10 12 15 16 20 — 14  +0.018
            +0.007            		 0.5  M4×8
            12  +0.034
            +0.016            		 10 12 15 16 20 18  1
            13  10 12 15 16 20 25 19  +0.021
            +0.008
            15       12 15 16 20 25 21
            16       12 15 16 20 25 30  40 22
            20 +0.041
            +0.020            		      12 15 16 20 25 30  40 28  1.5  M5×8
            25            15 16 20 25 30  40 33  +0.025
            30                 16 20 25 30  40 38  +0.009
