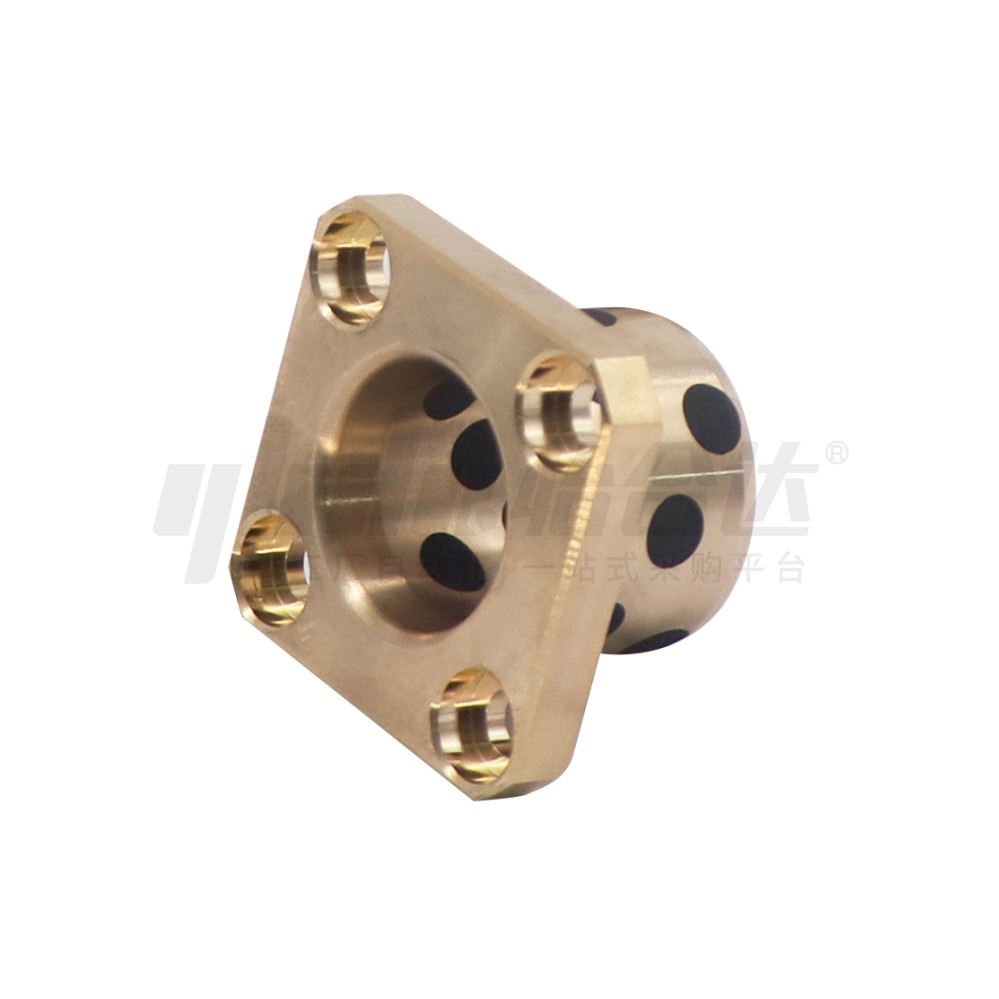

        经济型无油衬套 方法兰型 铜合金+石墨

        条件筛选：

        材质 高强度黄铜合金镶嵌固体润滑剂
        壁厚 标准型
        安装孔 沉孔
        衬套形状 方法兰形
        外径公差 h7
        安装孔形状 沉孔型
        内径公差 F7
        研磨面 无
        种类筛选 无油衬套

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            材质图

            参数图

            材质图
            代码 类型 材质 内劲公差 外劲公差
            E-OCR03 标准型 方法兰型 高强度黄铜合金镶嵌固体润滑剂 F7 h7


             特点
             ● 自润滑 、免维护 ，适用于中轻载 、低速运动；
             ● 适用于直线 、旋转运动。

            与本产品相配轴径公差：d8重载 、e7轻载 、g6高精度(仅供参考)。

            与本产品相配固定座直径公差 ：H7(仅供参考)。

            产品压入座孔时在座孔端部或者内壁涂抹少许润滑油 ，利用油压机或台钳将其慢慢压入座孔，
                请勿用力敲击产品 ，以免引起产品变形。



            参数图



            选型表

            型号 L Dh7 H T h d1 d2 P.C.D W 适用内六角薄圆柱头螺钉
            (需另行购买)
            代码 dF7
            E-OCR03 6 +0.022
            +0.010            		     15  20  25 10 0
            -0.015            		 25 4 2.3 3.3 6 17 20 M3 ×10(4个)
            8 +0.028
            +0.013            		     15  20  25  30 12 0
            -0.018
            		 27 19 22
            10           20  25  30 14 29 21 23
            12 +0.034
            +0.016            		           20  25  30  35 18 36 5 3 4.3 7.5 26 28 M4×12(4个)
            13           20  25  30  35  40 19 0
            -0.021
            		 37 27 29
            16           20  25  30  35  40  50 22 40 30 31
            20 +0.041
            +0.020            		           20  25  30  35  40  50  60 28 49 6 3.7 5.3 9 38 38 M5×16(4个)
            25                 25  30  35  40  50  60  70 33 0
            -0.025
            		 54 43 42
            30                       30  35  40  50  60  70 38 63 8 4.3 6.3 11 50 50 M6 ×20(4个)
            35 +0.050
            +0.025            		                                   40  50  60  70  80 44 69 56 54
            40                                   40        60  70  80  100 50 82 10 5.3 8.5 14 66 64 M8 ×25(4个)
            50                                                     70  80  100 62 0
            -0.030            		 94 78 73
