        无油衬套 圆法兰型/对边法兰型 高力黄铜+石墨 引导式/中间式

        条件筛选：

        材质 铜合金
        壁厚 标准型
        安装孔 无
        外径公差 h7
        内径公差 F7
        有无油槽 无
        种类筛选 无油衬套

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            产品简介

            产品问答

            材质图

            参数图

            材质图
            代码 类型 材质 内径公差 外径公差
            OFR11 引导式 圆法兰型 高力黄铜（SP2）
            镶嵌固体润滑剂            		 F7 h7
            OFR12 对边法兰型
            OFR21 中间式 圆法兰型
            OFR22 对边法兰型



            特点
            ●  自润滑、免维护，适用于重载、低速运动；
            ●  耐磨性优异，适用于直线、旋转、摇摆运动；
            ●  耐高温、低温，抗冲击性强：
            ●  便于安装，使用范围广。



            与本产品相配轴径公差：d8重载、e7轻载、g6高精度（仅供参考）。
            与本产品相配固定座直径公差：H7（仅供参考）。
            产品压入座孔时在座孔端部或者内壁涂抹少许润滑油，利用油压机
            或台钳将其慢慢压入座孔，请勿用力敲击产品，以免引起产品变形。

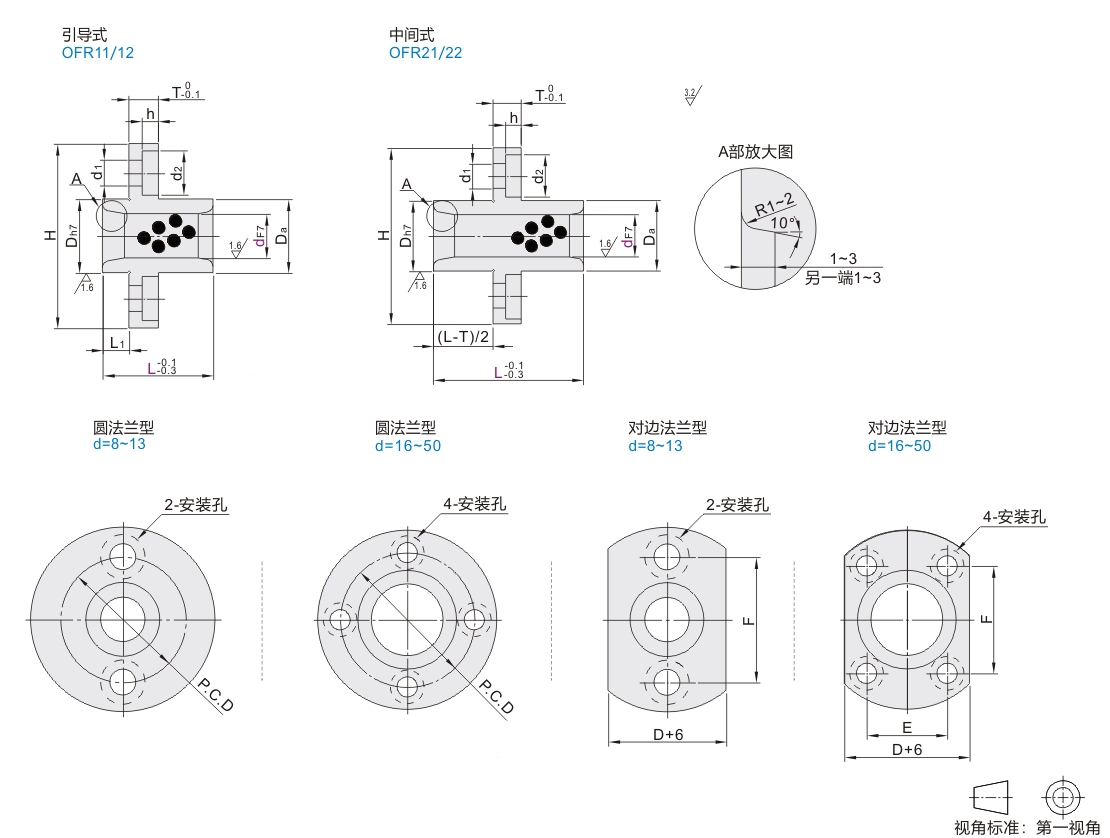

            参数图



            选型表

            型号
            		 L
            		 Dh7
            		 Da
            		 L1
            		 H
            		 T
            		 h
            		 d1
            		 d2
            		 P.C.D
            		 E
            		 F
            		 适用内六角薄圆柱头螺钉
            (需另行采购)
            代码 dF7
            引导式
            OFR11
            OFR12
            中间式
            OFR21
            OFR22            		 8 +0.028
            +0.013            		 20 25 30
            		 12 0
            -0.018            		 11.5 5 27 4 2.3 3.3 6 19 — 19 M3×10(2个)
            10 20 25 30
            		 14 13.5 6 29 21 21
            12 +0.034
            +0.016            		 20 25 30 35
            		 18 17.5 36 5 3 4.3 7.5 26 26 M4×12(2个)
            13      25 30 35 40
            		 19 0
            -0.021            		 18.5 37 27 27
            16      25 30 35 40 50
            		 22 21.5 40 30 18 24 M4×12(4个)
            20 +0.041
            +0.020            		          30 35 40 50 60
            		 28 27.5 8 49 6 3.7 5.3 9 38 22 31 M5×16(4个)
            25          30 35 40 50 60 70
            		 33 0
            -0.025            		 32.5 54 43 25 35
            30          30 35 40 50 60 70
            		 38 37.5 10 63 8 4.3 6.3 11 50 30 40 M6×20(4个)
            35 +0.050
            +0.025            		                    40 50 60 70
            		 44 43.5 69 56 36 43
            40                         50 60 70 80
            		 50 49.5 13 82 10 5.3 8.5 14 66 38 54 M8×25(4个)
            50                              60 70 80 100
            		 62 0
            -0.030            		 61.5 94 78 50 60
