同步轮拉手轴承座减震器滚针导柱
商品分类
      型号：

      型号筛选

      未生成型号，还有 4 项未选择

      代码

      参数选型

      衬套形状

      产品选型

      d

      L

      查看大图

      图片仅供参考，请以已选的规格为准

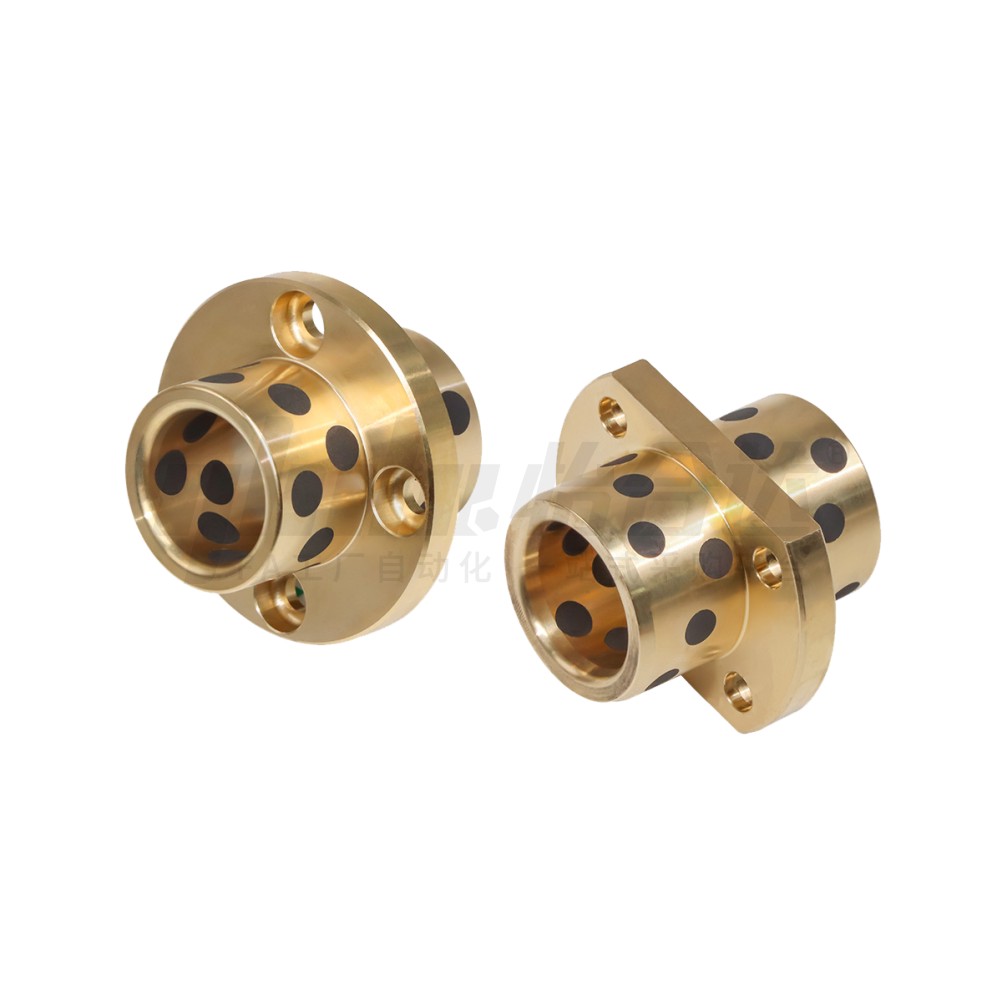

        经济型 法兰型无油衬套 中间式

        条件筛选：

        性价比 经济型
        种类筛选 无油衬套
        材质 铜合金
        壁厚 标准型
        安装孔 无孔
        外径公差 h7
        有无油槽 无

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            材质图

            参数图

            材质图
            代码 类型 材质 内径公差 外径公差 使用温度
            E-OFR21 中间式 圆法兰型 高强度黄铜
            镶嵌固体润滑剂            		 F7 h7 -40℃~ 150℃
            E-OFR22 对边法兰型

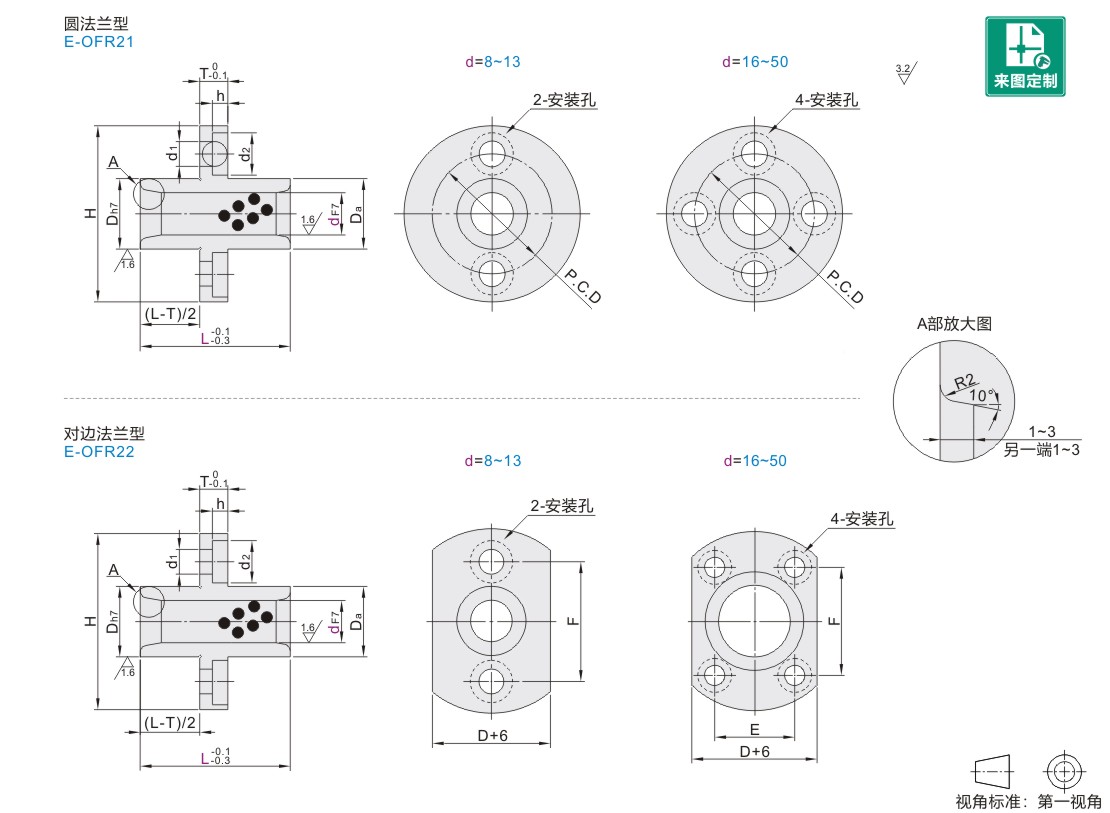

            参数图
            型号 L Dh7 Da H T h d1 d2 P.C.D E F 适用内六角薄圆柱头螺钉
            (需另行采购)
            代码 dF7
            圆法兰型
            E-OFR21

            对边法兰型
            E-OFR22            		 8 + 0.028
            + 0.013            		 20  25  30                                                    12 0
            -0.018            		 11.5 27 4 2.3 3.3 6 19 — 19 M3 ×10(2个)
            10 20  25  30                                                     14 13.5 29 21 21
            12 + 0.034
            + 0.016            		 20  25  30  35                                              18 17.5 36 5 3 4.3 7.5 26 26 M4×12(2个)
            13 25  30  35  40                                19 0
            -0.021            		 18.5 37 27 27
            16 25  30  35  40  50                         22 21.5 40 30 18 24 M4×12(4个)
            20 + 0.041
            + 0.020            		 30  35  40  50  60          28 27.5 49 6 3.7 5.3 9 38 22 31 M5×16(4个)
            25 30  35  40  50  60  70   33 0
            -0.025            		 32.5 54 43 25 35
            30 30  35  40  50  60  70   38 37.5 63 8 4.3 6.3 11 50 30 40 M6 ×20(4个)
            35 + 0.050
            + 0.025            		              40  50  60  70 44 43.5 69 56 36 43
            40                             50  60  70  80 50 49.5 82 10 5.3 8.5 14 66 38 54 M8 ×25(4个)
            50                                              60  70  80  100 62 0
            -0.030            		 61.5 94 78 50 60
