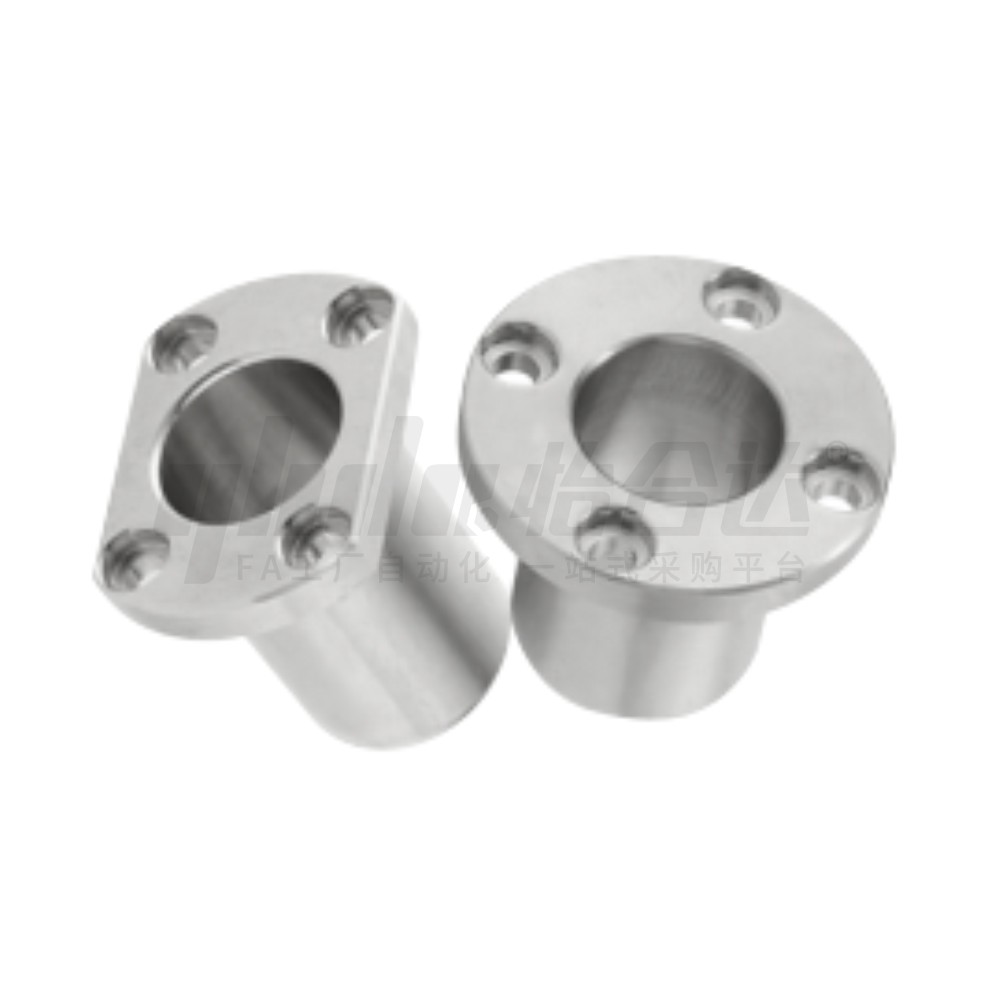

        无油衬套 圆法兰型/对边法兰型 高力黄铜 电镀锌镍合金

        条件筛选：

        材质 高力黄铜
        壁厚 标准型
        安装孔 沉孔
        外径公差 h7
        内径公差 F7
        有无油槽 无
        种类筛选 无油衬套

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            材质图

            参数图

            材质图
            代码 类型 材质 表面处理 内径公差 外径公差 耐热温度
            OFG62 圆法兰型   高力黄铜 电镀锌镍合金 F7 h7 -30~150℃
            OFG66 对边法兰型



            与本产品相配轴径公差：f8、g6（仅供参考）。
            请在使用时定期润滑。
            镀层可以满足抗盐雾测试96小时。

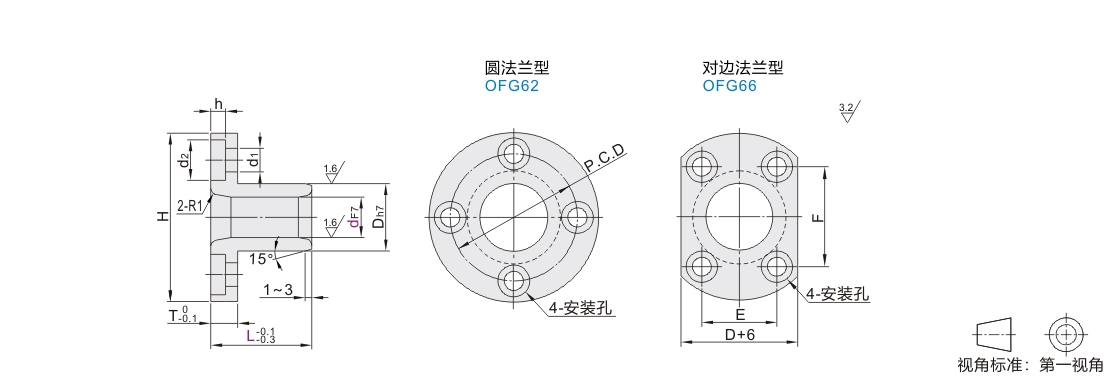

            参数图



            选型表

            型号
            		 L
            		 Dh7
            		 H
            		 T
            		    d1
            		 d2
            		    h
            		 P.C.D
            		 E
            		 F
            		 适用内六角薄圆柱头
            螺钉(需另行采购)
            代码 dF7
            圆法兰型
            OFG62            		 16  +0.034
            +0.016            		 25 30 35 40 50  22  0
            -0.021             		 40  5     4.3  7.5  3  30  18  24  M4 × 12(4个)
            20  +0.041
            +0.020            		 25 30 35 40 50 60  28  49  6  3.5 9  3.7 38  22  31  M5 × 16(4个)
            对边法兰型
            OFG66            		 25       30 35 40 50 60 70 33  0
            -0.025             		 54  43  25  35
            30       30 35 40 50 60 70 38  63  8   6.3  11  4.3  50  30  40  M6 ×20(4个)
