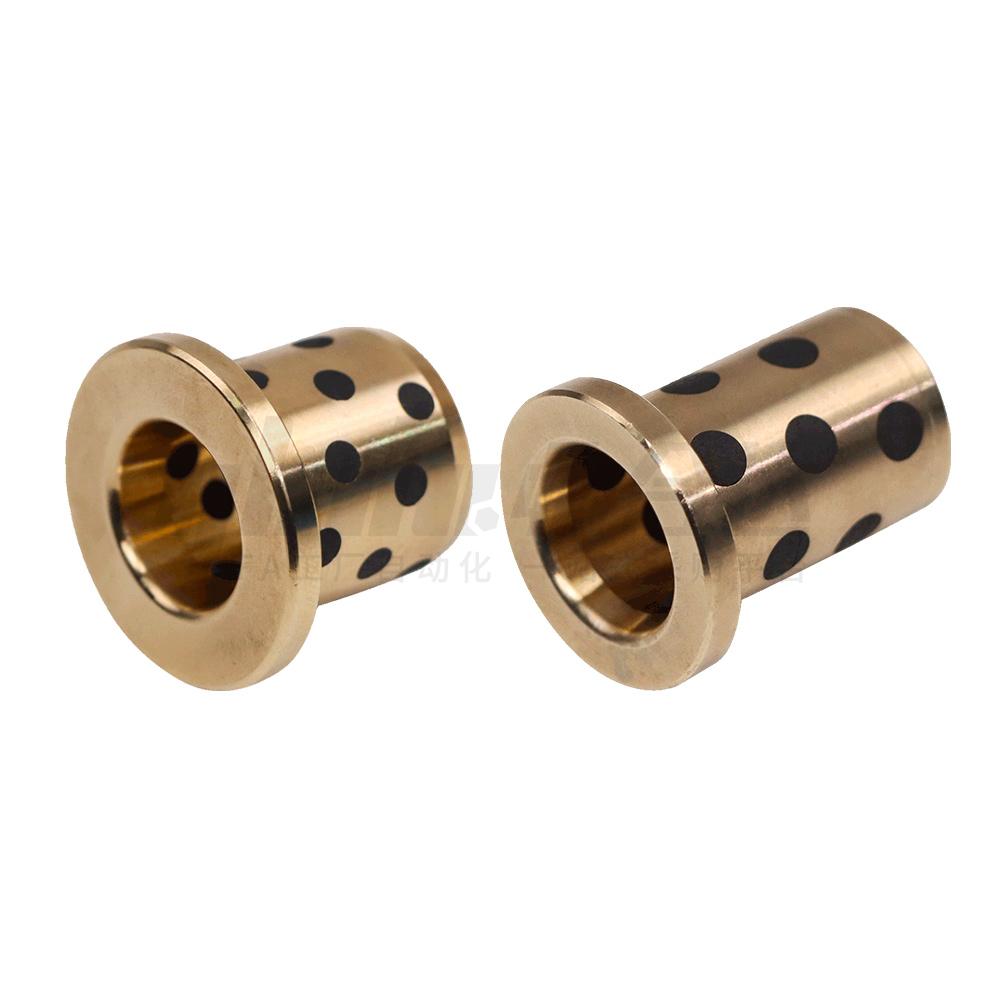

        经济型无油衬套 带肩型 铜合金+石墨/铜合金 标准/薄壁

        条件筛选：

        性价比 经济型
        安装孔 无孔
        外径公差 r6
        安装孔形状 无孔
        内径公差 E7
        研磨面 无
        种类筛选 无油衬套

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            产品简介

            材质图

            参数图

            材质图
            代码 类型 材质 内径公差 外径公差
            E-OCN01 带肩型 标准型 高强度黄铜合金镶嵌固体润滑剂 E7 r6
            E-OCG31 高强度黄铜合金
            E-OCN02 薄壁型 高强度黄铜合金镶嵌固体润滑剂


            特点：
             自润滑、免维护，适用于中轻载、低速运动；
            适用于直线、旋转运动。
            与本产品相配轴径公差：d8重载、e7轻载、g6高精度(仅供参考)。
            与本产品相配固定座直径公差：H7(仅供参考)。
             产品压入座孔时在座孔端部或者内壁涂抹少许润滑油，利用油压机或台钳将其慢慢压入座孔，请勿用力敲击产品，以免引起产品变形。



            参数图

             选型表

            型号 L Dr6 H T
            代码 dE7
            标准型
            (高强度黄铜合金
            镶嵌固体润滑剂)
            E-OCN01            		 5 +0.032
            +0.020            		                                    10  12  15 9 +0.028
            +0.019            		 14 2
            6                                    10  12  15  20 10 16
            8 +0.040
            +0.025            		                                8  10  12  15  20  25 12 +0.034
            +0.023            		 20
            10                                8  10  12  15  20  25  30  35 14 22
            12 +0.050
            +0.032            		                                    10  12  15  20  25  30  35 18 25 3
            13                                    10  12  15  20  25  30  35 19 +0.041
            +0.028            		 26
            15                                    10  12  15  20  25  30  35 21 28
            16                                    10  12  15  20  25  30  35  40        50 22 29
            18                                                15  20  25  30  35  40        50 24 32
            20 +0.061
            +0.040            		                                                15  20  25  30  35  40  45  50  60 30 40 5
            25                                                15  20  25  30  35  40  45  50  60 35 +0.050
            +0.034            		 45
            30                                                15  20  25  30  35  40  45  50  60 40 50
            35 +0.075
            +0.050            		                                                15  20  25  30  35  40  45  50  60 45 60
            40                                                      20  25  30  35  40  45  50  60 50 65
            50                                                            25  30  35  40  45  50  60 60 +0.060
            +0.041            		 75
            薄壁型
            (高强度黄铜合金
            镶嵌固体润滑剂)
            E-OCN02            		 5 +0.032
            +0.020            		                                    10  12  15 7 +0.028
            +0.019            		 11 2
            6                                    10  12  15  20 8 12
            8 +0.040
            +0.025            		                                    10  12  15  20 10 14
            10                                    10  12  15  20  25  30 12 +0.034
            +0.023            		 16
            12 +0.050
            +0.032            		                                    10  12  15  20  25  30 15 21 3
            13                                          12  15  20  25  30 16 22
            15                                    10  12  15  20  25  30 18 24
            16                                          12  15  20  25  30        40 20 +0.041
            +0.028            		 26
            20 +0.061
            +0.040            		                                                15  20  25  30        40        50 24 32 4
            25                                                      20  25  30        40        50 29 37
            30                                                            25  30        40        50 34 +0.050
            +0.034            		 42
            标准型
            (高强度黄铜合金)
            E-OCG31            		 5 +0.032
            +0.020            		                                    10  12  15                                      9 +0.028
            +0.019            		 14 2
            6                                    10  12  15  20                              10 16
            8 +0.040
            +0.025            		                                    10  12  15  20                              12 +0.034
            +0.023            		 20
            10                                    10  12  15  20  25  30             14 22
            12 +0.050
            +0.032            		                                    10  12  15  20  25  30             18 25 3
            13                                    10  12  15  20  25  30             19 +0.041
            +0.028            		 26
            15                                    10  12  15  20  25  30             21 28
            16                                          12  15  20  25  30        40 22 29
            20 +0.061
            +0.040            		                                          12  15  20  25  30        40        50 30 40 5
            25                                                      20  25  30        40        50 35 +0.050
            +0.034            		 45
            30                                                            25  30        40        50 40 50
