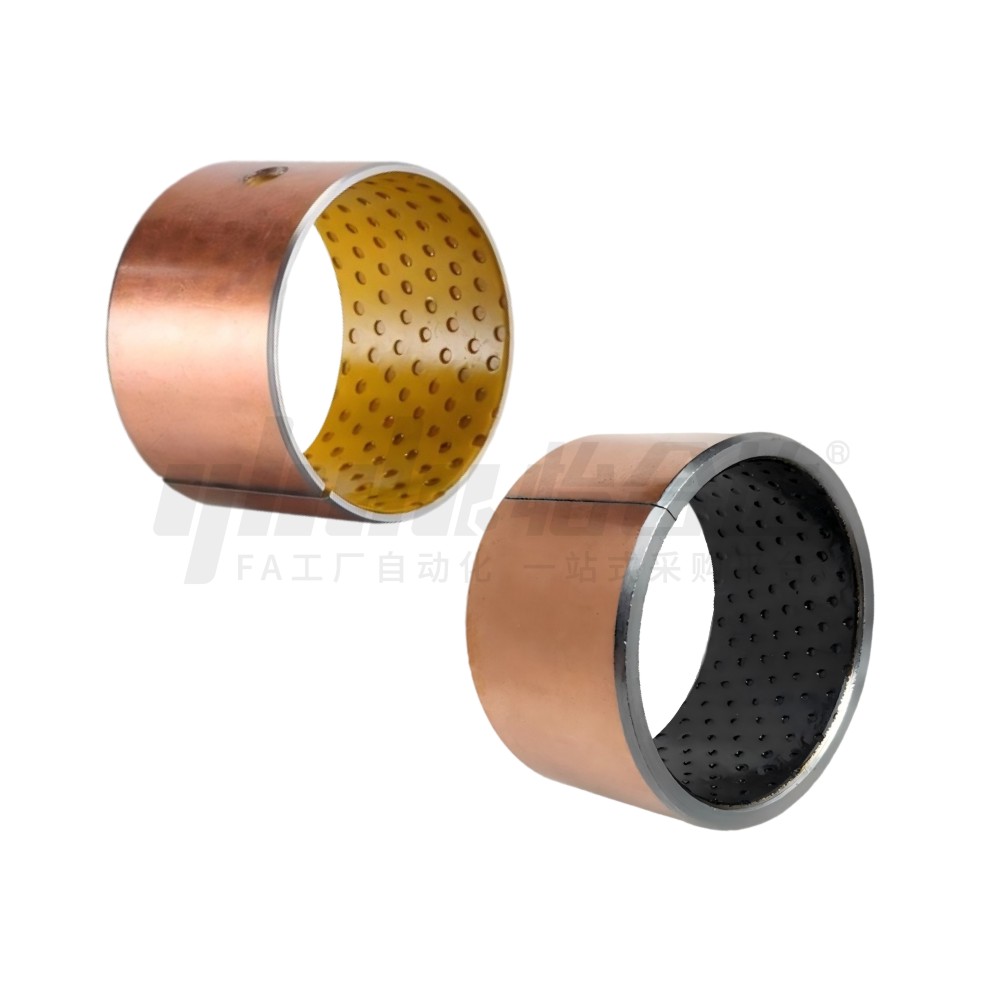

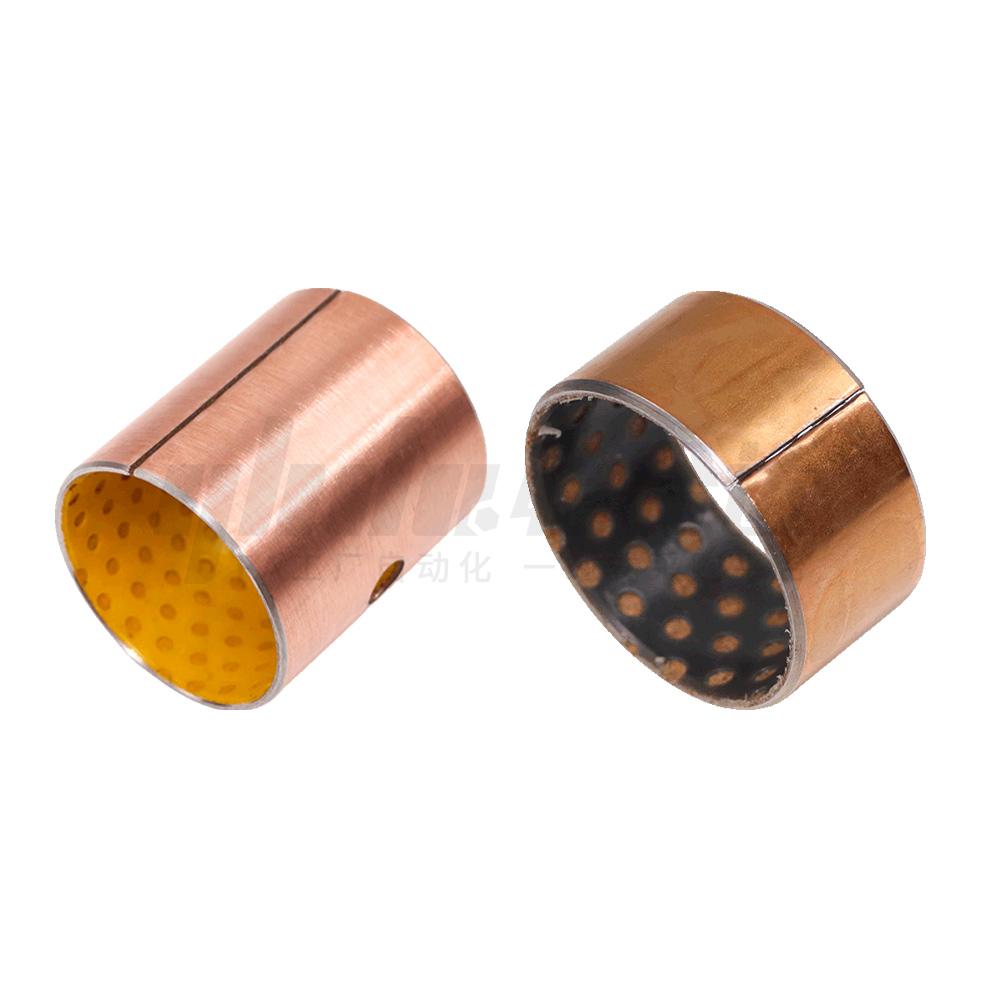

        无油衬套 直柱型 复合层 带油孔/无油孔 镀铜

        品牌名称：

        怡合达

        条件筛选：

        材质 SPCC+聚甲醛与纤维混合物
        衬套形状 直柱形
        种类筛选 无油衬套

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            材质图

            参数图

            材质图
            代码 类型 材质 表面处理 耐热温度
            基板 中间层   表面层
            OFV11 直柱型 带油孔 SPCC 青铜粉 聚甲醛与
            纤维混合物            		 镀铜 -40-130℃
            OFV12 无油孔



            产品使用时可注入油脂增加润滑效果，为保证良好的使用体验，请根据实际安装环境选用合适的油脂。
            油孔型因生产工艺限制，油孔可能会为椭圆形，为正常情况。
            适合低速、重载等工况使用。

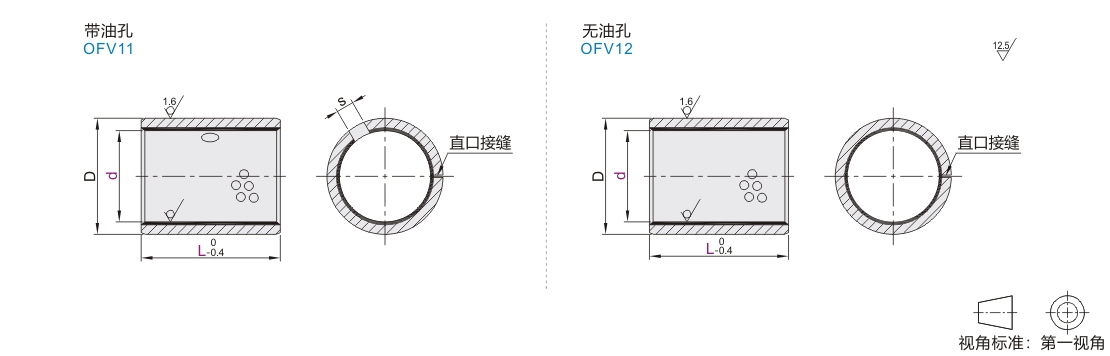

            参数图



            选型表

            型号
            		 L
            		 D
            		 推荐
            座孔公差
            		 压入后
            内径公差
            		 s
            油孔
            代码 d
            带油孔
            OFV11
            无油孔
            OFV12            		 10  10 15 20  12  + 0.065
            + 0.030            		 + 0.018
            0            		 + 0.108
            + 0.040            		 4
            12  10 15 20  14
            14       15 20  16
            15       15 20  25 17
            16       15 20  25 18
            18       15 20  25 20  + 0.075
            + 0.035            		 + 0.021
            0            		 + 0.111
            + 0.040
            20       15 20  25  30 23  + 0.131
            + 0.050
            22       15       25  25
            25       15 20  25  30 28  6
            28            20        30 32  + 0.085
            + 0.045            		 + 0.025
            0            		 + 0.155
            + 0.060
            30            20  25  30        40 34
            35            20        30  35  40 39
            40            20        30        40      50  44  8
            45            20        30        40 45 50  50  + 0.195
            + 0.080
            50                        30        40      50 60 55  + 0.100
            + 0.055            		 + 0.030
            0            		 + 0.200
            + 0.080
            55                        30        40      50 60 60
            60                        30        40      50 60 65
            65                                    40           60  70
            70                                    40      50      80 75
            75                                    40           60 80 80
            80                                    40           60 80 85  + 0. 120
            + 0.070            		 + 0.035
            0            		 + 0.265
            + 0.100            		 9.5
            85                                    40           60 80 90
            90                                    40           60  80  90 95



            性能参数表

            代码 OFV11 OFV12
            最大承载
            ( N/mm²)            		 静载 250
            动载 150
            最高线速度(m/s) 2.5
            摩擦系数 0.05 ~0.25
            PV值(N/mm² ·m/s) 3.6  2.8
