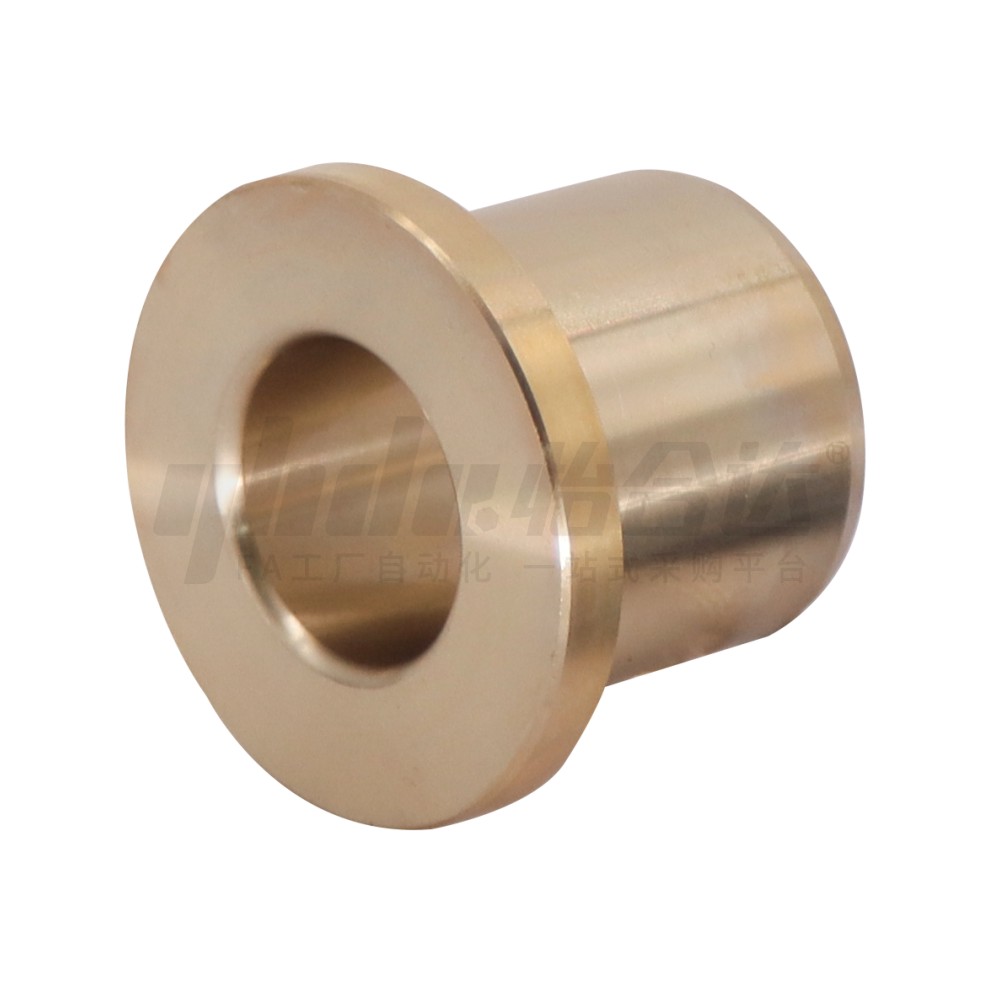

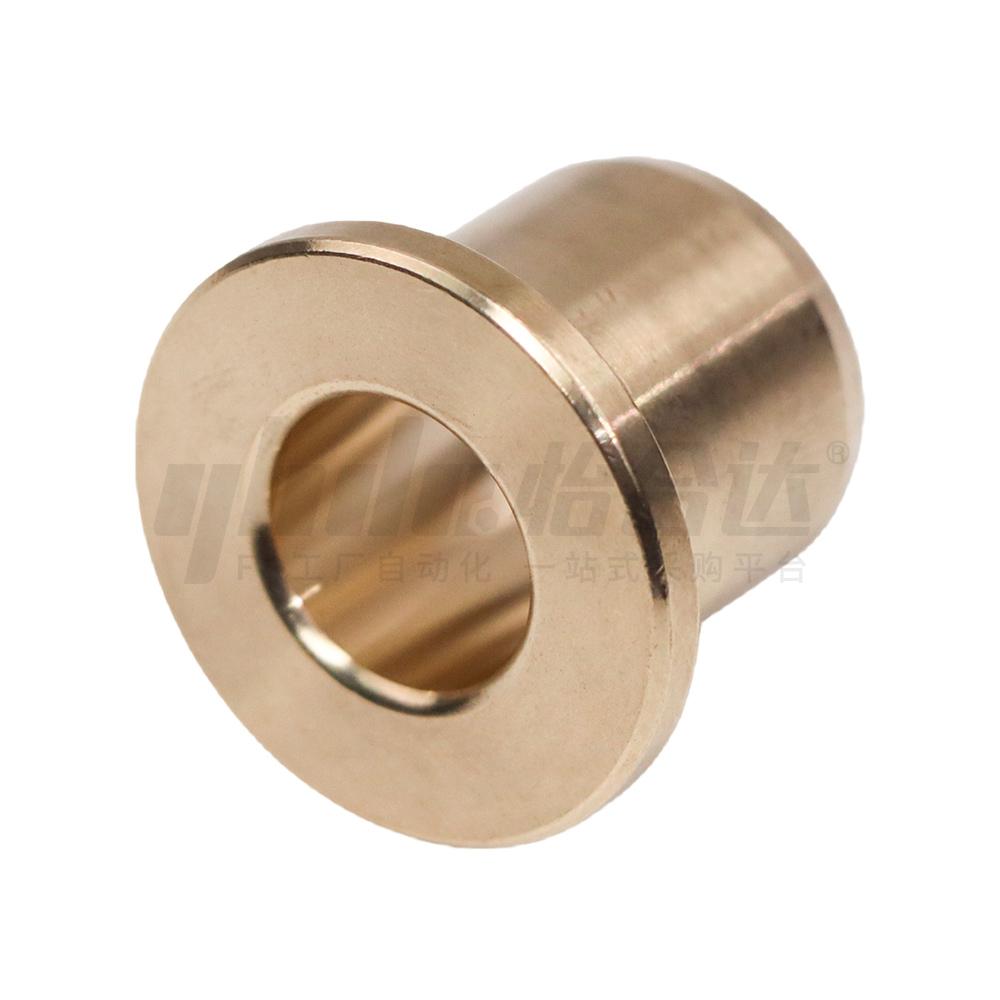

        无油衬套 带肩型 高力黄铜

        条件筛选：

        材质 特殊铜合金
        壁厚 标准型
        安装孔 无孔
        衬套形状 带肩型
        外径公差 r6
        内径公差 E7
        有无油槽 无
        种类筛选 无油衬套

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            产品简介

            产品问答

            材质图

            参数图

            材质图
            代码 类型 材质 内径公差 外径公差 耐热温度
            OFG31 肩型 特殊铜合金 E7 r6 -30~150℃



            与本产品相配轴径公差：f8、g6（仅供参考）。
            与本产品相配固定座直径公差：H7（仅供参考）
            0产品压入座孔时在座孔端部或者内壁涂抹
            少许润滑油，利用油压机或台钳将其慢慢
            压入座孔，请勿用力敲击产品，以免引起
            产品变形。
            高速轻载（供油条件下）使用。
            请在使用时定期润滑。

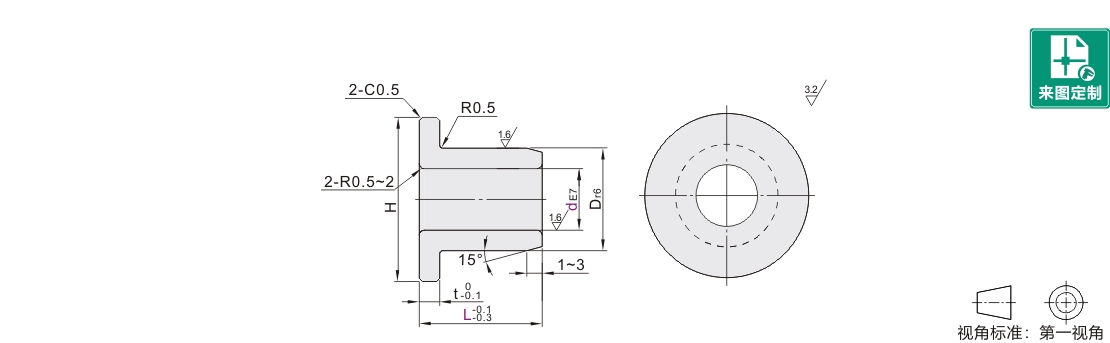

            参数图



            选型表

            型号
            		 L
            		 Dr6
            		 H t
            代码 dE7
            OFG31 5  +0.032
            +0.020            		 10 12  9  +0.028
            +0.019            		 14  2
            6  10 12 15 20 10  16
            8  +0.040
            +0.025             		 10 12 15 20 12  +0.034
            +0.023            		 20
            10  10 12 15 20 25 30 14  22
            12  +0.050
            +0.032             		 10 12 15 20 25 30 18  25  3
            13  10 12 15 20 25 30 19  +0.041
            +0.028            		 26
            15  10 12 15 20 25 30 21  28
            16       12 15 20 25 30 40 22  29
            20  +0.061
            +0.040            		      12 15 20 25 30 40 50 30  40  5
            25                 20 25 30 40 50 35  +0.050
            +0.034            		 45
            30                      25 30 40 50 40  50
