      代码

      参数选型

      衬套形状

      产品选型

      d

      L

      查看大图

      图片仅供参考，请以已选的规格为准

        RoHS认证

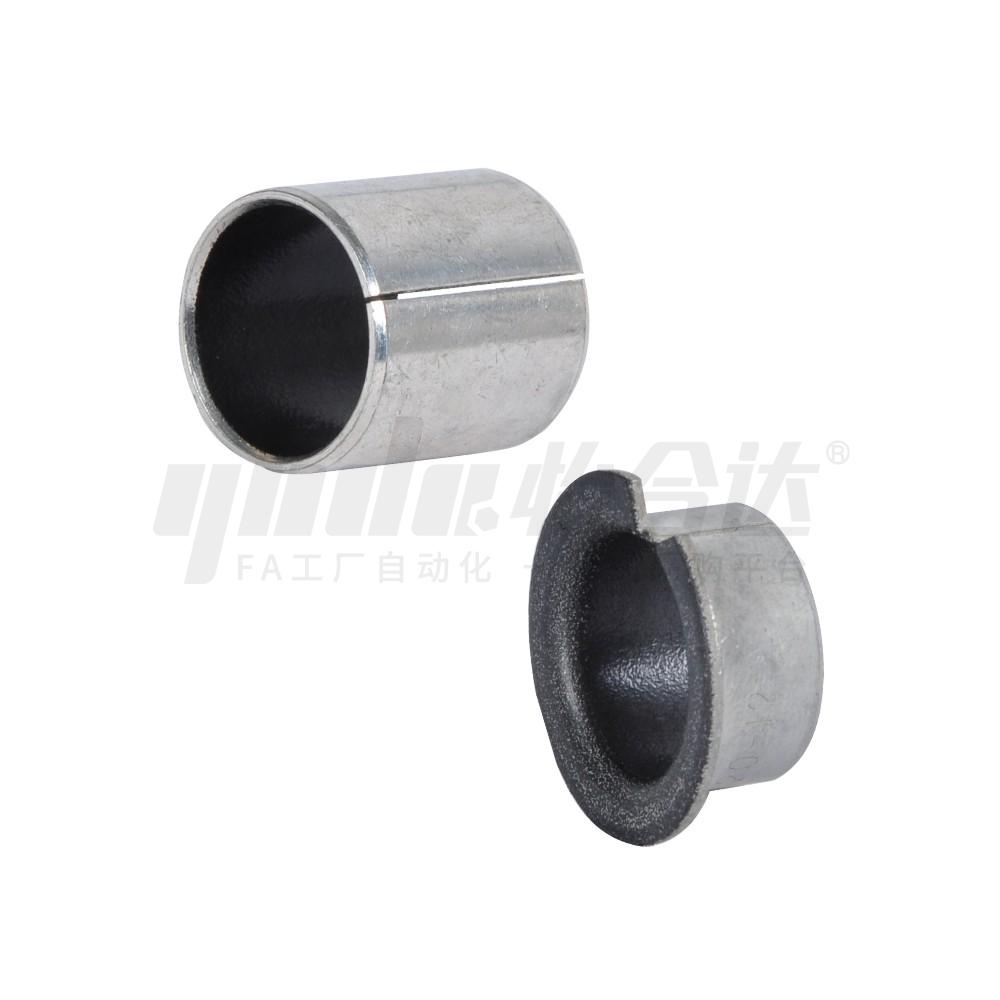

        无油衬套 直柱型 复合层 镀锡

        品牌名称：

        怡合达

        条件筛选：

        材质 冷轧碳钢+聚四氟乙烯
        种类筛选 无油衬套

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            产品简介

            产品问答

            材质图

            参数图

            材质图
            代码 类型 材质 表面
            处理            		 耐热温度
            基板 中间层 表面层
            国标 相当
            OFV01 直柱型 SPCC SPCC 青铜粉 聚四氟乙烯
            (PTFE)            		 镀锡 -180-280℃
            OFV02 肩型



            特点
            自润滑、免维护，在重载、低速运动中有稳定的低摩擦系数；
            耐磨性优异，适用于直线、旋转运动；
            耐高温、低温

            产品使用寿命说明：
            PTFE层出现磨损，轴与与中间层开始接触运行：
            若设备对精度、润滑要求不高，可继续依靠中间层进行工作。

            产品运行出现噪音：
            PTFE层磨损完，与中间层接触运行出现噪音；
            衬套内壁有脏污与异物：
            轴偏载较大，与衬套倒角处接触发生异响。

            与本产品相配轴径公差：e7（仅供参考）。
            与本产品相配固定座直径公差：H7（仅供参考）。
            产品压入座孔时在座孔端部或者内壁涂抹少许润滑油，利用油压机或台钳将其慢慢压入座孔，请勿用力敲击产品，以免引起产品变形。
            本产品为开口制产品，正常状态下请勿直接用卡尺测量，产品需压入标准环规，用通止规进行测量（产品压入环规后，产品外径可能会引起永久变形而无法使用）。
            产品外观存在部分差异，正常现象，不影响产品正常使用。

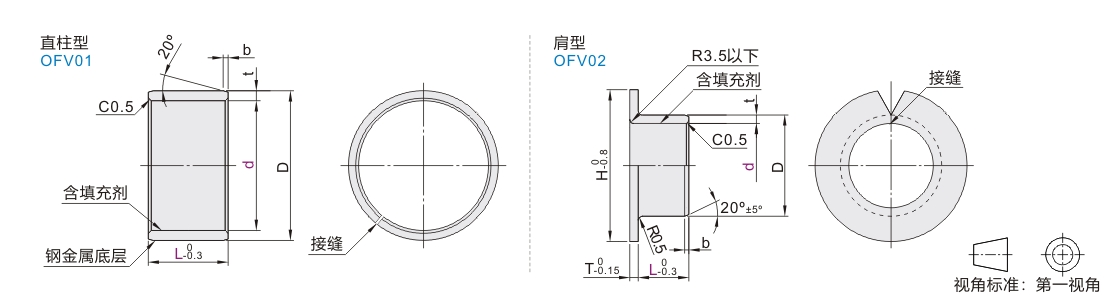

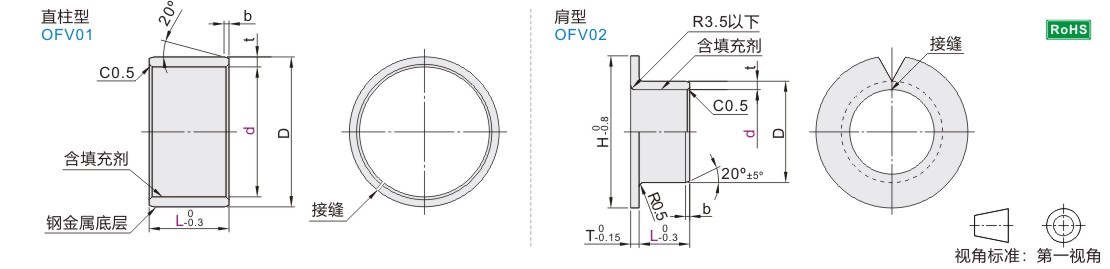

            参数图



            选型表

            型号
            		 L
            		 OFV01
            		 OFV02
            		 轴径
            		 压入后
            内径公差
            代码 d D t b D H t/T t公差 b 基准尺寸 公差

            直柱型
            OFV01


            肩型
            OFV02

            		 3       3  4  5 (6) 5  +0.047
            +0.017            		 1.0
            		 ±0.025
            		 0.3
            		 4.6  7  0.8  0
            -0.025
            		 — 3  -0.025
            -0.034            		 +0.062
            0
            4       3  4  5  6 (8) 6  5.6  9  4

            -0.025
            -0.037
            5       3  4  5  6  8 7  +0.055
            +0.025            		 7  10  1.0  0.3
            		 5

            +0.065
            0
            6       3  4  5  6  8  10  12 8  8  12  6
            8       3  4  5  6  8  10  12         15 10  10  15  8  -0.025
            -0.040
            10                5  6  8  10  12         15         20 12  +0.060
            +0.030            		 12  18  10

            +0.068
            0
            12                5  6  8  10  12         15         20 14  14  20  12    -0.025
              -0.043
            13                5  6  8  10  12         15         20 15  15  21  13
            14                          8  10  12  14  15  16  20 16  +0.065
            +0.035            		 16  22  14
            15                5  6  8  10  12         15         20  25  30 17  17  23  15
            16                         8  10  12         15         20  25  30 18  +0.070
            +0.035            		 18  24  16
            18                         8  10  12         15         20  25  30  35 20  +0.075
            +0.040            		 20  26  18

             +0.071
            0
            20                         8  10  12         15         20  25  30  35 23  +0.080
            +0.045            		 1.5  ±0.030 0.5  23  31  1.5  0
            -0.030             		 0.5  20  -0.025
            -0.046

            +0.081
            0
            22                         8  10  12         15         20  25  30  35  40 25  25  33  22
            25                              10  12         15         20  25  30  35  40 (50) 28  +0.085
            +0.050            		 28  36  25
            30                             10  12         15         20  25  30  35  40  50 34  +0.090
            +0.050            		 2.0  0.8 34  42  2.0  0.8 30

            +0.085
            0
            35                             10  12         15         20  25  30  35  40  50 39  +0.095
            +0.055             		 39  49  35

             -0.025
            -0.050
            40                             10  12         15         20  25  30  35  40  50  60 44  44  54  40
            50                                    12         15         20  25  30  35  40  50  60 55  +0.105
            +0.060            		 2.5  ±0.040 55  65  2.5  0
            -0.040            		 50

            +0.110
            0



            L（）内规格仅适用于OFV01直柱型 。         轴径为推荐尺寸。     OFV01/02皆为开口卷制衬套，上表中公差皆为压入环规（±0.002）后的参考值。
