无油衬套组件 圆法兰型/方法兰型/对边法兰型 铝合金+复合层 标准型/加长型 本色阳极氧化
条件筛选：
衬套材质 复合层
安装孔类型 沉孔
密封圈 有
挡圈数量 双挡圈
种类筛选 无油衬套组件
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
产品简介
材质图
参数图
材质图
| 代码 | 类型 | 固定座 | O型圈材质 | 使用衬套 | |||||||||||||||
| 材质 | 表面处理 | ||||||||||||||||||
| OFZ81 | 标准型 | 圆法兰型 | 铝合金 | 本色阳极氧化 | 丁腈橡胶 | OFV01 | |||||||||||||
| OFZ86 | 方法兰型 | ||||||||||||||||||
| OFZ91 | 对边法兰型 | ||||||||||||||||||
| OFZ96 | 加长型 | 对边法兰型 | |||||||||||||||||
肩部底面与D部之间垂直度在0 .02以内。 下述D尺寸公差的有效长度为V。 使用温度为-20°~150°。
参数图

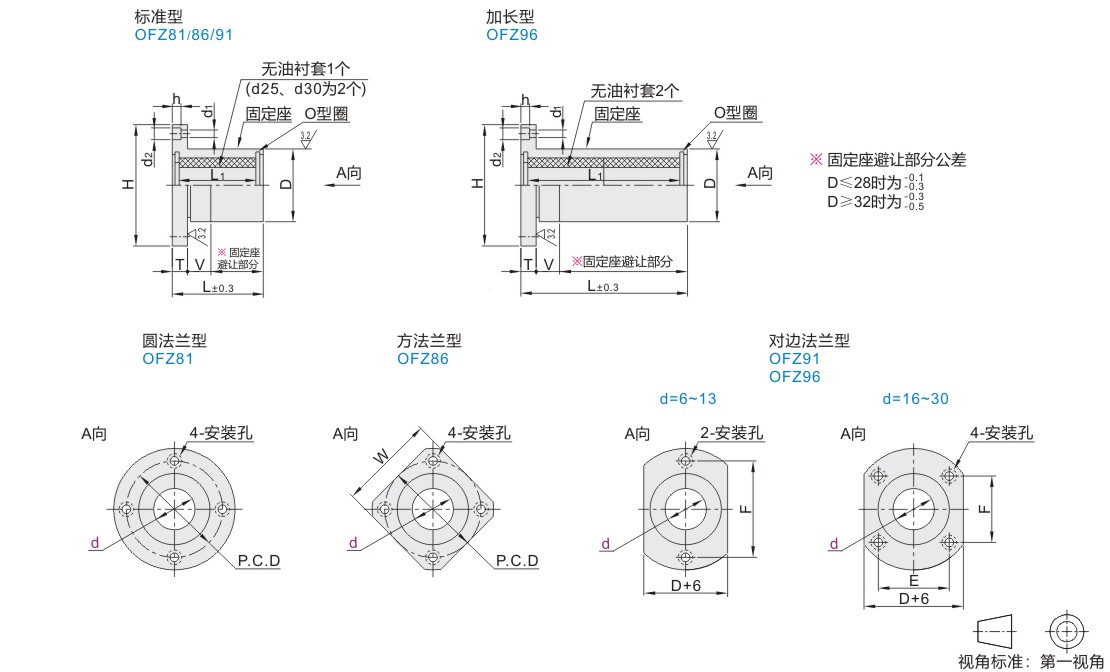

OFZ81~91
| 型号 | D |
L | V | L1 | H | T | d1 | d2 | h | P.C.D | W | E | F | ||||||||||||||||||||||||||||
| 代码 | d |
||||||||||||||||||||||||||||||||||||||||
| 圆法兰型 OFZ81 方法兰型 OFZ86 对边法兰型 OFZ91 |
6 | +0.065 0 |
12 | 0 -0.013 |
19 | 5 | 13 | 28 | 5 | 3.5 | 6 | 3 | 20 | 22 | — | 20 | |||||||||||||||||||||||||
| 8 | 15 | 24 | 18 | 32 | 24 | 25 | 24 | ||||||||||||||||||||||||||||||||||
| 10 | +0.068 0 |
19 | 0 -0.016 |
29 | 21 | 40 | 6 | 4.5 | 7.5 | 4.1 | 29 | 30 | 29 | ||||||||||||||||||||||||||||
| 12 | 21 | 30 | 10 | 21.6 | 42 | 32 | 32 | 32 | |||||||||||||||||||||||||||||||||
| 13 | 23 | 32 | 23.6 | 43 | 33 | 34 | 33 | ||||||||||||||||||||||||||||||||||
| 16 | 28 | 37 | 26.6 | 48 | 38 | 37 | 22 | 31 | |||||||||||||||||||||||||||||||||
| 20 | +0.081 0 |
32 | 0 -0.019 |
42 | 31.6 | 54 | 8 | 5.5 | 9 | 5.1 | 43 | 42 | 24 | 36 | |||||||||||||||||||||||||||
| 25 | 40 | 59 | 48.6 | 62 | 51 | 50 | 32 | 40 | |||||||||||||||||||||||||||||||||
| 30 | +0.085 0 |
45 | 64 | 51.6 | 74 | 10 | 6.6 | 11 | 6.1 | 60 | 58 | 35 | 49 | ||||||||||||||||||||||||||||
OFZ96
| 型号 | D | L | V | L1 | H | T | d1 | d2 | h | E | F | |||||||||||||||||||||||||||||||||||
| 代码 | d |
|||||||||||||||||||||||||||||||||||||||||||||
| 对边法兰型 OFZ96 |
6 | +0.065 0 |
12 | 0 -0.013 |
32 | 5 | 26 | 28 | 5 | 3.5 | 6 | 3.1 | — | 20 | ||||||||||||||||||||||||||||||||
| 8 | 15 | 38 | 32 | 32 | 24 | |||||||||||||||||||||||||||||||||||||||||
| 10 | +0.068 0 |
19 | 0 -0.016 |
50 | 42 | 40 | 6 | 4.5 | 7.5 | 4.1 | 29 | |||||||||||||||||||||||||||||||||||
| 12 | 21 | 51 | 10 | 42.6 | 42 | 32 | ||||||||||||||||||||||||||||||||||||||||
| 13 | 23 | 51 | 42.6 | 43 | 33 | |||||||||||||||||||||||||||||||||||||||||
| 16 | 28 | 63 | 52.6 | 48 | 22 | 31 | ||||||||||||||||||||||||||||||||||||||||
| 20 | +0.081 0 |
32 | 0 -0.019 |
73 | 62.6 | 54 | 8 | 5.5 | 9 | 5.1 | 24 | 36 | ||||||||||||||||||||||||||||||||||
| 25 | 40 | 103 | 92.6 | 62 | 32 | 40 | ||||||||||||||||||||||||||||||||||||||||
| 30 | +0.085 0 |
45 | 115 | 102.6 | 74 | 10 | 6.6 | 11 | 6.1 | 35 | 49 | |||||||||||||||||||||||||||||||||||
-
