        无油衬套组件 圆法兰型/方法兰型/对边法兰型 SS400+铜合金材质 中间式 无电解镀镍

        条件筛选：

        衬套材质 铜合金
        安装孔类型 沉孔
        挡圈数量 双挡圈
        种类筛选 无油衬套组件

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            产品简介

            材质图

            参数图

            材质图

             中间法兰型

            代码
            		 类型
            		 固定座
            		 衬套 密封圈
            材质 表面处理 材质
            OGJ01 中间法兰型 圆法兰型 SS400 无电解镀镍 高力黄铜
            (SP2)
            镶嵌固体
            润滑剂            		 无
            OGJ02 有
            OGJ31 方法兰型 无
            OGJ32 有
            OGJ61 对边法兰型 无
            OGJ62 有

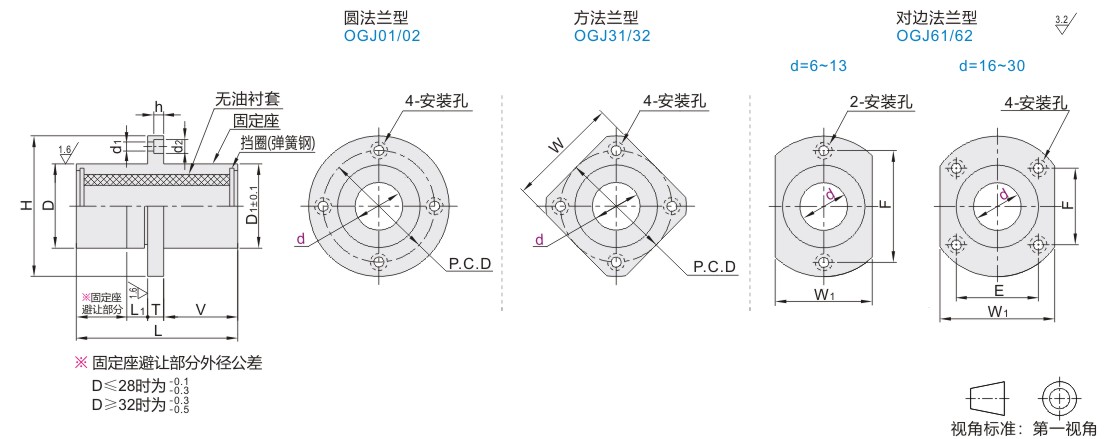

            参数图



            选型表

            型号 D
            		 D1
            		 L
            		 L1
            		 V
            		 H
            		 T
            		 d1
            		 d2
            		 h
            		 P.C.D
            		 W
            		 W1
            		 E
            		 F
            代码 d
            圆法兰型
            OGJ01
            OGJ02
            方法兰型
            OGJ31
            OGJ32
            对边法兰型
            OGJ61
            OGJ62            		 6       +0.022   0   12 0
            -0.018            		 11.8 37 6 16 28 5 3.3 6 3.3 20 22 18 — 20
            8 +0.028   0       15 14.8 47 21 32 24 25 21 24
            10 19 0
            -0.021            		 18.8 57 25.5 40 6 4.3 7.5 4.3 29 30 25 29
            12 +0.034    0       21 20.8 11 42 32 32 27 32
            13 23 22.8 43 33 34 29 33
            16 28 27.8 67 30.5 48 38 37 34 22 31
            20 +0.041    0       32 0
            -0.025            		 31.6 77 34.5 54 8 5.3 9 5.3 43 42 38 24 36
            25 40 39.6 108 50 62 51 50 46 32 40
            30 45 44.6 128 59 74 10 6.3 11 6.3 60 58 51 35 49
