        经济型无油衬套组件 圆法兰型/方法兰型/对边法兰型 S20C+铜合金材质 中间式 无电解镀镍

        条件筛选：

        性价比 经济型
        衬套材质 铜合金
        安装孔类型 沉孔
        挡圈数量 双挡圈
        种类筛选 无油衬套组件

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            材质图

            参数图

            材质图
            代码 类型
            		 固定座 衬套 密封圈
            材质 表面处理 材质
            E-OGJ01 中间法兰型 圆法兰型 S20C 无电解镀镍 高强度黄铜
            镶嵌固体润滑剂            		 无
            E-OGJ02 有
            E-OGJ31 方法兰型 无
            E-OGJ32 有
            E-OGJ61 对边法兰型 无
            E-OGJ62 有

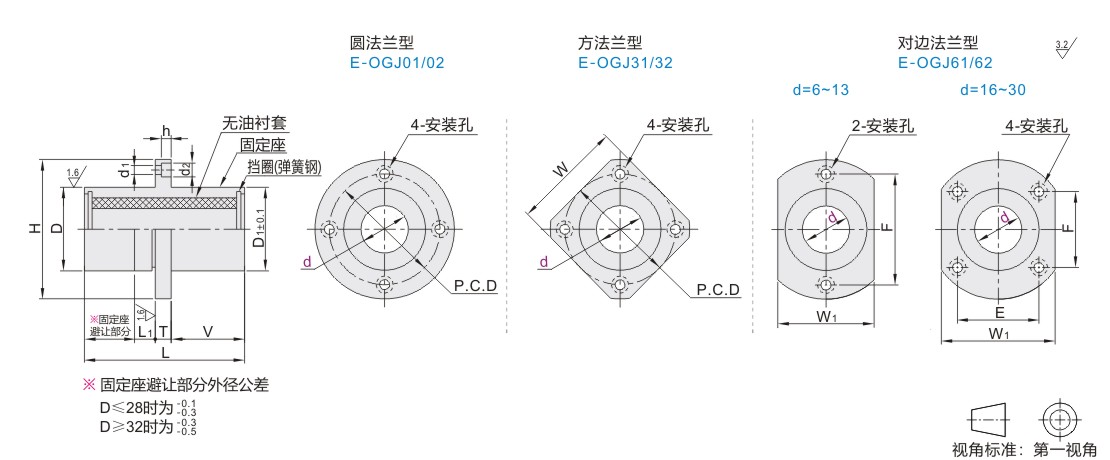

            参数图



            选型表

            型号 D D1 L L1 V H T d1 d2 h P.C.D W W1 E F
            代码 d
            圆法兰型
            E-OGJ01
            E-OGJ02
                               方法兰型
            E-OGJ31
            E-OGJ32
                               对边法兰型
            E-OGJ61
            E-OGJ62            		 6 +0.030 0     12 0
            -0.030            		 11.8 37 6 16 28 5 3.3 6 3.3 20 22 18 — 20
            8 +0.035
            0                 		 15 14.8 47 21 32 24 25 21 24
            10 19 0
            -0.030            		 18.8 57 25.5 40 6 4.3 7.5 4.3 29 30 25 29
            12 +0.040  0       21 20.8 11 42 32 32 27 32
            13 23 22.8 43 33 34 29 33
            16 28 27.8 67 30.5 48 38 37 34 22 31
            20 +0.045 0     32 0
            -0.035            		 31.6 77 34.5 54 8 5.3 9 5.3 43 42 38 24 36
            25 40 39.6 108 50 62 51 50 46 32 40
            30 45 44.6 128 59 74 10 6.3 11 6.3 60 58 51 35 49
