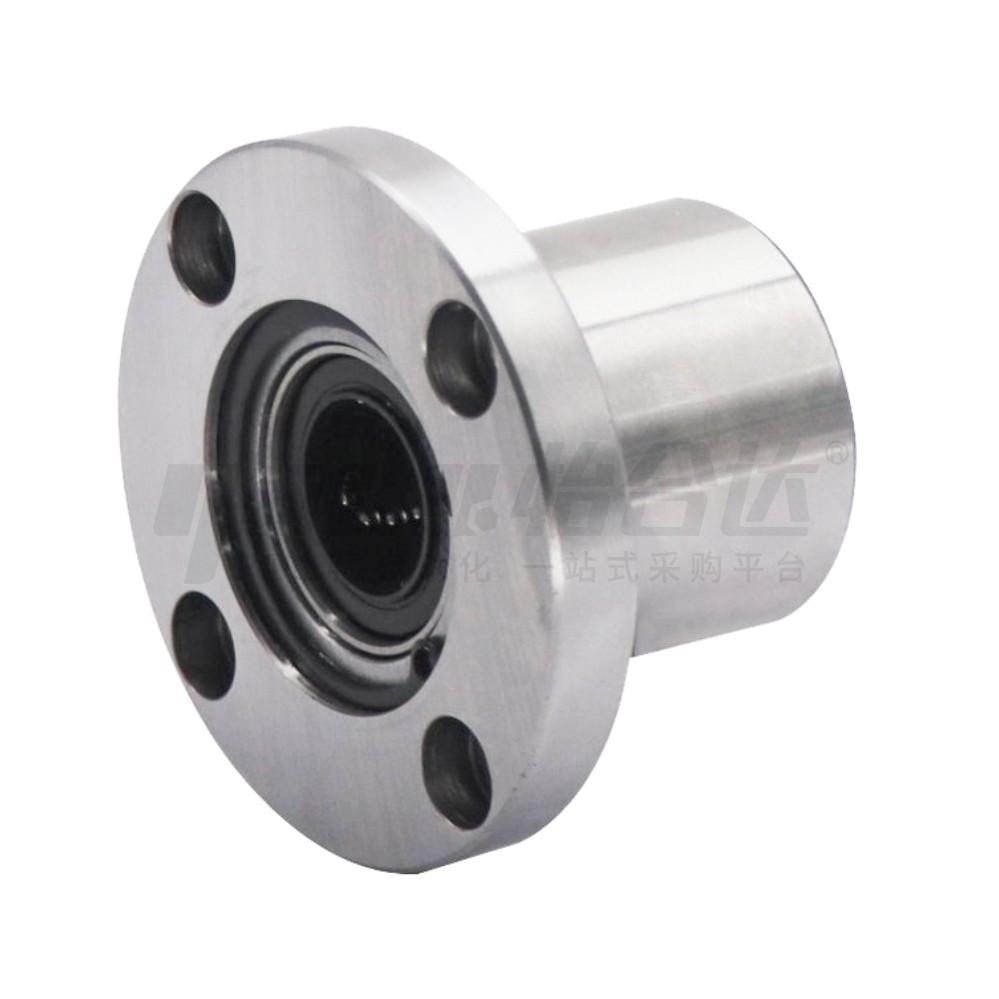

带法兰线性旋转衬套 单衬型
条件筛选：
性价比 标准型
种类筛选 线性旋转衬套
密封圈材质 丁腈橡胶
结构 标准型
保持架材质 树脂
直线轴承材质 SUJ2
直线轴承样式 单衬
产品型号：
点击红色字体去完善选型
请先点击左下侧选项进行选型>>
请先点击左侧选项进行选型>>
未税折扣单价： -- --
含税折扣单价： ----
含税总价 (税率13%)： ￥--
预计发货天数：-- 天 (发货天数以下单次日起算，不含周日与法定假日)
购买数量()：
起订量：0
, 加量幅度：0
暂无数据
数量折扣
登录后可查看价格、加入购物车、一键购买
立即登录
价格生成中...
登录后可查看价格、加入购物车、一键购买
立即登录
代码的技术资料信息曾有所变更，可前往 型号勘误表 查看变更记录
技术图档
全部型号
3D预览
技术图档（二）
材质图
参数图
材质图
参数图
材质图
参数图
材质图
| 代码 |
类型 |
轴套 |
滚珠 材质 |
保持架 材质 |
密封圈 材质 |
使用 环境温度 |
||||
| 圆法兰型 | 方法兰型 | 材质 | 硬度 | 表面处理 | ||||||
| 国标 | 相当 | |||||||||
| LNH01 | LNH11 | 单衬型 | GCr15 | SUJ2 | 56HRC~ | 一 | GCr15 | 树脂 | 丁腈橡胶 | -15~80℃ |
| LNH02 | LNH12 | 无电解镀镍 | ||||||||
产品特点
● 带法兰型线性旋转衬套使轴向定位更简单，无需增加轴承座即可快速安装；

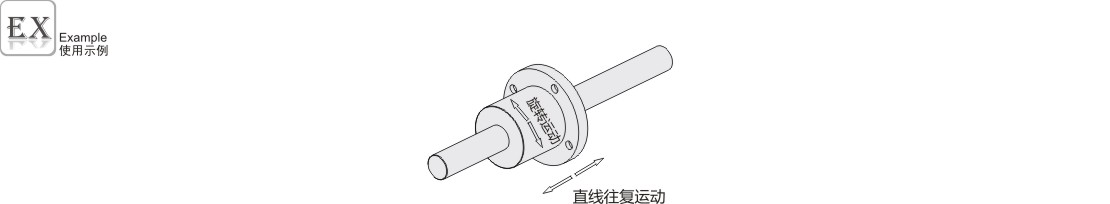

● 可以实现无限行程的复合运动(直线往复运动+旋转运动)。
建议直线轴承与本公司生产的导向轴(标准g6公差)配套使用。
如对防锈有要求，请优先选用镀镍产品。

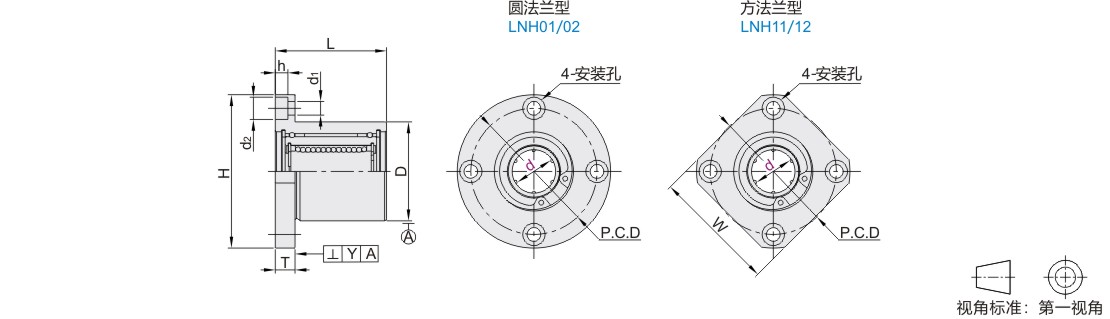

参数图
| 型号 | D | L | H | T | d1 | d2 | h | P.C.D | W | 偏心 | 垂直度 Y |
基本额定负载(N) | 容许转速 (rpm) |
重量(g) | ||||||
| 代码 | d | C(动) | Co(静) | 圆法兰型 | 方法兰型 | |||||||||||||||
| 圆法兰型 LNH01 LNH02 方法兰型 LNH11 LNH12 |
12 | 0 -0.010 |
32 | 0 -0.025 |
36 | ±0.3 | 54 | 8 | 5.5 | 9 | 5.1 | 43 | 42 | 0.014 | 0.014 | 412 | 442 | 300 | 150 | 120 |
| 16 | 40 | 45 | 62 | 51 | 50 | 796 | 1021 | 235 | 210 | |||||||||||
| 20 | 0 -0.012 |
45 | 0 -0.030 |
50 | 74 | 10 | 6.6 | 11 | 6.1 | 60 | 58 | 859 | 1345 | 200 | 350 | 280 | ||||
| 25 | 52 | 67 | 82 | 67 | 64 | 0.020 | 0.020 | 1095 | 2046 | 570 | 500 | |||||||||
| 30 | 60 | 74 | 96 | 13 | 9 | 14 | 8.1 | 78 | 75 | 1529 | 2676 | 825 | 705 | |||||||
1N=0.102kgf
