关于此产品的常见问题

1、直线轴承产品外表面上印有怡合达logo字样吗？

我司直线轴承产品外表面不刻印怡合达logo字样，如有特殊要求可定制。

2、直线轴承产品几种材质/表面处理的防锈能力强弱？

有表面处理>无表面处理；
有表面处理：低温镀黑铬 > 无电解镀镍
无表面处理：SUS420 > SUS440C > SUJ2

①长期而言，表面处理膜层可能在产品使用过程中出现磨损或长期使用中失去效力，从而导致一定程度的生锈。
②如果需要经济实用且能针对特定环境优化防锈效果，表面处理可能是更合适的选择。

3、经济款和标准款、精密款的区别是什么？

产品精度：精密款 > 标准款 > 经济款；
经济款产品精度公差范围大，价格相对标准款更低，请按需选择。

带法兰直线轴承轴套与法兰盘的连接方式：
经济款：①端面法兰直线轴承：螺纹紧固连接
②引导式带法兰直线轴承（单衬）：螺纹紧固连接
③引导式带法兰直线轴承（中型、双衬）、中间式带法兰直线轴承：焊接工艺
标准款：
①端面法兰直线轴承：螺纹紧固连接+粘结胶粘
②引导式带法兰直线轴承（单衬）：螺纹紧固连接+粘结胶粘
③引导式带法兰直线轴承（中型、双衬）、中间式带法兰直线轴承：焊接工艺
精密款：埋丝焊接工艺

4、直线轴承装配配合公差是怎么样的？

①建议直线轴承与标准g6公差导向轴配套使用，适用于绝大多数工况需求，如有特殊需求支持定制；直线轴承与导向轴进行点接触且非过盈配合，
导向轴与轴承有间隙属于正常现象，并不会影响产品使用。这种结构会降低滚珠的摩擦阻力，提高工件的使用寿命。

② 建议直线轴承安装在H7公差的固定座上，直线轴承与固定座之间为间隙配合。

5、有什么推荐使用的防锈油/润滑油/润滑脂牌号？

推荐使用锂皂基润滑脂

6、直线轴承滚珠排列有间隙属于正常情况吗？

直线轴承中的滚珠排列一般留有间隙，为正常现象。不同规格的直线轴承，间隙大小有所不同。

此设计是为了避免相邻滚珠在滚道中滚动过程发生硬接触，从而减少摩擦和磨损。

同时，留出间隙，提供足够的润滑空间，使润滑油或润滑脂能够有效地进入滚道，延长产品的使用寿命。

代码	类型	轴套				滚珠材质	保持架材质	密封圈材质	使用温度环境
		材质		硬度	表面处理
		国标	相当
E-LMF01	圆法兰型	GCr15	SUJ2	56HRC~	—	GCr15	树脂	丁腈橡胶	-15~80℃
E-LMF02					无电解镀镍
E-LMF11	方法兰型				—
E-LMF12					无电解镀镍
E-LMF21	对边法兰型				—
E-LMF22					无电解镀镍

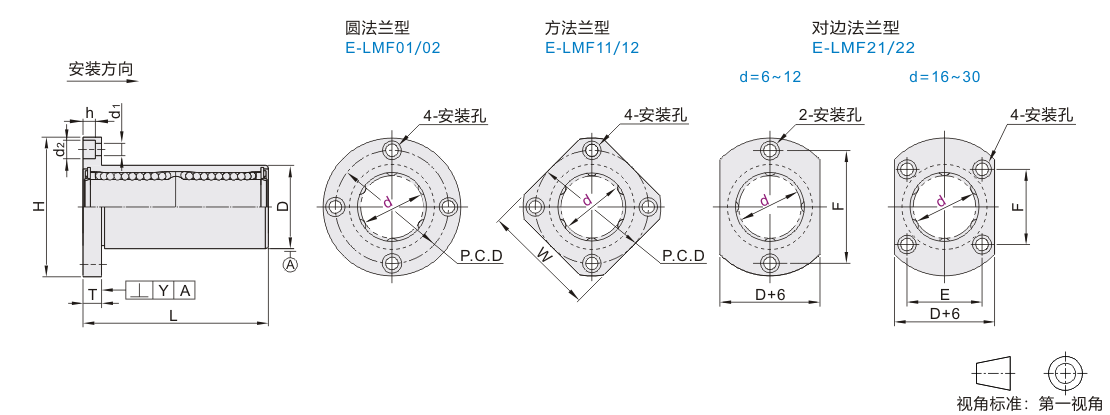

型号			D			L		H	T	d1	d2	h	P.C.D	W	E	F	偏心 (max)	滚珠列数	垂直度 Y
代码	d		尺寸	无表面处理	有表面处理
圆法兰型 E-LMF01 E-LMF02 方法兰型 E-LMF11 E-LMF12 对边法兰型 E-LMF21 E-LMF22	6	0 -0.012	12	0 -0.013	0 -0.018	29	±0.3	28	5	3.5	6	3.1	20	22	—	20	0.015	4	0.015
	8		15			37		32					24	25		24
	10		19	0 -0.016	0 -0.021	47		40	6	4.5	7.5	4.1	29	30		29
	12		21					42					32	32		32
	16		28			56		48					38	37	22	31
	20	0 -0.014	32	0 -0.019	0 -0.025	65		54	8	5.5	9	5.1	43	42	24	36	0.020	5	0.020
	25		40			83		62					51	50	32	40		6
	30		45			90		74	10	6.6	11	6.1	60	58	35	49

型号		静态允许力矩 (N•m)	基本额定负载(N)		重量(g)
代码	d	静态允许力矩 (N•m)	C(动)	Co(静)	圆法兰型	方法兰型	对边法兰型
圆法兰型 E-LMF01 E-LMF02 方法兰型 E-LMF11 E-LMF12 对边法兰型 E-LMF21 E-LMF22	6	1.4	206	307	27	21	24
	8	2.1	294	411	47	40	45
	10	4.35	555	686	85	65	77
	12	6.2	670	885	90	70	81
	16	13.1	981	1449	157	132	150
	20	18.3	1550	2156	232	197	220
	25	25.3	2158	3240	479	440	450
	30	42.7	2716	3674	559	481	492

类型	基本动额定负载	基本静额定负载	静态容许力矩
短型	0.7	0.6	≈0.6
单衬型	1	1	1
中型	1.4	1.3	≈4
双衬型	1.6	2	≈6

d	长度尺寸(L)
	单衬型	中型	双衬型
6	19	29	35
8	24	37	45
10	29	47	55
12	30		57
16	37	56	70
20	42	65	80
30	64	90	123
