同步轮拉手轴承座减震器滚针导柱
商品分类
      常规选型
      图纸选型
      型号：

      型号筛选

      未生成型号，还有 7 项未选择

      代码

      参数选型

      保持架材质

      密封圈材质

      直线轴承形状

      直线轴承材质

      直线轴承表面处理

      产品选型

      内径d(mm)

      查看大图

      图片仅供参考，请以已选的规格为准

        RoHS认证

        医疗 带法兰直线轴承 单衬型 SUJ2/SUS440C材质 无电解镀镍处理

        品牌名称：

        怡合达

        条件筛选：

        性价比 标准型
        结构 标准型
        直线轴承样式 单衬
        种类筛选 直线轴承

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          SKU信息
          3D模型
          PDF下载
          3D图库

          技术图档

          全部型号

          3D预览

          材质图

          参数图

          材质图
          代码
          		 类型
          		 轴套
          		 滚珠
          		 保持架
          材质
          		 密封圈
          材质
          		 使用
          环境温度
          材质
          		 硬度
          		 表面处理
          		 材质
          国标 相当 国标 相当
          Y-GVB61 单衬型 圆法兰型 GCr15 SUJ2 56HRC~ 无电解镀镍 GCr15 SUJ2 树脂 丁腈橡胶 -15~80℃
          Y-GVB62 不锈钢 -15~120℃
          Y-GVB66 9Cr18Mo SUS440C 54HRC~ — 9Cr18Mo SUS440C 树脂 氟橡胶
          (橘黄色)          		 -15~80℃
          Y-GVB67 不锈钢 -15~200℃
          Y-GVB71 方法兰型 GCr15 SUJ2 56HRC~ 无电解镀镍 GCr15 SUJ2 树脂 丁腈橡胶 -15~80℃
          Y-GVB72 不锈钢 -15~120℃
          Y-GVB76 9Cr18Mo SUS440C 54HRC~ — 9Cr18Mo SUS440C 树脂 氟橡胶
          (橘黄色)          		 -15~80℃
          Y-GVB77 不锈钢 -15~200℃
          Y-GVB81 对边法兰型 GCr15 SUJ2 56HRC~ 无电解镀镍 GCr15 SUJ2 树脂 丁腈橡胶 -15~80℃
          Y-GVB82 不锈钢 -15~120℃
          Y-GVB86 9Cr18Mo SUS440C 54HRC~ — 9Cr18Mo SUS440C 树脂 氟橡胶
          (橘黄色)          		 -15~80℃
          Y-GVB87 不锈钢 -15~200℃



          保持架材质树脂相当于DURACON M90。

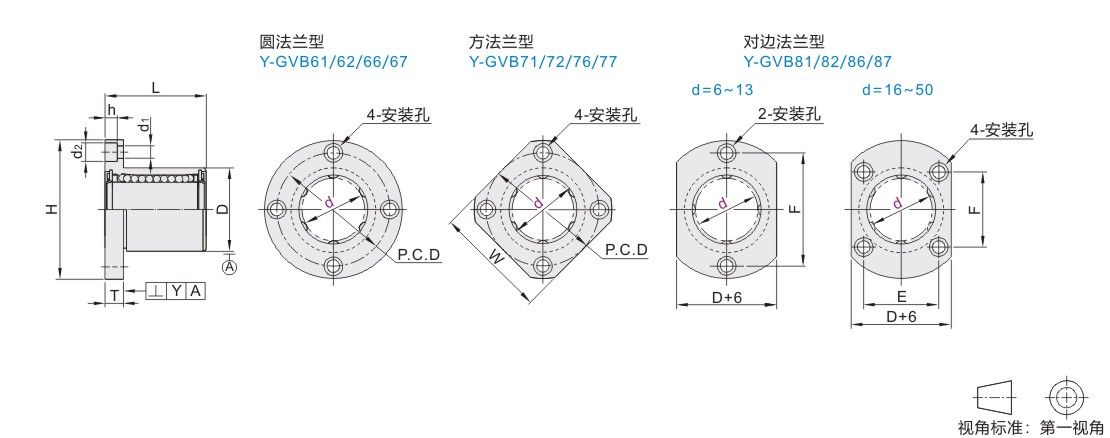

          参数图



          选型表

          型号 D
          		 L
          		 H
          		 T
          		 d1
          		 d2
          		 h
          		 P.C.D
          		 W
          		 E
          		 F
          		 偏心
          		 垂直度
          Y
          代码 d 尺寸 无表面处理 有表面处理
           圆法兰型   方法兰型
          Y-GVB61  Y-GVB71
          Y-GVB62  Y-GVB72
          Y-GVB66  Y-GVB76
          Y-GVB67  Y-GVB77

           对边法兰型
           Y-GVB81
           Y-GVB82
           Y-GVB86
           Y-GVB87
          		  6*  0
          -0.009          		 12  0
          -0.013          		  0
          -0.018          		 19 ±0.3 28 5 3.5 6 3.1 20 22 — 20 0.011 0.011
          8 15 24 32 24 25 24
          10 19  0
          -0.016          		  0
          -0.021          		 29 40 6 4.5 7.5 4.1 29 30 29
          12 21 30 42 32 32 32
           (13)* 23 32 43 33 34 33
          16 28 37 48 38 37 22 31
          20  0
          -0.010          		 32  0
          -0.019          		  0
          -0.025          		 42 54 8 5.5 9 5.1 43 42 24 36 0.014 0.014
          25 40 59 62 51 50 32 40
          30 45 64 74 10 6.6 11 6.1 60 58 35 49
           (35)*  0
          -0.012          		 52  0
          -0.022          		  0
          -0.030          		 70 82 67 64 38 55 0.020 0.020
           (40)* 60 80 96 13 9 14 8.1 78 75 45 64
           (50)* 80 100 116 98 92 56 80



          Y-GVB62/72/82不适用带*号的规格。                            Y-GVB66/67/76/77/86/87不适用带()的规格。



          型号
          		 基本额定负载
          		 重量(g)
          代码 d C(动)N Co(静)N 圆法兰型 方法兰型 对边法兰型
          圆法兰型    方法兰型
          Y-GVB61  Y-GVB71
          Y-GVB62  Y-GVB72
          Y-GVB66  Y-GVB76
          Y-GVB67  Y-GVB77

           对边法兰型
           Y-GVB81
           Y-GVB82
           Y-GVB86
           Y-GVB87          		 6 205 260 20 15 20
          8 260 375 35 25 30
          10 370 545 70 50 60
          12 410 595 75 55 65
          13 505 780 85 70 80
          16 770 1175 115 100 110
          20 880 1365 175 140 165
          25 975 1565 335 295 320
          30 1565 2735 465 370 385
          35 1670 3140 650 560 575
          40 2160 4020 1060 880 910
          50 3820 7940 2200 2000 2030



                                                                                                                                                                                                                1Kgf=9.81N
