        医疗 带法兰直线轴承 中间式 中型 SUJ2材质 无电解镀镍处理

        品牌名称：

        怡合达

        条件筛选：

        性价比 标准型
        密封圈材质 丁腈橡胶
        结构 中间式
        保持架材质 树脂
        直线轴承材质 SUJ2
        直线轴承样式 中型
        直线轴承表面处理 无电解镀镍
        种类筛选 直线轴承

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          SKU信息
          3D模型
          PDF下载
          3D图库

          技术图档

          全部型号

          3D预览

          材质图

          参数图

          材质图
          代码 类型 轴套 滚珠 保持架
          材质          		 密封圈
          材质          		 使用
          环境温度
          材质 硬度 表面处理 材质
          国标 相当 国标 相当
          Y-GVE01 中型 圆法兰型 GCr15 SUJ2 56HRC~ 无电解镀镍 GCr15 SUJ2 树脂 丁腈橡胶 -15～80°C
          Y-GVE11 方法兰型
          Y-GVE21 对边法兰型



           保持架材质树脂相当于DURACON M90。

          参数图



          选型表

          型号 D L V H T d1 d2 h P.C.D W E F 偏心 滚珠
          列数          		 垂直度
          Y          		 基本额定负载(N) 静态允许
          力矩(N/m)          		 重量(g)

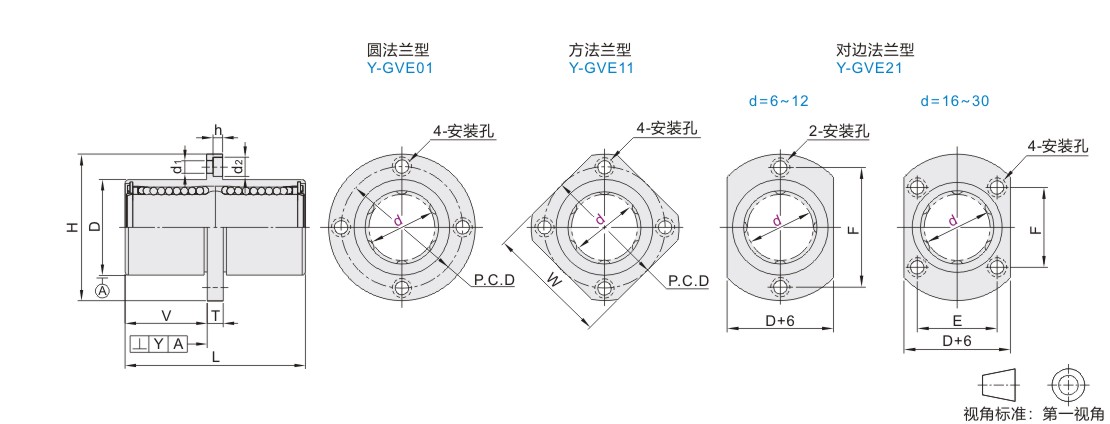

          代码 d C(动) Co(静) 圆法兰型 方法兰型 对边法兰型
          圆法兰型
          Y-GVE01
          方法兰型
          Y-GVE11
          对边法兰型
          Y-GVE21          		 6 0
          -0.010          		 12 0
          -0.018          		 29 ±0.3 12 28 5 3.5 6 3.1 20 22 — 20 0.015 4 0.015 225 305 1.4 27 21 24
          8 15 37 16 32 24 25 24 305 450 2.1 47 40 45
          10 19 0
          -0.021          		 47 20.5 40 6 4.5 7.5 4.1 29 30 29 505 715 4.35 85 65 77
          12 21 42 32 32 32 630 810 6.2 90 70 81
          16 28 56 25 48 38 37 22 31 1160 1445 13.1 157 132 150
          20 0
          -0.012          		 32 0
          -0.025          		 65 28.5 54 8 5.5 9 5.1 43 42 24 36 0.02 5 0.02 1550 2065 18.3 232 197 220
          25 40 83 37.5 62 51 50 32 40 6 1720 3065 25.3 479 440 452
          30 45 90 40 74 10 6.6 11 6.1 60 58 35 49 2435 3970 42.7 558 480 490

                                                                                                                                                                                                                                                                                                                 1Kgf=9.81 N



          中型与双衬型长度尺寸对比表

          d 长度尺寸(L)
          中型 双衬型
          6  29  35
          8  37  45
          10  47  55
          12  57
          16  56  70
          20  65  80
          25  83  112
          30  90  123


          特点 ：适用于无双衬型长度的省空间设计。



          容许负载对比表

          类型 基本动额定负载 基本静额定负载 静态容许力矩
          中型 1.4  1.3  ≈4.3
          双衬型 1.6  2  ≈6
