同步轮拉手轴承座减震器滚针导柱
商品分类
      常规选型
      图纸选型
      型号：

      型号筛选

      未生成型号，还有 1 项未选择

      重置

      代码

      产品选型

      内径d(mm)

      查看大图

      图片仅供参考，请以已选的规格为准

        带夹紧把手支撑轴承箱式单元滑块 单衬型 本色阳极氧化

        条件筛选：

        性价比 标准型
        直线轴承样式 单衬
        种类筛选 夹紧式箱式单元轴承

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          SKU信息
          3D模型
          PDF下载
          3D图库

          技术图档

          全部型号

          3D预览

          产品简介

          产品问答

          材质图

          参数图

          材质图
          代码 类型 使用直线轴承 固定座 轴环 把手 使用环境温度
          代码 材质 表面处理 材质 材质 表面处理
          LMT71 滑块 单衬型 LMC31系列 铝合金 本色阳极氧化 铝合金 锌压铸件 烤漆  -20~80°C





          安装把手前 ，请先使用内六角扳手拧出左/右侧调整螺钉 ，并根据实际需求自行选择使用方向。

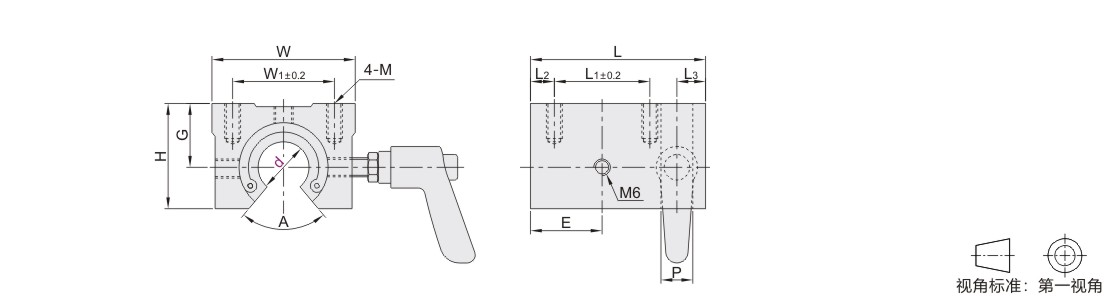

          参数图



          选型表

          型号
          		 L
          		 L1
          		 L2
          		 L3
          		 E
          		 P
          		 W
          		 W1
          		 H
          		 G
          		 M-深度
          		 A
          		 配套把手
          (可调把手)
          		 最大轴向负载(N)
          		 基本额定负载(N)
          		 重量
          (g)
          代码 d d公差 无润滑脂 紧固扭矩(N·m) C(动) Co(静)
          LMT71 16  0
          -0.009          		 55 30 7.5 8.6 22.5 8.8 45 32 33 20 M5-15 80° M6×16 150 1.5 796 1021 200
          20  0
          -0.010          		 60 35 8.4 25 8.8 48 35 39 23 M6-15 60° M6×16 300 859 1345 250
          25 75 40 12.5 7.25 32.5 8.5 60 40 47 27 M6-18 50° M6×20 400 3 1095 2046 500
          30 82 50 10 8.25 35 10.5 70 50 56 33 M8-22 50° M8×25 400 1529 2676 660
