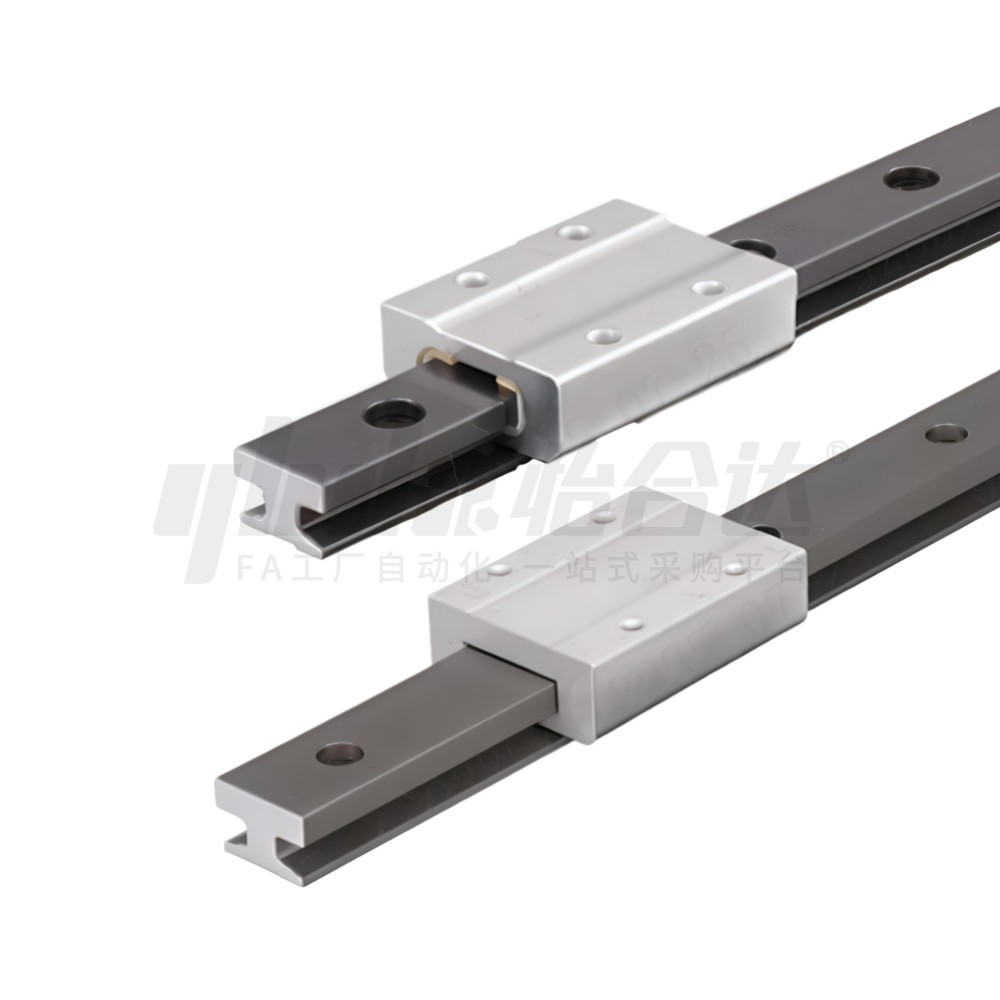

        铝塑直线导轨 普通级/精密级 滑块标准型

        条件筛选：

        类型 铝塑直线导轨
        材质 铝合金
        滑块形状 标准型
        滑块数量 1~10
        滑轨宽度 9,12,15型
        种类筛选 直线导轨

        产品型号：

        请先点击左下侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

        SKU信息
        3D模型
        PDF下载
        3D图库
        型号：

        型号筛选

        未生成型号，还有 5 项未选择

        代码

        参数选型

        精度等级

        产品选型

        H

        L

        40~1000
        /1

        B

        1~10
        /1

        技术图档

        3D预览

        材质表

        参数表

        材质表
        代码 类型 精度等级 滑块
        固定方式        		 滑轨
        固定方式        		 滑轨材质 滑块材质 使用温度
        OBA31 组件 普通级 上锁式 铝合金 -80~180°
        OBA32 精密级



        特点
        ● 耐粉尘、低噪音；
        ● 产品使用最高速度：1.5m/s。

        滑轨L最长可做3m，超过3m长度需要做拼接加工。

        默认加工端距E两端相等，如果需要非对称端距，需下单注明。

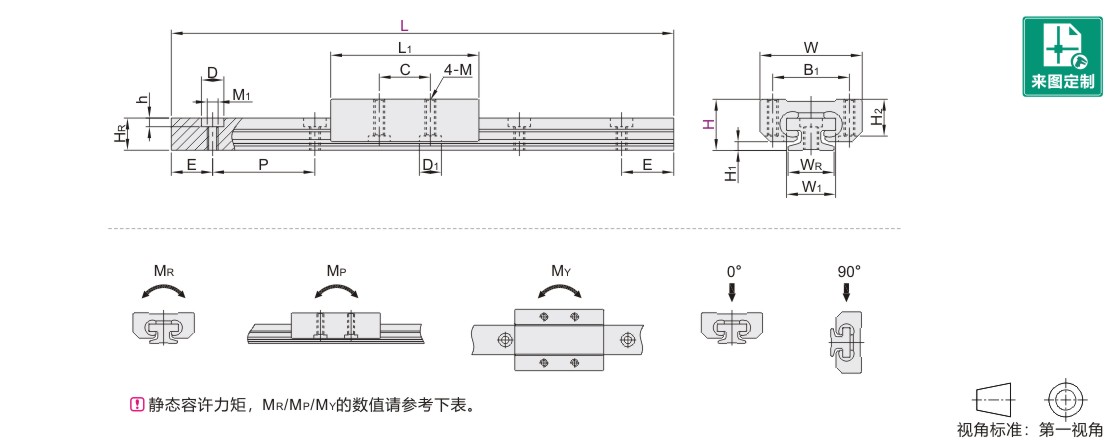

        参数表
        型号

        L

        最小单位1

        B

        滑块数量

        		 H1 滑块尺寸 滑轨尺寸 静态载荷
        (KN)        		 最大静态容许力矩
        (KN·m)
        代码 H W B1 C D1 L1 HR M H2 W1 WR D h M1 P E
        Min Max 0° 90° MR MP MY
        普通级
        OBA31
        精密级
        OBA32        		 10 40~1000 1~10 1.7 20 15 10 3.8 29 6.3 M2 7.2 9.6 9 3.8 4.5 M2 20 5 14.5 4.2 1.3 0.016 0.032 0.009
        10A 13
        13 50~1000 2.2 27 20 15 5.5 34 8.6 M3 9.5 13 12 5.5 6 M3 25 17 6.8 2 0.034 0.064 0.019
        16 80~1000 2.8 32 25 20 42 10.8 11.2 17 15 40 10 29.5 11.2 3.2 0.073 0.118 0.034
