高组装直线导轨组件普通级超重载型长法兰型

条件筛选：

类型高组装

载荷超重载型

滑块形状长法兰型

滑轨宽度 20,25,30型

种类筛选直线导轨

产品型号：

请先点击左下侧选项进行选型>>

登录后可查看价格、加入购物车、一键购买

立即登录

SKU信息

3D模型

3D图库

型号：

型号筛选

未生成型号，还有 5 项未选择

代码

参数选型

滑块数量

精度等级

产品选型

H

L

110~3927

/1

技术图档

3D预览

产品简介

产品问答

材质图

参数图

材质图

代码	类型	精度等级	滑块固定方式	滑块数量	导轨固定方式	材质
						滑轨	滑块
IBP01	组件	普通级	上锁式	单滑块	上锁式	S55C	SNCM220
IBP03				双滑块
IBP05		精密级		单滑块
IBP06				双滑块

精度等级选型参照精度等级表。

参数图

选型表

型号					L	H1			F			滑块尺寸
代码				H								W		B			B1			C		L1		L2			K1			K2			G				M			T			T1			T2
IBP01 IBP03 IBP05 IBP06				30	110~1480	5			21.5			63		53			5			40		88.8		67.2			18.6			5.8			12				M6			7			10			9.5
				36	160~1480	6.5			23.5			70		57			6.5			45		100.6		78			22			5.8			12				M8			11			16			10
				42	160~1480	8			31			90		72			9			52		119.2		93.6			27.1			6.8			12				M10			11			18			10
				48	200~2655	9.5			33			100		82			—			62		136.6		106.4			—			8.6			11.5				M10			13			21			13
				60	255~3486	10			37.5			120		100						80		169.5		134.3						10.6			13.5				M12			13			25			15
				70	300~3865	13			43.5			140		116						95		200.1		157.5						8.9							M14			19			32			17
				90	370~3927	15			53.5			170		142						110		253		203													M16			21.5			37.5			23

L尺寸的最小值由滑块长度与滑块数量而定。每个规格滑轨长度L最大可做到4000mm/条。

滑块尺寸				滑轨尺寸							基本额定负载(KN)		容许静力矩(KN-m)												重量
H2	H3			WR	HR	D	h	d	P	固定螺钉	C(动)	C0(静)	MR				MP				MY				滑块(kg)	滑轨(kg/m)
5	5			20	18	9.5	8.5	6	60	M5×16	23.3	39.3	0.38				0.39				0.39				0.52	2.4
6	6			23	22	11	9	7	60	M6×20	34.4	56.6	0.63				0.67				0.67				0.82	3.4
7	7			28	26	14	12	9	80	M8×25	47.9	77	1.05				1.07				1.07				1.43	4.8
8	8			34	29	14	12	9	80	M8×25	63.6	100.6	1.67				1.6				1.6				2.11	6.6
10	10			45	38	20	17	14	105	M12×35	102.4	157.3	3.43				3.13				3.13				3.9	11.5
11	11			53	44	23	20	16	120	M14×45	151.1	226.4	6				5.4				5.4				5.49	15.5
19	19			63	53	26	22	18	150	M16×50	253.5	375.9	11.84				11.84				11.84				11.89	21.9

H30~H42

N(安装孔数)/E(螺钉中心孔至端面距离)

H	L 最小单位1	N (安装孔数)			E


30	110~139	2			E=L-(N-1)xP/2
	140~199	3
	200~259	4
	260~319	5
	320~379	6
	380~439	7
	440~499	8
	500~559	9
	560~619	10
	620~679	11
	680~739	12
	740~799	13
	800~859	14
	860~919	15
	920~979	16
	980~1039	17
	1040~1099	18
	1100~1159	19
	1160~1219	20
	1220~1279	21
	1280~1339	22
	1340~1399	23
	1400~1459	24
	1460~1480	25

N(安装孔数)/E(螺钉中心孔至端面距离)

H		L 最小单位1	N (安装孔数)				E


36		160~201	3				E=L-(N-1)xP/2
		202~261	4
		262~321	5
		322~381	6
		382~441	7
		442~501	8
		502~561	9
		562~621	10
		622~681	11
		682~741	12
		742~801	13
		802~861	14
		862~921	15
		922~981	16
		982~1041	17
		1042~1101	18
		1102~1161	19
		1162~1221	20
		1222~1281	21
		1282~1341	22
		1342~1401	23
		1402~1461	24
		1462~1480	25

N(安装孔数)/E(螺钉中心孔至端面距离)

H		L 最小单位1	N (安装孔数)				E

42		160~183	2				E=L-(N-1)xP/2
		184~263	3
		264~343	4
		344~423	5
		424~503	6
		504~583	7
		584~663	8
		664~743	9
		744~823	10
		824~903	11
		904~983	12
		984~1063	13
		1064~1143	14
		1144~1223	15
		1224~1303	16
		1304~1383	17
		1384~1463	18
		1464~1480	19

H48~H90

N(安装孔数)/E(螺钉中心孔至端面距离)

H	L 最小单位1				N (安装孔数)			E
48	200~255				3			E=L-(N-1)xP/2
	256~335				4
	336~415				5
	416~495				6
	496~575				7
	576~655				8
	656~735				9
	736~815				10
	816~895				11
	896~975				12
	976~1055				13
	1056~1135				14
	1136~1215				15
	1216~1295				16
	1296~1375				17
	1376~1455				18
	1456~1535				19
	1536~1615				20
	1616~1695				21
	1696~1775				22
	1776~1855				23
	1856~1935				24
	1936~2015				25
	2016~2095				26
	2096~2175				27
	2176~2255				28
	2256~2335				29
	2336~2415				30
	2416~2495				31
	2496~2575				32
	2576~2655				33

N(安装孔数)/E(螺钉中心孔至端面距离)

H		L 最小单位1			N (安装孔数)				E
60		255~336			3				E=L-(N-1)xP/2
		337~441			4
		442~546			5
		547~651			6
		652~756			7
		757~861			8
		862~966			9
		967~1071			10
		1072~1176			11
		1177~1281			12
		1282~1386			13
		1387~1491			14
		1492~1596			15
		1597~1701			16
		1702~1806			17
		1807~1911			18
		1912~2016			19
		2017~2121			20
		2122~2226			21
		2227~2331			22
		2332~2436			23
		2437~2541			24
		2542~2646			25
		2647~2751			26
		2752~2856			27
		2857~2961			28
		2962~3066			29
		3067~3171			30
		3172~3276			31
		3277~3381			32
		3382~3486			33

N(安装孔数)/E(螺钉中心孔至端面距离)

H		L 最小单位1			N (安装孔数)				E
70		300~385			3				E=L-(N-1)xP/2
		386~505			4
		506~625			5
		626~745			6
		746~865			7
		866~985			8
		986~1105			9
		1106~1225			10
		1226~1345			11
		1346~1465			12
		1466~1585			13
		1586~1705			14
		1706~1825			15
		1826~1945			16
		1946~2065			17
		2066~2185			18
		2186~2305			19
		2306~2425			20
		2426~2545			21
		2546~2665			22
		2666~2785			23
		2786~2905			24
		2906~3025			25
		3026~3145			26
		3146~3265			27
		3266~3385			28
		3386~3505			29
		3506~3625			30
		3626~3745			31
		3746~3865			32

N(安装孔数)/E(螺钉中心孔至端面距离)

H		L 最小单位1					N (安装孔数)			E
90		370~477					3			E=L-(N-1)xP/2
		478~627					4
		628~777					5
		778~927					6
		928~1077					7
		1078~1227					8
		1228~1377					9
		1378~1527					10
		1528~1677					11
		1678~1827					12
		1828~1977					13
		1978~2127					14
		2128~2277					15
		2278~2427					16
		2428~2577					17
		2578~2727					18
		2728~2877					19
		2878~3027					20
		3028~3177					21
		3178~3327					22
		3328~3477					23
		3478~3627					24
		3628~3777					25
		3778~3927					26

P：螺钉孔间距离

E：螺钉中心孔至端面距离

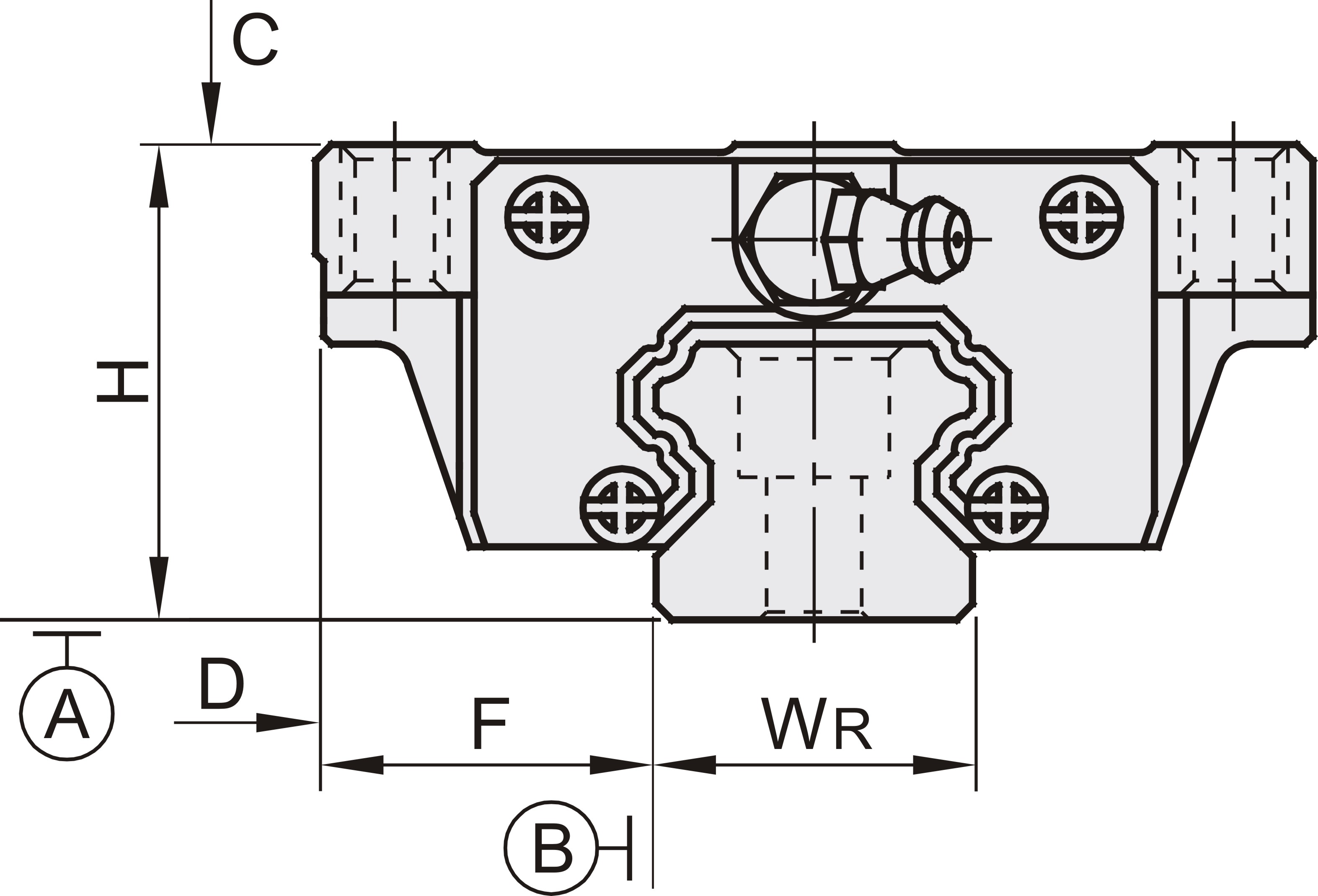

精度基准

尺寸精度		普通级								精密级
		24	30	36	42	48	60	70	90	24	30	36	42	48	60	70	90
单滑块	高度H的容许尺寸误差	±0.1					±0.1			±0.03		±0.04		0 -0.04	0 -0.05		0 -0.07
	宽度F的容许尺寸误差
双滑块	高度H的相互误差	0.02		0.02			0.03			0.01		0.01		0.07			0.01
	宽度F的相互误差			0.03						0.015		0.015					0.015
滑块C面对滑轨A面的行走平行度		详情请在怡合达网站搜索查看
滑块D面对滑轨B面的行走平行度

精度等级与行走精度表
