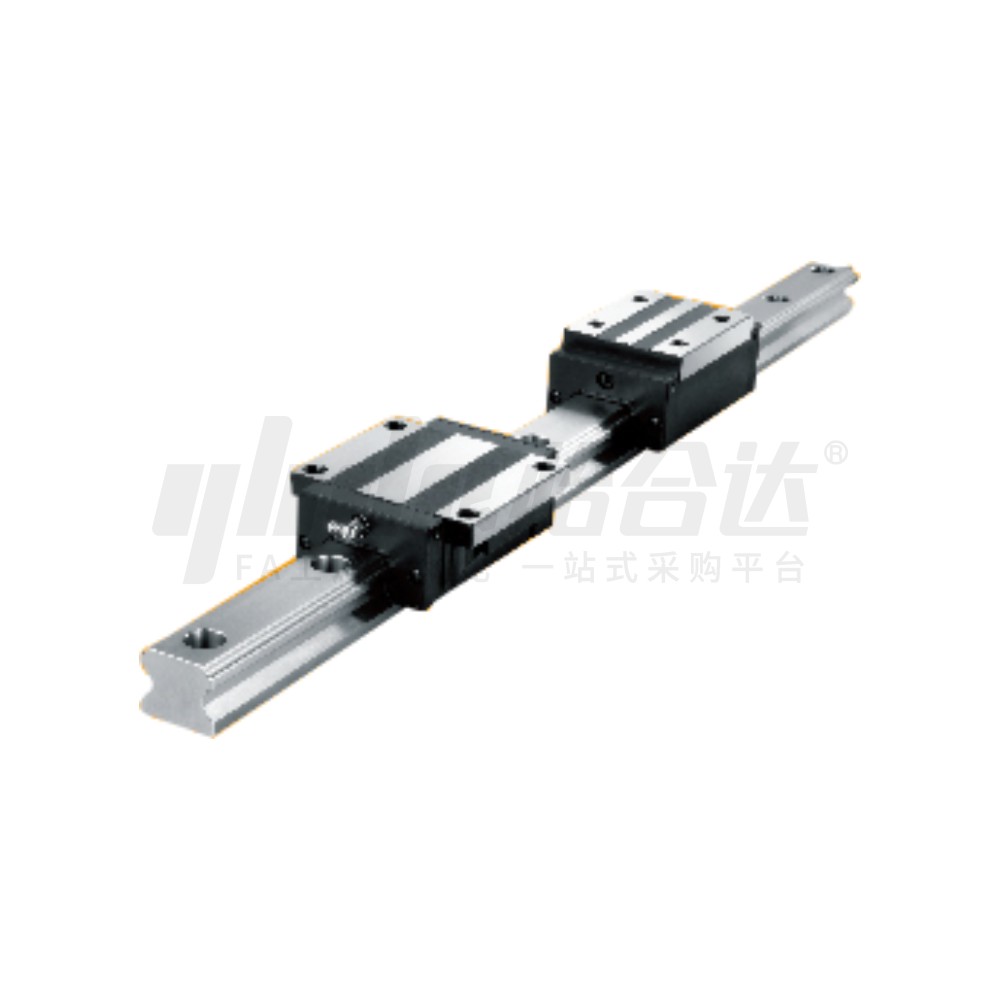

医疗高组装高型直线导轨普通级精密级滑块标准型

条件筛选：

类型高组装

载荷重载型

滑块形状标准型

滑轨宽度 15,20,25,30型

种类筛选直线导轨

产品型号：

请先点击左下侧选项进行选型>>

登录后可查看价格、加入购物车、一键购买

立即登录

SKU信息

3D模型

PDF下载

3D图库

型号：

型号筛选

未生成型号，还有 5 项未选择

代码

参数选型

滑块数量

精度等级

产品选型

H

L

100~3927

/1

技术图档

3D预览

材质图

参数图

材质图

代码	类型	精度等级	滑块固定方式	滑块数量	导轨固定方式	材质
						滑轨	滑块
Y-GXD01	组件	普通级	上锁式	单滑块	上锁式	S55C	SNCM220
Y-GXD02				双滑块
Y-GXD05		精密级		单滑块
Y-GXD06				双滑块

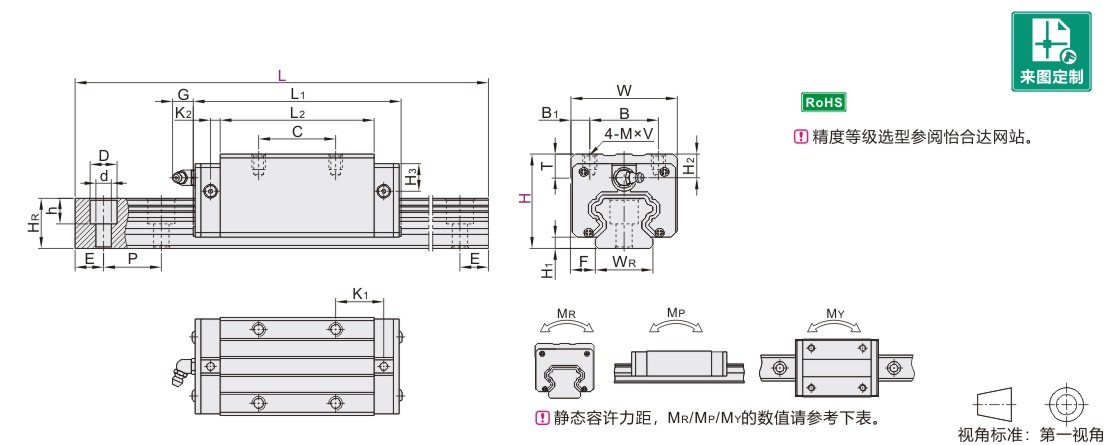

参数图

选型表

型号		L	H1	F	滑块尺寸
代码	H	L	H1	F	W	B	B1	C	L1	L2	K1	K2	G	M×V	T	H2	H3
Y-GXD01 Y-GXD02 Y-GXD05 Y-GXD06	28	100~1480	4.5	9.5	34	26	4	26	56.3	39.3	11.95	3.2	7	M4×5	7.2	8.3	8.3
	30	100~1960	5	12	44	32	6	36	72.9	51.3	12.65	5.8	12	M5×6	8	5	5
	40	100~1960	6.5	12.5	48	35	6.5	35	81.6	59	17.5	5.8		M6×8	10	10	10
	45	200~1960	8	16	60	40	10	40	97	71.4	22	6.8		M8×10	11.7	10	10
	55	200~2655	9.5	18	70	50	—	50	111.2	81	—	8.6	11.5	M8×12	12.7	15	15
	70	255~3486	10	20.5	86	60		60	137.7	102.5		10.6	13.5	M10×17	16	20	20
	80	300~3865	13	23.5	100	75		75	162.1	119.5		8.9		M12×18	18	21	21
	90	370~3927	15	31.5	126	76		70	199	149		8.9		M16×20	23	19	19

L尺寸的最小值由滑块长度与滑块数量而定。每个规格滑轨长度L最大可做到4000mm/条。

滑轨尺寸							基本额定负载(KN)		静态容许力矩(KN-m)			重量
WR	HR	D	h	d	P	固定螺钉	C(动)	Co(静)	MR	MP	MY	滑块(kg)	滑轨(kg/m)
15	15	7.5	5.3	4.5	60	M4×16	11.8	18.9	0.14	0.12	0.12	0.18	1.5
20	18	9.5	8.5	6		M5×16	19.2	29.5	0.29	0.23	0.23	0.3	2.4
23	22	11	9	7		M6×20	28.1	42.4	0.48	0.39	0.39	0.52	3.4
28	26	14	12	9	80	M8×25	39.2	57.8	0.79	0.62	0.62	0.86	4.8
34	29	14	12	9	80	M8×25	52	75.5	1.25	0.93	0.93	1.45	6.6
45	38	20	17	14	105	M12×35	83.8	117.9	2.57	1.81	1.81	2.83	11.5
53	44	23	20	16	120	M14×45	123.6	169.8	4.5	3.13	3.13	4.12	15.5
63	53	26	22	18	150	M16×50	198.8	265.3	8.36	6.11	6.11	6.43	21.9

N(安装孔数)/E(螺钉中心孔至端面距离)

H	L	N	E	H	L	N	E	H	L	N	E	H	L	N	E
H	最小单位1	(安装孔数)	E	H	最小单位1	(安装孔数)	E	H	最小单位1	(安装孔数)	E	H	最小单位1	(安装孔数)	E
28	100~139	2	E=[L-(N-1)×P]/2	30	680~739	12	E=[L-(N-1)×P]/2	40	802~861	14	E=[L-(N-1)×P]/2	45	1304~1383	17	E=[L-(N-1)×P]/2
	140~199	3			740~799	13			862~921	15			1384~1463	18
	200~259	4			800~859	14			922~981	16			1464~1543	19
	260~319	5			860~919	15			982~1041	17			1544~1623	20
	320~379	6			920~979	16			1042~1101	18			1624~1703	21
	380~439	7			980~1039	17			1102~1161	19			1704~1783	22
	440~499	8			1040~1099	18			1162~1221	20			1784~1863	23
	500~559	9			1100~1159	19			1222~1281	21			1864~1943	24
	560~619	10			1160~1219	20			1282~1341	22			1944~1960	25
	620~679	11			1220~1279	21			1342~1401	23		/
	680~739	12			1280~1339	22			1402~1461	24
	740~799	13			1340~1399	23			1462~1521	25
	800~859	14			1400~1459	24			1522~1581	26
	860~919	15			1460~1519	25			1582~1641	27
	920~979	16			1520~1579	26			1642~1701	28
	980~1039	17			1580~1639	27			1702~1761	29
	1040~1099	18			1640~1699	28			1762~1821	30
	1100~1159	19			1700~1759	29			1822~1881	31
	1160~1219	20			1760~1819	30			1882~1941	32
	1220~1279	21			1820~1879	31			1942~1960	33
	1280~1339	22			1880~1939	32		45	200~263	3
	1340~1399	23			1940~1960	33			264~343	4
	1400~1459	24		40	100~141	2			344~423	5
	1460~1480	25			142~201	3			424~503	6
30	100~139	2			202~261	4			504~583	7
	140~199	3			262~321	5			584~663	8
	200~259	4			322~381	6			664~743	9
	260~319	5			382~441	7			744~823	10
	320~379	6			442~501	8			824~903	11
	380~439	7			502~561	9			904~983	12
	440~499	8			562~621	10			984~1063	13
	500~559	9			622~681	11			1064~1143	14
	560~619	10			682~741	12			1144~1223	15
	620~679	11			742~801	13			1224~1303	16

H	L	N	E	H	L	N	E	H	L	N	E	H	L	N	E
H	最小单位1	(安装孔数)	E	H	最小单位1	(安装孔数)	E	H	最小单位1	(安装孔数)	E	H	最小单位1	(安装孔数)	E
55	200~255	3	E=[L-(N-1)×P]/2	70	255~336	3	E=[L-(N-1)×P]/2	80	300~385	3	E=[L-(N-1)×P]/2	90	370~477	3	E=[L-(N-1)×P]/2
	256~335	4			337~441	4			386~505	4			478~627	4
	336~415	5			442~546	5			506~625	5			628~777	5
	416~495	6			547~651	6			626~745	6			778~927	6
	496~575	7			652~756	7			746~865	7			928~1077	7
	576~655	8			757~861	8			866~985	8			1078~1227	8
	656~735	9			862~966	9			986~1105	9			1228~1377	9
	736~815	10			967~1071	10			1106~1225	10			1378~1527	10
	816~895	11			1072~1176	11			1226~1345	11			1528~1677	11
	896~975	12			1177~1281	12			1346~1465	12			1678~1827	12
	976~1055	13			1282~1386	13			1466~1585	13			1828~1977	13
	1056~1135	14			1387~1491	14			1586~1705	14			1978~2127	14
	1136~1215	15			1492~1596	15			1706~1825	15			2128~2277	15
	1216~1295	16			1597~1701	16			1826~1945	16			2278~2427	16
	1296~1375	17			1702~1806	17			1946~2065	17			2428~2577	17
	1376~1455	18			1807~1911	18			2066~2185	18			2578~2727	18
	1456~1535	19			1912~2016	19			2186~2305	19			2728~2877	19
	1536~1615	20			2017~2121	20			2306~2425	20			2878~3027	20
	1616~1695	21			2122~2226	21			2426~2545	21			3028~3177	21
	1696~1775	22			2227~2331	22			2546~2665	22			3178~3327	22
	1776~1855	23			2332~2436	23			2666~2785	23			3328~3477	23
	1856~1935	24			2437~2541	24			2786~2905	24			3478~3627	24
	1936~2015	25			2542~2646	25			2906~3025	25			3628~3777	25
	2016~2095	26			2647~2751	26			3026~3145	26			3778~3927	26
	2096~2175	27			2752~2856	27			3146~3265	27		/
	2176~2255	28			2857~2961	28			3266~3385	28
	2256~2335	29			2962~3066	29			3386~3505	29
	2336~2415	30			3067~3171	30			3506~3625	30
	2416~2495	31			3172~3276	31			3626~3745	31
	2496~2575	32			3277~3381	32			3746~3865	32
	2576~2655	33			3382~3486	33		/

P：螺钉孔间距离
E：螺钉中心孔至端面距离

精度基准

尺寸精度		普通级								精密级
		28	30	40	45	55	70	80	90	28	30	40	45	55	70	80	90
单滑块	高度H的容许尺寸误差	±0.1					±0.1			±0.03		±0.04		0 -0.04	0 -0.05		0 -0.07
	宽度F的容许尺寸误差
双滑块	高度H的相互误差	0.02		0.02			0.03			0.01		0.015		0.07			0.01
	宽度F的相互误差			0.03													0.015
滑块C面对滑轨A面的行走平行度		请在怡合达网站参阅行走精度表
滑块D面对滑轨B面的行走平行度
