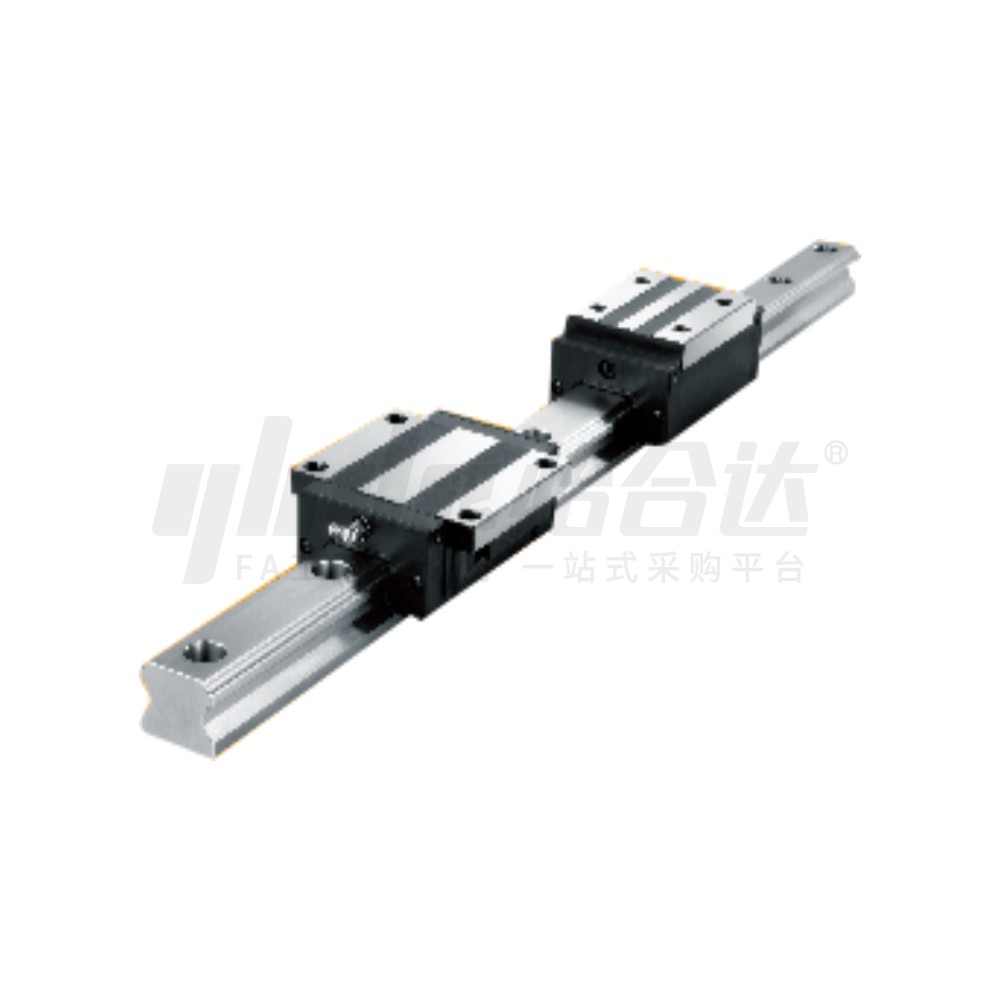

        医疗 高组装高型直线导轨 普通级 精密级 滑块法兰型

        条件筛选：

        类型 高组装
        载荷 重载型
        滑块形状 法兰型
        滑轨宽度 15,20,25,30型
        种类筛选 直线导轨

        产品型号：

        请先点击左下侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库
            型号：

            型号筛选

            未生成型号，还有 5 项未选择

            代码

            参数选型

            滑块数量

            精度等级

            产品选型

            H

            L

            100~3927
            /1

            技术图档

            3D预览

            材质图

            参数图

            材质图
            代码 类型
            		 精度等级 滑块固定方式
            		 滑块数量 导轨固定方式 材质
            滑轨 滑块
            Y-GXD21 组件 普通级 上锁式 单滑块 上锁式 S55C  SNCM220
            Y-GXD22 双滑块
            Y-GXD25 精密级 单滑块
            Y-GXD26 双滑块

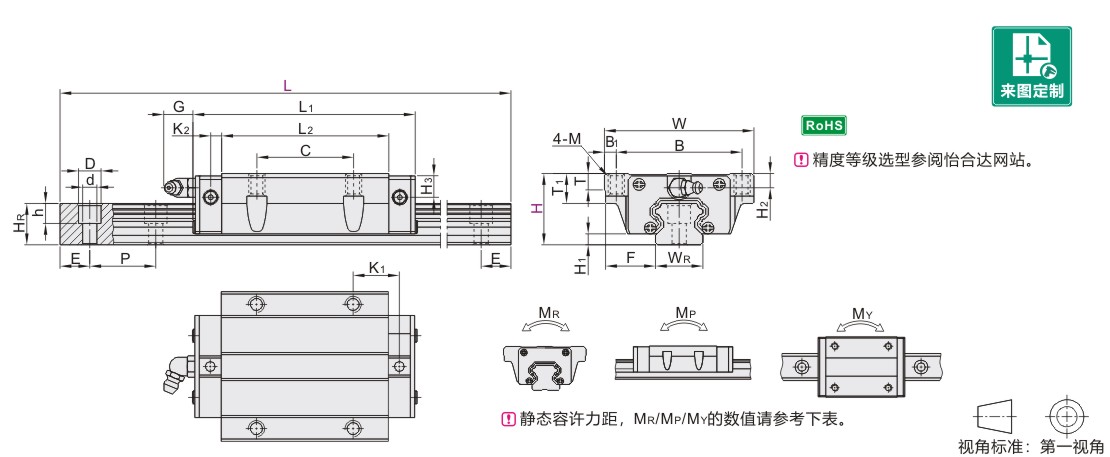

            参数图



            选型表

            型号 L
            		 H1 F 滑块尺寸
            代码 H W B B1 C L1 L2 K1 K2 G M T T1
            Y-GXD21
            Y-GXD22
            Y-GXD25
            Y-GXD26            		 24 100~1480 4.2 16 47 38 4.5 30 56.3 39.3 9.95 3.2 7 M5 7 11
            30 100~1480 5 21.5 63 53 5 40 72.9 51.3 8.65 5.8 12 M6 10
            36 100~1480 6.5 23.5 70 57 6.5 45 81.6 59 12.5 5.8 M8 11 16
            42 200~1480 8 31 90 72 9 52 97 71.4 16 6.8 M10 18
            48 200~2655 9.5 33 100 82 — 62 111.2 81 — 8.6 11.5 M10 13 21
            60 255~3486 10 37.5 120 100 80 137.7 102.5 10.6 13.5 M12 13 25
            70 300~3865 13 43.5 140 116 95 162.1 119.5 8.9 M14 19 32
            90 370~3927 15 53.5 170 142 110 199 149 M16 21.5 37.5



            L尺寸的最小值由滑块长度与滑块数量而定。            每个规格滑轨长度L最大可做到4000mm/条。



            滑块尺寸 滑轨尺寸 基本额定负载(KN) 容许静力矩(KN-m) 重量
            H2 H3 WR HR D h d P 固定螺钉 C(动) Co(静) MR MP MY 滑块(kg) 滑轨(kg/m)
            4.3 4.3 15 15 7.5 5.3 4.5 60 M4×16 11.8 18.9 0.14 0.12 0.12 0.18 1.5
            5 5 20 18 9.5 8.5 6 M5×16 19.2 29.5 0.29 0.23 0.23 0.4 2.4
            6 6 23 22 11 9 7 M6×20 28.1 42.4 0.48 0.39 0.39 0.62 3.4
            7 7 28 26 14 12 9 80 M8×25 39.2 57.8 0.79 0.62 0.62 1.09 4.8
            8 8 34 29 14 12 9 80 M8×25 52 75.5 1.25 0.93 0.93 1.61 6.6
            10 10 45 38 20 17 14 105 M12×35 83.8 117.9 2.57 1.81 1.81 2.98 11.5
            11 11 53 44 23 20 16 120 M14×45 123.6 169.8 4.5 3.13 3.13 4.17 15.5
            19 19 63 53 26 22 18 150 M16×50 198.8 265.3 8.36 6.11 6.11 8.73 21.9







            N(安装孔数)/E(螺钉中心孔至端面距离)

            H L
            最小单位1            		 N
            (安装孔数)            		 E   H L
            最小单位1            		 N
            (安装孔数)            		 E   H L
            最小单位1            		 N
            (安装孔数)            		 E
            24 100~131 2 E=[L-(N-1)×P]/2 30 740~799 13 E=[L-(N-1)×P]/2 36 1402~1461 24 E=[L-(N-1)×P]/2
            132~191 3 800~859 14 1462~1480 25
            192~251 4 860~919 15 42 200~263 3
            252~311 5 920~979 16 264~343 4
            312~371 6 980~1039 17 344~423 5
            372~431 7 1040~1099 18 424~503 6
            432~491 8 1100~1159 19 504~583 7
            492~551 9 1160~1219 20 584~663 8
            552~611 10 1220~1279 21 664~743 9
            612~671 11 1280~1339 22 744~823 10
            672~731 12 1340~1399 23 824~903 11
            732~791 13 1400~1459 24 904~983 12
            792~851 14 1460~1480 25 984~1063 13
            852~911 15 36 100~141 2 1064~1143 14
            912~971 16 142~201 3 1144~1223 15
            972~1031 17 202~261 4 1224~1303 16
            1032~1091 18 262~321 5 1304~1383 17
            1092~1151 19 322~381 6 1384~1463 18
            1152~1211 20 382~441 7 1464~1480 19
            1212~1271 21 442~501 8 /
            1272~1331 22 502~561 9
            1332~1391 23 562~621 10
            1392~1451 24 622~681 11
            1452~1480 25 682~741 12
            30 100~139 2 742~801 13
            140~199 3 802~861 14
            200~259 4 862~921 15
            260~319 5 922~981 16
            320~379 6 982~1041 17
            380~439 7 1042~1101 18
            440~499 8 1102~1161 19
            500~559 9 1162~1221 20
            560~619 10 1222~1281 21
            620~679 11 1282~1341 22
            680~739 12 1342~1401 23





            H L
            最小单位1            		 N
            (安装孔数)            		 E   H L
            最小单位1            		 N
            (安装孔数)            		 E   H L
            最小单位1            		 N
            (安装孔数)            		 E   H L
            最小单位1            		 N
            (安装孔数)            		 E
            48 200~255 3 E=[L-(N-1)×P]/2 60 255~336 3 E=[L-(N-1)×P]/2 70 300~385 3 E=[L-(N-1)×P]/2 90 370~477 3 E=[L-(N-1)×P]/2
            256~335 4 337~441 4 386~505 4 478~627 4
            336~415 5 442~546 5 506~625 5 628~777 5
            416~495 6 547~651 6 626~745 6 778~927 6
            496~575 7 652~756 7 746~865 7 928~1077 7
            576~655 8 757~861 8 866~985 8 1078~1227 8
            656~735 9 862~966 9 986~1105 9 1228~1377 9
            736~815 10 967~1071 10 1106~1225 10 1378~1527 10
            816~895 11 1072~1176 11 1226~1345 11 1528~1677 11
            896~975 12 1177~1281 12 1346~1465 12 1678~1827 12
            976~1055 13 1282~1386 13 1466~1585 13 1828~1977 13
            1056~1135 14 1387~1491 14 1586~1705 14 1978~2127 14
            1136~1215 15 1492~1596 15 1706~1825 15 2128~2277 15
            1216~1295 16 1597~1701 16 1826~1945 16 2278~2427 16
            1296~1375 17 1702~1806 17 1946~2065 17 2428~2577 17
            1376~1455 18 1807~1911 18 2066~2185 18 2578~2727 18
            1456~1535 19 1912~2016 19 2186~2305 19 2728~2877 19
            1536~1615 20 2017~2121 20 2306~2425 20 2878~3027 20
            1616~1695 21 2122~2226 21 2426~2545 21 3028~3177 21
            1696~1775 22 2227~2331 22 2546~2665 22 3178~3327 22
            1776~1855 23 2332~2436 23 2666~2785 23 3328~3477 23
            1856~1935 24 2437~2541 24 2786~2905 24 3478~3627 24
            1936~2015 25 2542~2646 25 2906~3025 25 3628~3777 25
            2016~2095 26 2647~2751 26 3026~3145 26 3778~3927 26
            2096~2175 27 2752~2856 27 3146~3265 27 /
            2176~2255 28 2857~2961 28 3266~3385 28
            2256~2335 29 2962~3066 29 3386~3505 29
            2336~2415 30 3067~3171 30 3506~3625 30
            2416~2495 31 3172~3276 31 3626~3745 31
            2496~2575 32 3277~3381 32 3746~3865 32
            2576~2655 33 3382~3486 33 /





            P：螺钉孔间距离
            E：螺钉中心孔至端面距离

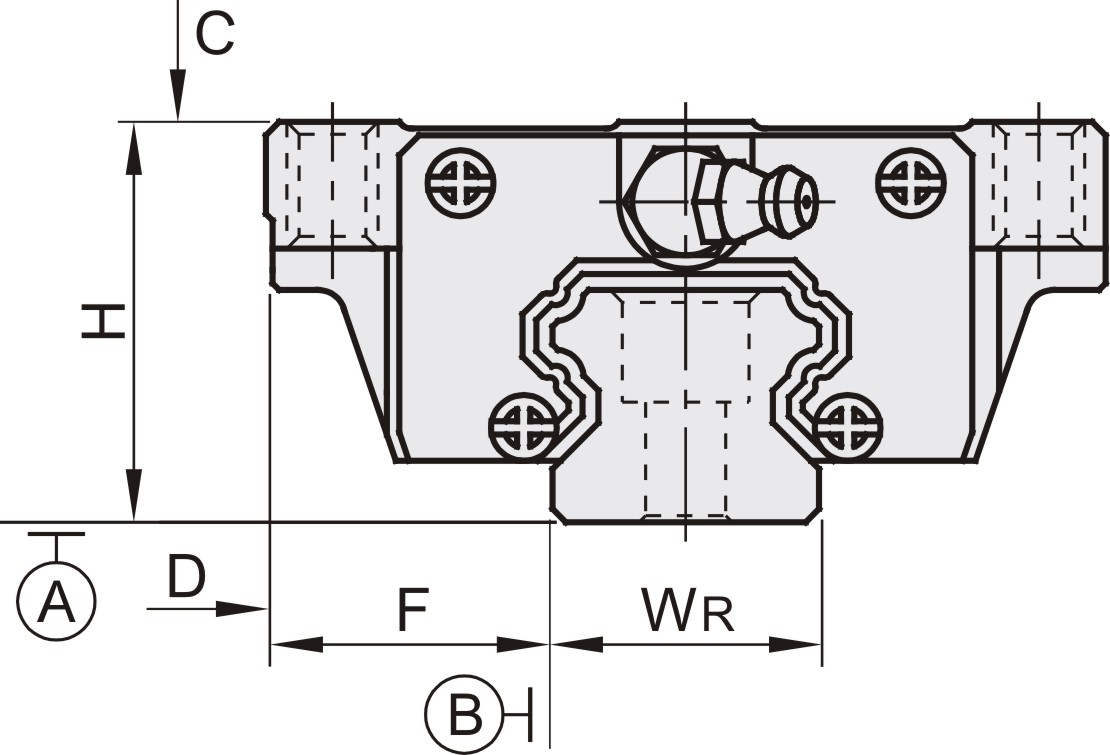

            精度基准

            尺寸精度
            		 普通级 精密级
            24 30 36 42 48 60 70 90 24 30 36 42 48 60 70 90
            单滑块 高度H的容许尺寸误差 ±0.1 ±0.1 ±0.03 ±0.04 0
            -0.04            		 0
            -0.05            		 0
            -0.07
            宽度F的容许尺寸误差
            双滑块 高度H的相互误差 0.02 0.02 0.03 0.01 0.01 0.07 0.01
            宽度F的相互误差 0.03 0.015 0.015 0.015
            滑块C面对滑轨A面的行走平行度 请在怡合达官网参阅行走精度表
            滑块D面对滑轨B面的行走平行度
