        医疗 高组装高型直线导轨 普通级 精密级 滑块长法兰型

        条件筛选：

        类型 高组装
        载荷 超重载型
        滑块形状 长法兰型
        滑轨宽度 20,25,30型
        种类筛选 直线导轨

        产品型号：

        请先点击左下侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库
            型号：

            型号筛选

            未生成型号，还有 5 项未选择

            代码

            参数选型

            滑块数量

            精度等级

            产品选型

            H

            L

            110~3927
            /1

            技术图档

            3D预览

            材质图

            参数图

            材质图
            代码 类型
            		 精度等级 滑块固定方式
            		 滑块数量 导轨固定方式 材质
            滑轨 滑块
            Y-GXD31 组件 普通级 上锁式 单滑块 上锁式 S55C  SNCM220
            Y-GXD32 双滑块
            Y-GXD35 精密级 单滑块
            Y-GXD36 双滑块

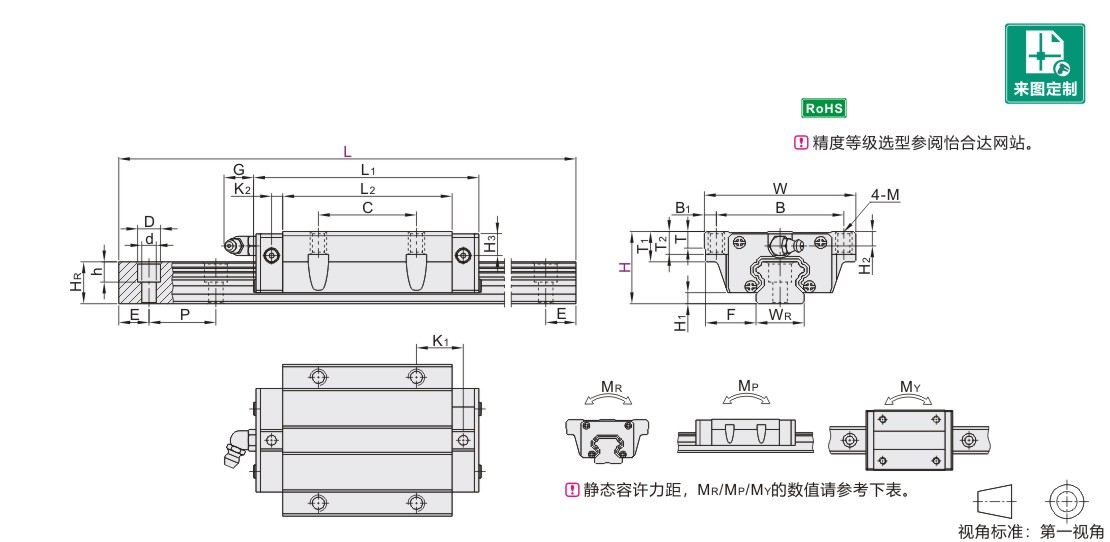

            参数图



            选型表

            型号 L
            		 H1 F 滑块尺寸
            代码 H W B B1 C L1 L2 K1 K2 G M T T1 T2
            Y-GXD31
            Y-GXD32
            Y-GXD35
            Y-GXD36            		 30 110~1480 5 21.5 63 53 5 40 88.8 67.2 18.6 5.8 12 M6 7 10 9.5
            36 160~1480 6.5 23.5 70 57 6.5 45 100.6 78 22 5.8 12 M8 11 16 10
            42 160~1480 8 31 90 72 9 52 119.2 93.6 27.1 6.8 12 M10 11 18 10
            48 200~2655 9.5 33 100 82 — 62 136.6 106.4 — 8.6 11.5 M10 13 21 13
            60 255~3486 10 37.5 120 100 80 169.5 134.3 10.6 13.5 M12 13 25 15
            70 300~3865 13 43.5 140 116 95 200.1 157.5 8.9 M14 19 32 17
            90 370~3927 15 53.5 170 142 110 253 203 M16 21.5 37.5 23



            L尺寸的最小值由滑块长度与滑块数量而定。            每个规格滑轨长度L最大可做到4000mm/条。



            滑块尺寸 滑轨尺寸 基本额定负载(KN) 容许静力矩(KN-m) 重量
            H2 H3 WR HR D h d P 固定螺钉 C(动) Co(静) MR MP MY 滑块(kg) 滑轨(kg/m)
            5 5 20 18 9.5 8.5 6 60 M5×16 23.3 39.3 0.38 0.39 0.39 0.52 2.4
            6 6 23 22 11 9 7 60 M6×20 34.4 56.6 0.63 0.67 0.67 0.82 3.4
            7 7 28 26 14 12 9 80 M8×25 47.9 77 1.05 1.07 1.07 1.43 4.8
            8 8 34 29 14 12 9 80 M8×25 63.6 100.6 1.67 1.6 1.6 2.11 6.6
            10 10 45 38 20 17 14 105 M12×35 102.4 157.3 3.43 3.13 3.13 3.9 11.5
            11 11 53 44 23 20 16 120 M14×45 151.1 226.4 6 5.4 5.4 5.49 15.5
            19 19 63 53 26 22 18 150 M16×50 253.5 375.9 11.84 11.84 11.84 11.89 21.9





            N(安装孔数)/E(螺钉中心孔至端面距离)

            H L
            最小单位1            		 N
            (安装孔数)            		 E   H L
            最小单位1            		 N
            (安装孔数)            		 E   H L
            最小单位1            		 N
            (安装孔数)            		 E
            30 110~139 2
            E=[L-(N-1)×P]/2
            		 36 160~201 3
            E=[L-(N-1)×P]/2
            		 42 160~183 2
            E=[L-(N-1)×P]/2
            140~199 3 202~261 4 184~263 3
            200~259 4 262~321 5 264~343 4
            260~319 5 322~381 6 344~423 5
            320~379 6 382~441 7 424~503 6
            380~439 7 442~501 8 504~583 7
            440~499 8 502~561 9 584~663 8
            500~559 9 562~621 10 664~743 9
            560~619 10 622~681 11 744~823 10
            620~679 11 682~741 12 824~903 11
            680~739 12 742~801 13 904~983 12
            740~799 13 802~861 14 984~1063 13
            800~859 14 862~921 15 1064~1143 14
            860~919 15 922~981 16 1144~1223 15
            920~979 16 982~1041 17 1224~1303 16
            980~1039 17 1042~1101 18 1304~1383 17
            1040~1099 18 1102~1161 19 1384~1463 18
            1100~1159 19 1162~1221 20 1464~1480 19
            1160~1219 20 1222~1281 21 /
            1220~1279 21 1282~1341 22
            1280~1339 22 1342~1401 23
            1340~1399 23 1402~1461 24
            1400~1459 24 1462~1480 25
            1460~1480 25 /



            N(安装孔数)/E(螺钉中心孔至端面距离)

            H L N E   H L N E   H L N E   H L N E
            最小单位1 (安装孔数) 最小单位1 (安装孔数) 最小单位1 (安装孔数) 最小单位1 (安装孔数)
            48 200~255 3 E=[L-(N-1)×P]/2 60 255~336 3 E=[L-(N-1)×P]/2 70 300~385 3 E=[L-(N-1)×P]/2 90 370~477 3 E=[L-(N-1)×P]/2
            256~335 4 337~441 4 386~505 4 478~627 4
            336~415 5 442~546 5 506~625 5 628~777 5
            416~495 6 547~651 6 626~745 6 778~927 6
            496~575 7 652~756 7 746~865 7 928~1077 7
            576~655 8 757~861 8 866~985 8 1078~1227 8
            656~735 9 862~966 9 986~1105 9 1228~1377 9
            736~815 10 967~1071 10 1106~1225 10 1378~1527 10
            816~895 11 1072~1176 11 1226~1345 11 1528~1677 11
            896~975 12 1177~1281 12 1346~1465 12 1678~1827 12
            976~1055 13 1282~1386 13 1466~1585 13 1828~1977 13
            1056~1135 14 1387~1491 14 1586~1705 14 1978~2127 14
            1136~1215 15 1492~1596 15 1706~1825 15 2128~2277 15
            1216~1295 16 1597~1701 16 1826~1945 16 2278~2427 16
            1296~1375 17 1702~1806 17 1946~2065 17 2428~2577 17
            1376~1455 18 1807~1911 18 2066~2185 18 2578~2727 18
            1456~1535 19 1912~2016 19 2186~2305 19 2728~2877 19
            1536~1615 20 2017~2121 20 2306~2425 20 2878~3027 20
            1616~1695 21 2122~2226 21 2426~2545 21 3028~3177 21
            1696~1775 22 2227~2331 22 2546~2665 22 3178~3327 22
            1776~1855 23 2332~2436 23 2666~2785 23 3328~3477 23
            1856~1935 24 2437~2541 24 2786~2905 24 3478~3627 24
            1936~2015 25 2542~2646 25 2906~3025 25 3628~3777 25
            2016~2095 26 2647~2751 26 3026~3145 26 3778~3927 26
            2096~2175 27 2752~2856 27 3146~3265 27 /
            2176~2255 28 2857~2961 28 3266~3385 28
            2256~2335 29 2962~3066 29 3386~3505 29
            2336~2415 30 3067~3171 30 3506~3625 30
            2416~2495 31 3172~3276 31 3626~3745 31
            2496~2575 32 3277~3381 32 3746~3865 32
            2576~2655 33 3382~3486 33 /



            P：螺钉孔间距离
            E：螺钉中心孔至端面距离



            精度基准

            尺寸精度
            		 普通级 精密级
            24 30 36 42 48 60 70 90 24 30 36 42 48 60 70 90
            单滑块 高度H的容许尺寸误差 ±0.1 ±0.1 ±0.03 ±0.04 0
            -0.04            		 0
            -0.05            		 0
            -0.07
            宽度F的容许尺寸误差
            双滑块 高度H的相互误差 0.02 0.02 0.03 0.01 0.01 0.07 0.01
            宽度F的相互误差 0.03 0.015 0.015 0.015
            滑块C面对滑轨A面的行走平行度 请在怡合达官网参阅行走精度表
            滑块D面对滑轨B面的行走平行度
