高组装高型直线导轨组件普通级精密级超重载型加长型

条件筛选：

类型高组装

载荷超重载型

滑块形状加长型

滑轨宽度 20,25,30型

种类筛选直线导轨

产品型号：

请先点击左下侧选项进行选型>>

登录后可查看价格、加入购物车、一键购买

立即登录

SKU信息

3D模型

3D图库

型号：

型号筛选

未生成型号，还有 5 项未选择

代码

参数选型

滑块数量

精度等级

产品选型

H

L

100~3927

/1

技术图档

3D预览

产品简介

产品问答

材质图

参数图

材质图

代码	类型	精度等级	滑块固定方式	滑块数量	导轨固定方式	材质
						滑轨	滑块
IBF01	组件	普通级	上锁式	单滑块	上锁式	S55C	SNCM220
IBF03				双滑块
IBF05		精密级		单滑块
IBF06				双滑块

精度等级选型参照精度等级表。

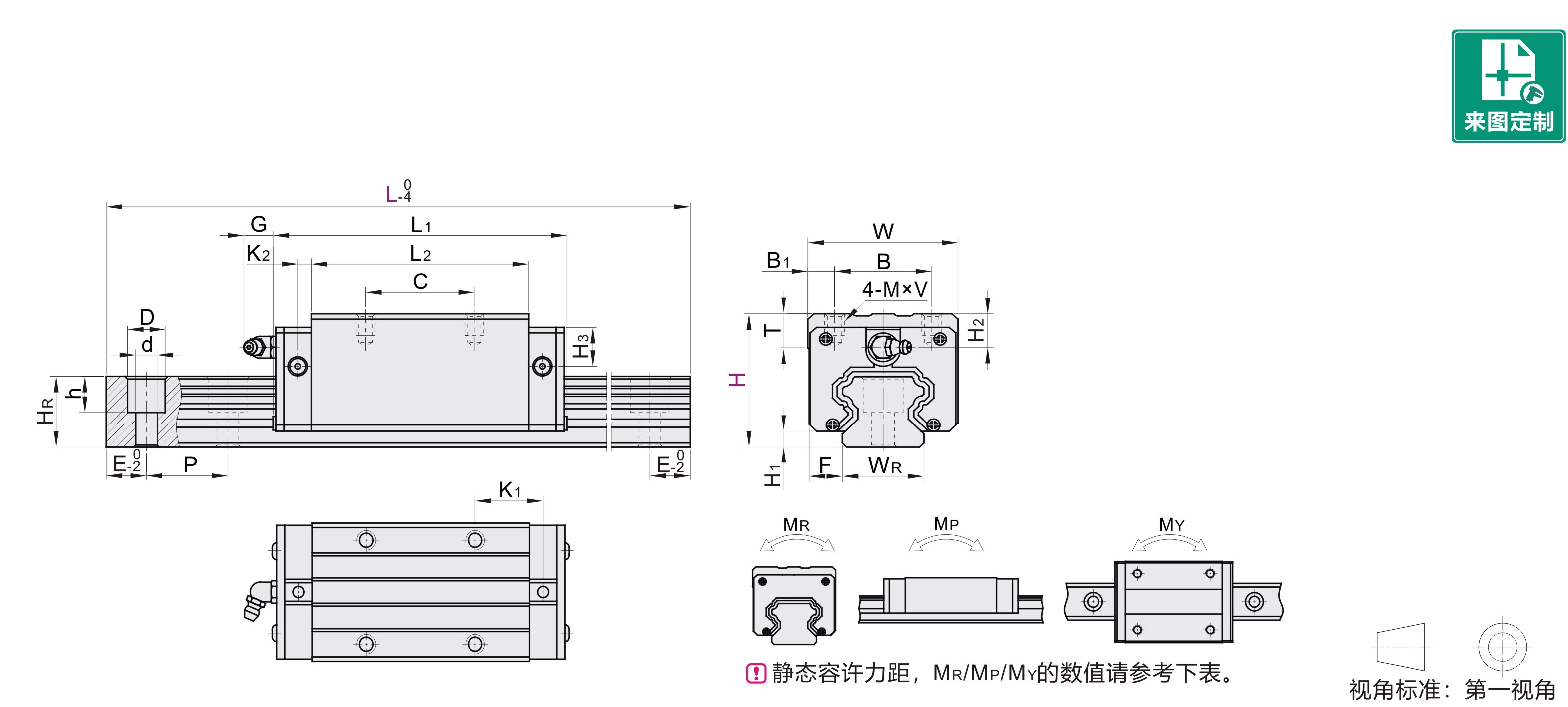

参数图

选型表

型号					L	H1		F			滑块尺寸
代码				H							W		B			B1			C		L1			L2			K1			K2			G			M×V	T		H2			H3
IBF01 IBF03 IBF05 IBF06				30	100~1960	5		12			44		32			6			50		88.8			67.2			5			5.8			12			M5×6	8		5			5
				40	160~1960	6.5		12.5			48		35			6.5					100.6			78			5.5			5.8						M6×8	10		10			10
				45	200~1960	8		16			60		40			10			60		119.2			93.6			5.8			6.8						M8×10	11.7
				55	200~2655	9.5		18			70		50			—			72		136.6			106.4			—			8.6			11.5			M8×12	12.7		15			15
				70	255~3486	10		20.5			86		60						80		169.5			134.3						10.6			13.5			M10×17	16		20			20
				80	300~3865	13		23.5			100		75						95		200.1			157.5						8.9						M12×18	18		21			21
				90	370~3927	15		31.5			126		76						120		253			203												M16×20	23		19			19

L尺寸的最小值由滑块长度与滑块数量而定。每个规格滑轨长度L最大可做到4000mm/条。

滑块尺寸		滑轨尺寸																		基本额定负载(KN)		静态容许力矩(KN-m)													重量
WR	HR	D			h			d				P			固定螺钉					C(动)	C0(静)	MR				MP				MY					滑块(kg)	滑轨(kg/m)
20	18	9.5			8.5			6				60			M5×16					23.3	39.3	0.38				0.39				0.39					0.39	2.4
23	22	11			9			7							M6×20					34.4	56.6	0.63				0.67				0.67					0.68	3.4
28	26	14			12			9				80			M8×25					47.9	77	1.05				1.07				1.07					1.12	4.8
34	29	14			12			9				80			M8×25					63.6	100.6	1.67				1.6				1.6					1.9	6.6
45	38	20			17			14				105			M12×35					102.4	157.3	3.43				3.13				3.13					3.7	11.5
53	44	23			20			16				120			M14×45					151.1	226.4	6				5.4				5.4					4.91	15.5
63	53	26			22			18				150			M16×50					253.5	375.9	11.84				11.84				11.84					8.76	21.9

H30~H45

N(安装孔数)/E(螺钉中心孔至端面距离)

H		L 最小单位1					N (安装孔数)					E
30		100~139					2					E=L-(N-1)xP/2
		140~199					3
		200~259					4
		260~319					5
		320~379					6
		380~439					7
		440~499					8
		500~559					9
		560~619					10
		620~679					11
		680~739					12
		740~799					13
		800~859					14
		860~919					15
		920~979					16
		980~1039					17
		1040~1099					18
		1100~1159					19
		1160~1219					20
		1220~1279					21
		1280~1339					22
		1340~1399					23
		1400~1459					24
		1460~1519					25
		1520~1579					26
		1580~1639					27
		1640~1699					28
		1700~1759					29
		1760~1819					30
		1820~1879					31

N(安装孔数)/E(螺钉中心孔至端面距离)

H			L 最小单位1				N (安装孔数)					E
30			1880~1939				32					E=L-(N-1)xP/2
			1940~1960				33
40			160~199				3
			200~261				4
			262~321				5
			322~381				6
			382~441				7
			442~501				8
			502~561				9
			562~621				10
			622~681				11
			682~741				12
			742~801				13
			802~861				14
			862~921				15
			922~981				16
			982~1041				17
			1042~1101				18
			1102~1161				19
			1162~1221				20
			1222~1281				21
			1282~1341				22
			1342~1401				23
			1402~1461				24
			1462~1521				25
			1522~1581				26
			1582~1641				27
			1642~1701				28
			1702~1761				29
			1762~1821				30

N(安装孔数)/E(螺钉中心孔至端面距离)

H			L 最小单位1					N (安装孔数)	E
40			1822~1881					31	E=L-(N-1)xP/2
			1882~1941					32
			1942~1960					33
45			200~263					3
			264~343					4
			344~423					5
			424~503					6
			504~583					7
			584~663					8
			664~743					9
			744~823					10
			824~903					11
			904~983					12
			984~1063					13
			1064~1143					14
			1144~1223					15
			1224~1303					16
			1304~1383					17
			1384~1463					18
			1464~1543					19
			1544~1623					20
			1624~1703					21
			1704~1783					22
			1784~1863					23
			1864~1943					24
			1944~1960					25

H55~H90

N(安装孔数)/E(螺钉中心孔至端面距离)

H	L 最小单位1				N (安装孔数)			E
55	200~255				3			E=
	256~335				4
	336~415				5
	416~495				6
	496~575				7
	576~655				8
	656~735				9
	736~815				10
	816~895				11
	896~975				12
	976~1055				13
	1056~1135				14
	1136~1215				15
	1216~1295				16
	1296~1375				17
	1376~1455				18
	1456~1535				19
	1536~1615				20
	1616~1695				21
	1696~1775				22
	1776~1855				23
	1856~1935				24
	1936~2015				25
	2016~2095				26
	2096~2175				27
	2176~2255				28
	2256~2335				29
	2336~2415				30
	2416~2495				31
	2496~2575				32
	2576~2655				33

N(安装孔数)/E(螺钉中心孔至端面距离)

H		L 最小单位1			N (安装孔数)				E
70		255~336			3				E=L-(N-1)xP/2
		337~441			4
		442~546			5
		547~651			6
		652~756			7
		757~861			8
		862~966			9
		967~1071			10
		1072~1176			11
		1177~1281			12
		1282~1386			13
		1387~1491			14
		1492~1596			15
		1597~1701			16
		1702~1806			17
		1807~1911			18
		1912~2016			19
		2017~2121			20
		2122~2226			21
		2227~2331			22
		2332~2436			23
		2437~2541			24
		2542~2646			25
		2647~2751			26
		2752~2856			27
		2857~2961			28
		2962~3066			29
		3067~3171			30
		3172~3276			31
		3277~3381			32
		3382~3486			33

N(安装孔数)/E(螺钉中心孔至端面距离)

H		L 最小单位1			N (安装孔数)				E
80		300~385			3				E=L-(N-1)xP/2
		386~505			4
		506~625			5
		626~745			6
		746~865			7
		866~985			8
		986~1105			9
		1106~1225			10
		1226~1345			11
		1346~1465			12
		1466~1585			13
		1586~1705			14
		1706~1825			15
		1826~1945			16
		1946~2065			17
		2066~2185			18
		2186~2305			19
		2306~2425			20
		2426~2545			21
		2546~2665			22
		2666~2785			23
		2786~2905			24
		2906~3025			25
		3026~3145			26
		3146~3265			27
		3266~3385			28
		3386~3505			29
		3506~3625			30
		3626~3745			31
		3746~3865			32

N(安装孔数)/E(螺钉中心孔至端面距离)

H		L 最小单位1					N (安装孔数)			E
90		370~477					3			E=L-(N-1)xP/2
		478~627					4
		628~777					5
		778~927					6
		928~1077					7
		1078~1227					8
		1228~1377					9
		1378~1527					10
		1528~1677					11
		1678~1827					12
		1828~1977					13
		1978~2127					14
		2128~2277					15
		2278~2427					16
		2428~2577					17
		2578~2727					18
		2728~2877					19
		2878~3027					20
		3028~3177					21
		3178~3327					22
		3328~3477					23
		3478~3627					24
		3628~3777					25
		3778~3927					26

P：螺钉孔间距离

E：螺钉中心孔至端面距离

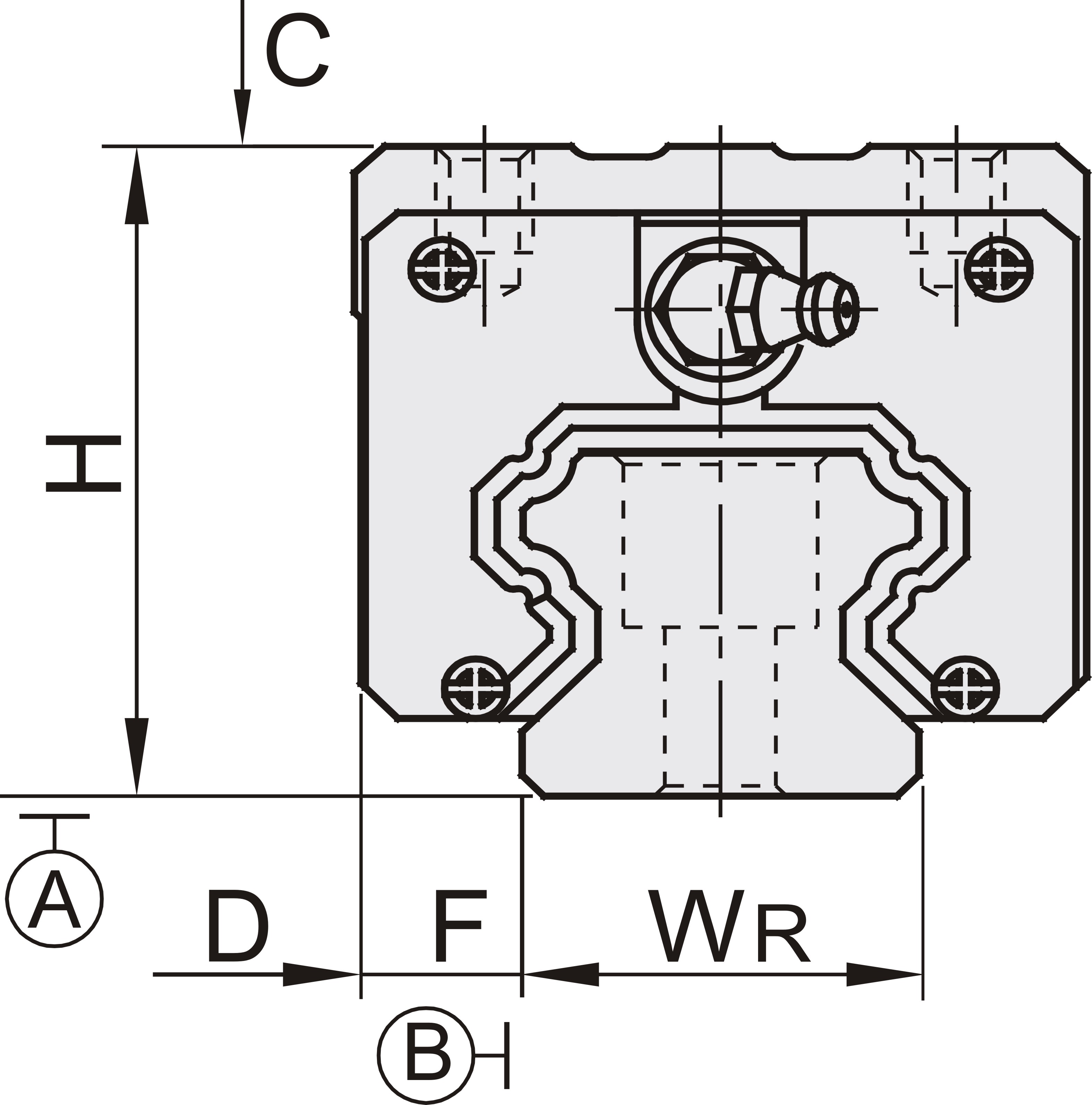

精度基准

尺寸精度		普通级							精密级
		30	40	45	55	70	80	90	30	40	45	55	70	80	90
单滑块	高度H的容许尺寸误差	±0.1		±0.1	±0.1				±0.03		±0.04	0 -0.04	0 -0.05		0 -0.07
	宽度F的容许尺寸误差
双滑块	高度H的相互误差	0.02		0.02	0.02	0.03			0.01		0.01	0.07			0.01
	宽度F的相互误差			0.03	0.03						0.015				0.015
滑块C面对滑轨A面的行走平行度		详情请在怡合达网站搜索查看
滑块D面对滑轨B面的行走平行度

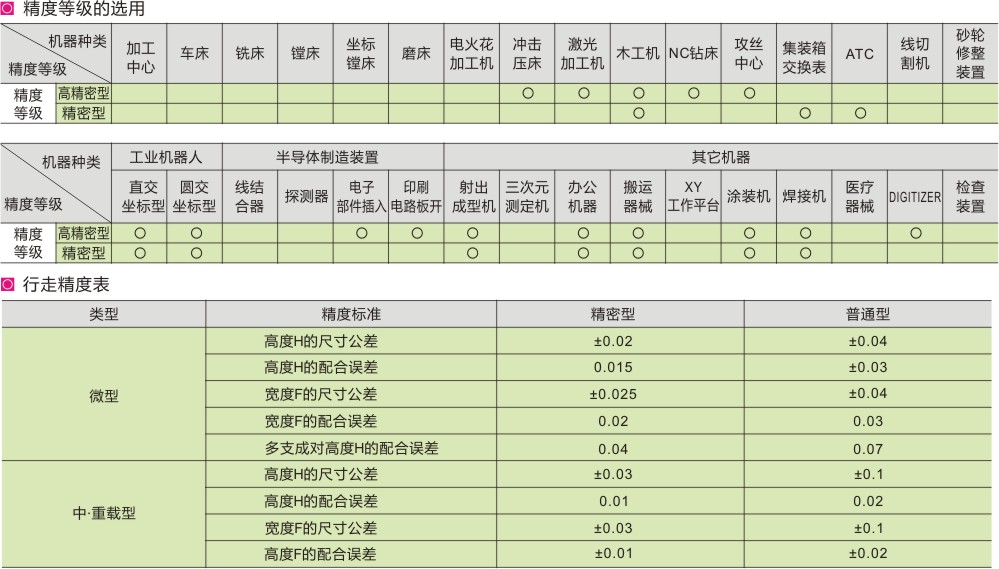

精度等级与行走精度表
