        微型宽幅直线导轨 普通级 精密级 滑块标准型 不锈钢材质

        条件筛选：

        类型 微型宽幅
        滑块形状 标准型
        滑轨宽度 7,9,12,15型
        种类筛选 直线导轨

        产品型号：

        请先点击左下侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库
            型号：

            型号筛选

            未生成型号，还有 5 项未选择

            代码

            参数选型

            滑块数量

            精度等级

            产品选型

            H

            L

            50~670
            /1

            技术图档

            3D预览

            产品简介

            产品问答

            材质图

            参数图

            材质图
            代码 类型 精度等级 滑块
            固定方式            		 滑块数量 导轨
            固定方式            		 材质
            滑轨 滑块
            IAJ01 组件 普通级 上锁式 单滑块 上锁式 SUS440C SUS440C
            IAJ02 双滑块
            IAJ05 精密级 单滑块
            IAJ06 双滑块



            精度等级选型参照精度等级表。

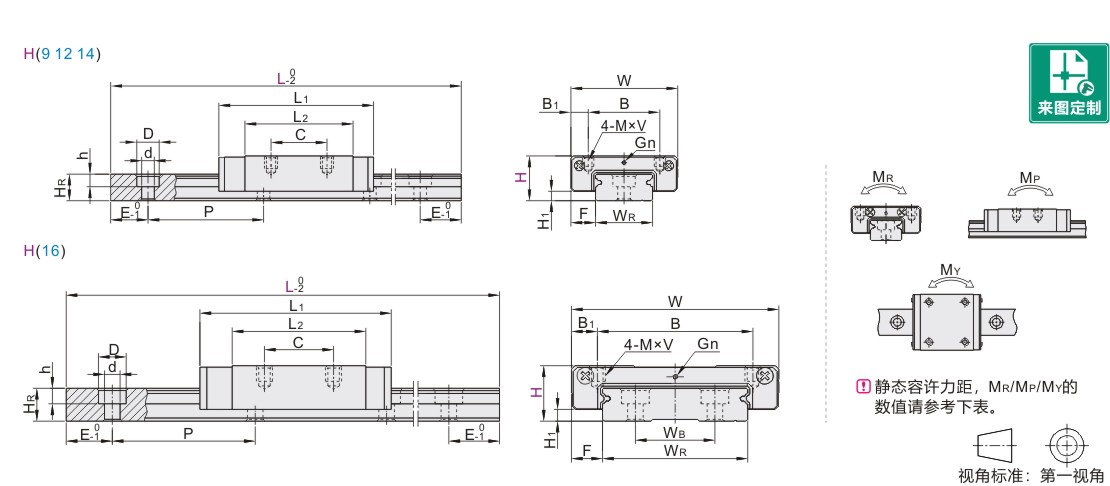

            参数图



            选型表

            型号 L 润滑
            系统
            		 H1 F 滑块尺寸
            代码 H W B B1 C L1 L2 Gn M×V
            IAJ01
            IAJ02
            IAJ05
            IAJ06            		 9 50~290 注油孔 2 5.5 25 19 3 10 30.8 20.6 Ø1.5 M3×3
            12 50~290 3 6 30 21 4.5 12 38.7 26.1 Ø1.2
            14 70~470 4 8 40 28 6 15 44 29.4 M3×4
            16 70~670 9 60 45 7.5 20 54.8 37.8 Ø3 M4×4.5



            L尺寸的最小值由滑块长度与滑块数量而定。 每个规格滑轨长度L最大可做到1000mm/条。



            滑轨尺寸 基本额定负载(KN)
            		 静态容许力矩(N-m) 重量
            WR WB HR D h d P 固定螺钉 C(动) C0(静) MR MP MY 滑块(kg) 滑轨(kg/m)
            14 — 5.2 6 3.2 3.5 30 M3×6 1.51 2.46 17.7 6.6 6.6 0.023 0.55
            18 6.5 4.5 M3×8 2.77 4.15 40.14 18.98 18.98 0.035 0.95
            24 8.5 8 4.5 40 M4×8 3.95 5.61 70.35 27.84 27.84 0.06 1.53
            42 23 9.5 M4×10 6.81 9.25 200.45 58.05 58.05 0.122 2.9



            技术参数



            N(安装孔数)/E(螺钉中心孔至端面距离)

            H L
            最小单位1            		 N
            (安装孔数)            		 E
            9    50~67 2 E=L-(N-1)xP/2
               68~97 3
            98~127 4
            128-157 5
            158~187 6
            188~217 7
            218~247 8
            248-277 9
            278~290 10
            12 50~67 2
            68~97 3
            98~127 4
            128~157 5
            158~187 6
            188~217 7
            218-247 8
            248~277 9
            278-290 10
            14 70~89 2
            90-129 3
            130-169 4
            170~209 5
            210~249 6
            250~289 7
            290~329 8
            330~369 9
            370~409 10
            410-449 11
            450~470 12



            N(安装孔数)/E(螺钉中心孔至端面距离)

            H L
            最小单位1            		 N
            (安装孔数)            		 E
            16 70~89 2 E=L-(N-1)xP/2
            90~129 3
            130~169 4
            170~209 5
            210~249 6
            250~289 7
            290~329 8
            330~369 9
            370~409 10
            410~449 11
            450~489 12
            490~529 13
            530~569 14
            570~609 15
            610~649 16
            650~670 17



            P：螺钉孔间距离

            E：螺钉中心孔至端面距离



            精度基准

            类型 尺寸精度(µm)
            		 普通级 精密级
            单组导轨
            		 单滑块 高度H的容许尺寸误差 ±0.04 ±0.02
            宽度F的容许尺寸误差 ±0.025
            双滑块 高度H的相互误差 0.03 0.015
            宽度F的相互误差 0.02
            多组导轨 多组导轨高度H的相互误差 0.07 0.04
            单组/多组导轨
            		 滑块C面对滑轨A面的行走平行度
            详情请在怡合达网站搜索查看
            滑块D面对滑轨B面的行走平行度





            精度等级与行走精度表
