图片仅供参考，请以已选的规格为准
微型宽幅直线导轨 组件 普通级 加长型 SUS440C材质
条件筛选：
类型 微型宽幅
滑块形状 加长型
滑轨宽度 7,9,12,15型
种类筛选 直线导轨
产品型号：
请先点击左下侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
型号筛选
未生成型号，还有 5 项未选择
代码
参数选型
滑块数量
精度等级
产品选型
H
L
50~670
/1
技术图档
3D预览
产品简介
产品问答
材质图
参数图
材质图
| 代码 | 类型 | 精度等级 | 滑块 固定方式 |
滑块数量 | 导轨 固定方式 |
材质 |
|||||||||||||||||
| 滑轨 | 滑块 | ||||||||||||||||||||||
| IAM01 | 组件 | 普通级 | 上锁式 | 单滑块 | 上锁式 | SUS440C | SUS440C | ||||||||||||||||
| IAM02 | 双滑块 | ||||||||||||||||||||||
| IAM05 | 精密级 | 单滑块 | |||||||||||||||||||||
| IAM06 | 双滑块 | ||||||||||||||||||||||
精度等级选型参照精度等级表。

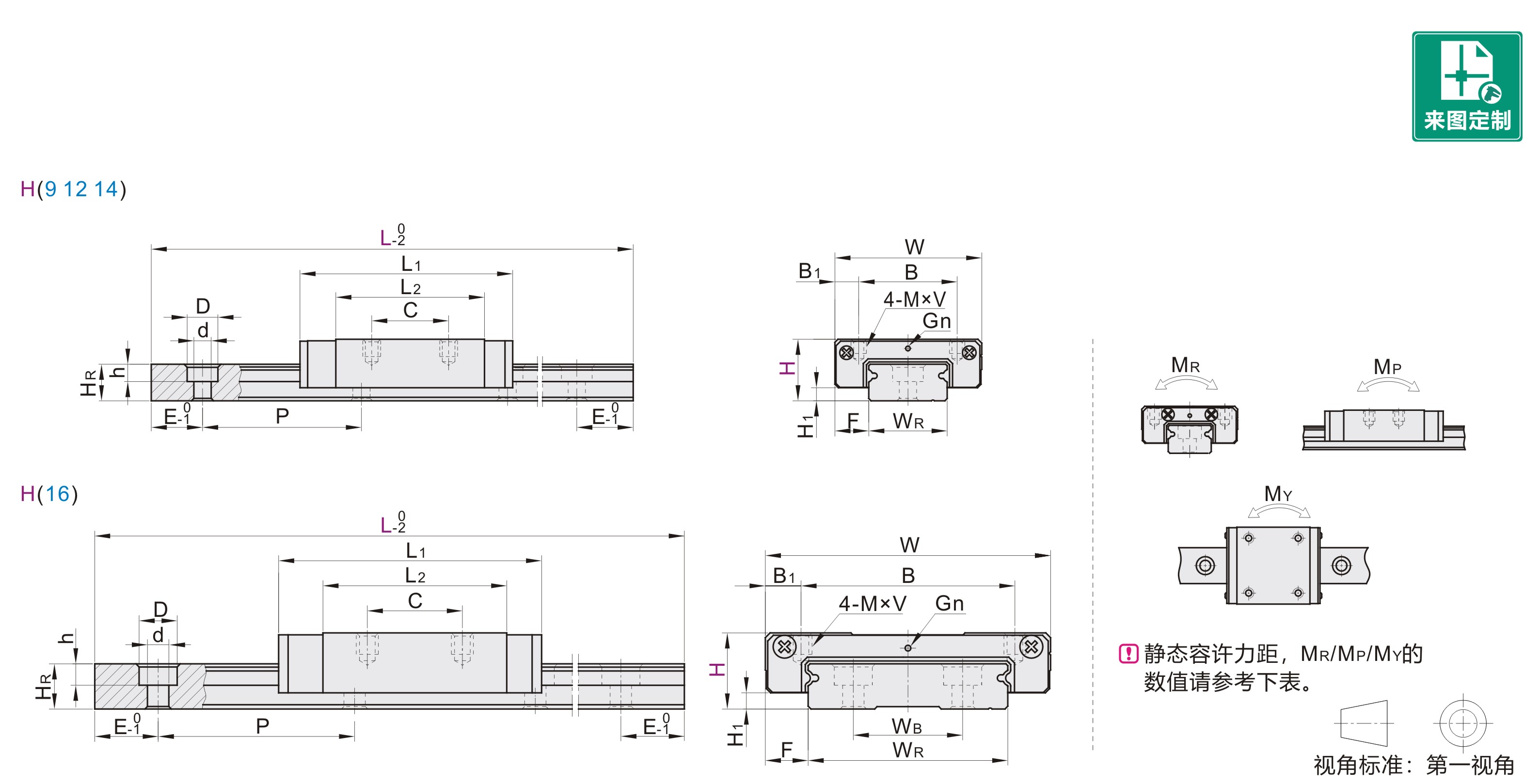

参数图
选型表
| 型号 | L | 润滑 系统 |
H1 | F | 滑块尺寸 | |||||||||||||||||||||||||||||||||||||||||||
| 代码 | H | W | B | B1 | C | L1 | L2 | Gn | M×V | |||||||||||||||||||||||||||||||||||||||
| IAM01 IAM02 IAM05 IAM06 |
9 | 50~290 | 注油孔 | 2 | 5.5 | 25 | 19 | 3 | 19 | 40.5 | 30.3 | Ø1.5 | M3×3 | |||||||||||||||||||||||||||||||||||
| 12 | 60~290 | 3 | 6 | 30 | 23 | 3.5 | 24 | 50.5 | 37.9 | Ø1.2 | ||||||||||||||||||||||||||||||||||||||
| 14 | 70~470 | 4 | 8 | 40 | 28 | 6 | 28 | 59 | 44.4 | M3×4 | ||||||||||||||||||||||||||||||||||||||
| 16 | 80~670 | 9 | 60 | 45 | 7.5 | 35 | 73.8 | 56.8 | Ø3 | M4×4.5 | ||||||||||||||||||||||||||||||||||||||
L尺寸的最小值由滑块长度与滑块数量而定。 每个规格滑轨长度L最大可做到1000mm/条。
| 滑轨尺寸 | 基本额定负载(KN) |
静态容许力矩(N-m) | 重量 |
||||||||||||||||||||||||||||||||||
| WR | WB | HR | D | h | d | P | 固定螺钉 | C(动) | C0(静) | MR | MP | MY | 滑块(kg) | 滑轨(kg/m) | |||||||||||||||||||||||
| 14 | — | 5.2 | 6 | 3.2 | 3.5 | 30 | M3×6 | 2.04 | 3.79 | 27.3 | 17.5 | 17.5 | 0.031 | 0.55 | |||||||||||||||||||||||
| 18 | 6.5 | 4.5 | M3×8 | 3.48 | 5.93 | 54.8 | 34.22 | 34.22 | 0.048 | 0.95 | |||||||||||||||||||||||||||
| 24 | 8.5 | 8 | 4.5 | 40 | M4×8 | 5.16 | 8.31 | 102.9 | 57.51 | 57.51 | 0.086 | 1.53 | |||||||||||||||||||||||||
| 42 | 23 | 9.5 | M4×10 | 9.01 | 13.49 | 300.5 | 123.9 | 123.9 | 0.174 | 2.9 | |||||||||||||||||||||||||||
技术参数
N(安装孔数)/E(螺钉中心孔至端面距离)
| H | L 最小单位1 |
N (安装孔数) |
E | |||||||
| 9 | 50~67 | 2 | E=L-(N-1)xP/2 | |||||||
| 68~97 | 3 | |||||||||
| 98~127 | 4 | |||||||||
| 128~157 | 5 | |||||||||
| 158~187 | 6 | |||||||||
| 188~217 | 7 | |||||||||
| 218~247 | 8 | |||||||||
| 248~277 | 9 | |||||||||
| 278~290 | 10 | |||||||||
| 12 | 60~67 | 2 | ||||||||
| 68~97 | 3 | |||||||||
| 98~127 | 4 | |||||||||
| 128~157 | 5 | |||||||||
| 158~187 | 6 | |||||||||
| 188~217 | 7 | |||||||||
| 218~247 | 8 | |||||||||
| 248~277 | 9 | |||||||||
| 278~290 | 10 | |||||||||
| 14 | 70~89 | 2 | ||||||||
| 90~129 | 3 | |||||||||
| 130~169 | 4 | |||||||||
| 170~209 | 5 | |||||||||
| 210~249 | 6 | |||||||||
| 250~289 | 7 | |||||||||
| 290~329 | 8 | |||||||||
| 330~369 | 9 | |||||||||
| 370~409 | 10 | |||||||||
| 410~449 | 11 | |||||||||
| 450~470 | 12 | |||||||||
N(安装孔数)/E(螺钉中心孔至端面距离)
| H | L 最小单位1 |
N (安装孔数) |
E | ||||
| 16 |
80~89 | 2 | E=L-(N-1)xP/2 | ||||
| 90~129 | 3 | ||||||
| 130~169 | 4 | ||||||
| 170~209 | 5 | ||||||
| 210~249 | 6 | ||||||
| 250~289 | 7 | ||||||
| 290~329 | 8 | ||||||
| 330~369 | 9 | ||||||
| 370~409 | 10 | ||||||
| 410~449 | 11 | ||||||
| 450~489 | 12 | ||||||
| 490~529 | 13 | ||||||
| 530~569 | 14 | ||||||
| 570~609 | 15 | ||||||
| 610~649 | 16 | ||||||
| 650~670 | 17 | ||||||
P：螺钉孔间距离
E：螺钉中心孔至端面距离

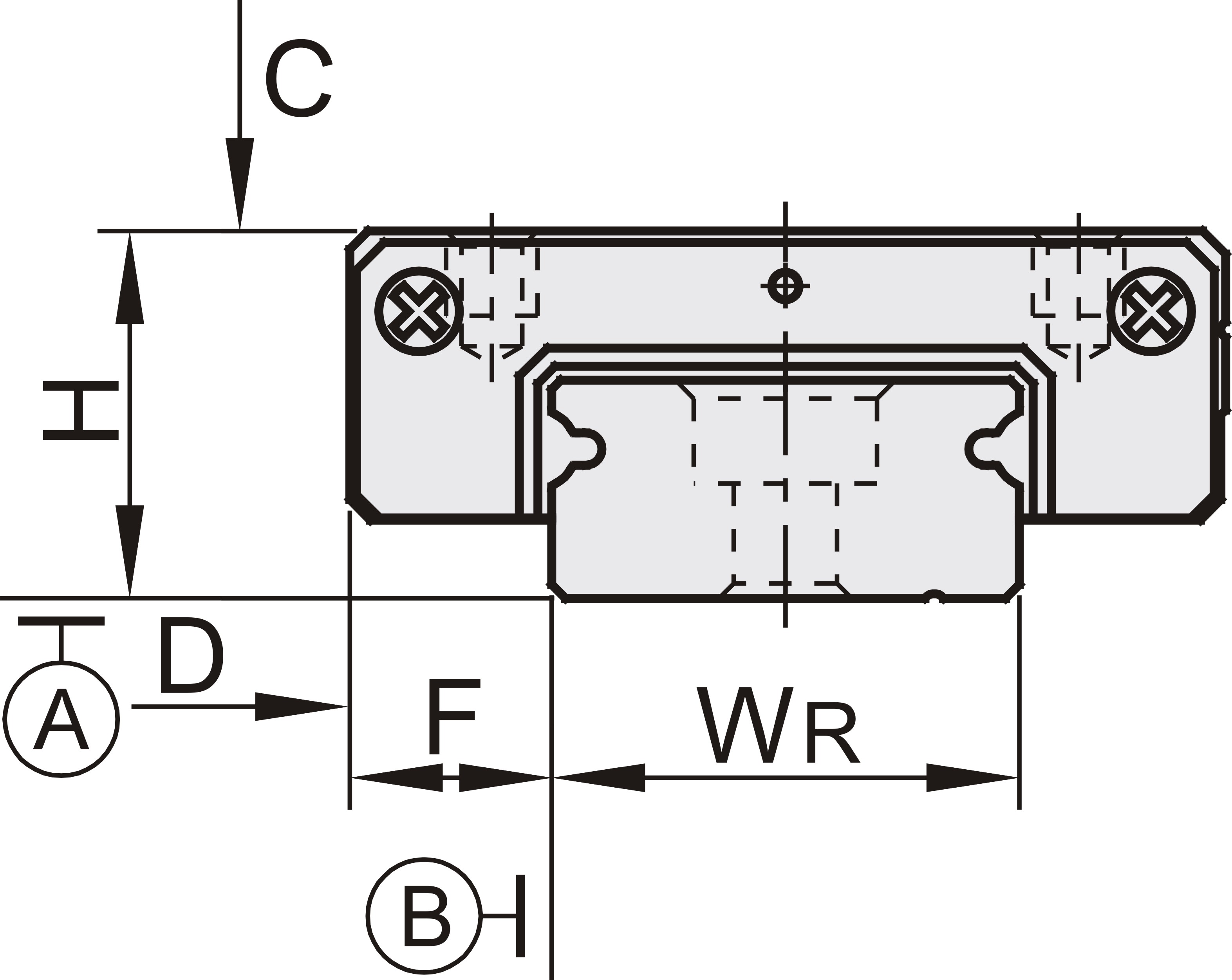

精度基准
| 类型 | 尺寸精度(µm) |
普通级 | 精密级 | |
| 单组导轨 |
单滑块 | 高度H的容许尺寸误差 | ±0.04 | ±0.02 |
| 宽度F的容许尺寸误差 | ±0.025 | |||
| 双滑块 | 高度H的相互误差 | 0.03 | 0.015 | |
| 宽度F的相互误差 | 0.02 | |||
| 多组导轨 | 多组导轨高度H的相互误差 | 0.07 | 0.04 | |
| 单组/多组导轨 |
滑块C面对滑轨A面的行走平行度 |
|
||
| 滑块D面对滑轨B面的行走平行度 | ||||
精度等级与行走精度表
-
