医疗 微型直线导轨 普通级 精密级 滑块标准型 不锈钢材质
条件筛选：
类型 微型
滑块形状 标准型
滑轨宽度 7,9,12,15型
种类筛选 直线导轨
产品型号：
请先点击左下侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
型号筛选
未生成型号，还有 5 项未选择
代码
参数选型
滑块数量
精度等级
产品选型
H
L
35~670
/1
技术图档
3D预览
产品问答
材质图
参数图
材质图
| 代码 | 类型 |
精度等级 | 滑块固定方式 |
滑块数量 | 导轨固定方式 | 材质 |
|
| 滑轨 | 滑块 | ||||||
| Y-GXA01 | 组件 | 普通级 | 上锁式 | 单滑块 | 上锁式 | SUS440C | SUS440C |
| Y-GXA02 | 双滑块 | ||||||
| Y-GXA05 | 精密级 | 单滑块 | |||||
| Y-GXA06 | 双滑块 | ||||||

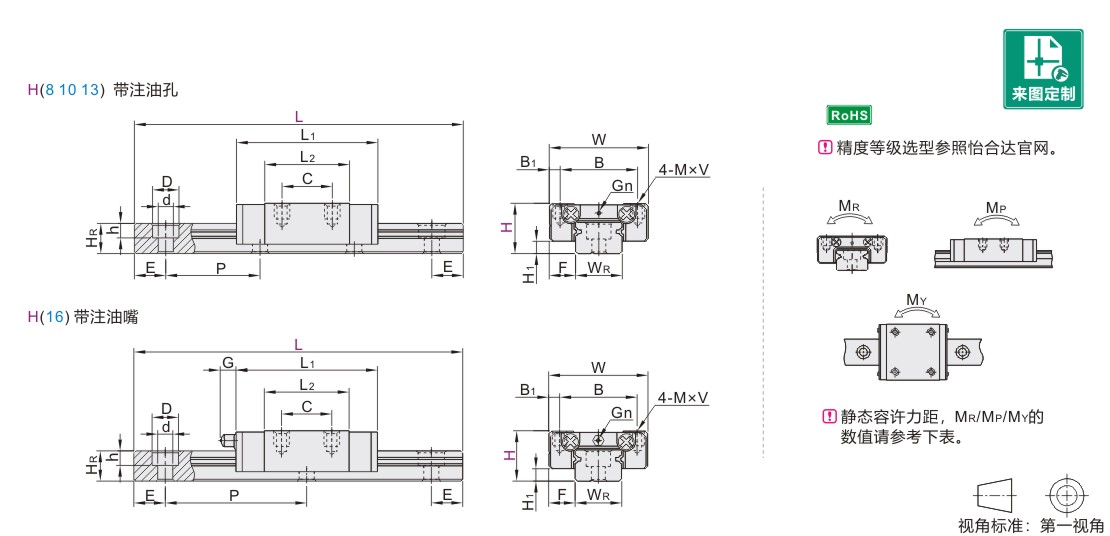

参数图
选型表
| 型号 |
L |
润滑 系统 |
H1 |
F |
滑块尺寸 |
|||||||||
| 代码 | H | W | B | B1 | C | L1 | L2 | G | Gn | M×V | ||||
| Y-GXA01 Y-GXA02 Y-GXA05 Y-GXA06 |
8 | 40~130 | 带注油孔 | 1.5 | 5 | 17 | 12 | 2.5 | 8 | 22.4 | 12.4 | — | Ø1.2 | M2×2.5 |
| 10 | 35~275 | 2.2 | 5.5 | 20 | 15 | 10 | 28.8 | 18.2 | M3×3 | |||||
| 13 | 45~470 | 3 | 7.5 | 27 | 20 | 3.5 | 15 | 34 | 20 | M3×3.5 | ||||
| 16 | 70~670 | 带注油嘴 | 4 | 8.5 | 32 | 25 | 20 | 42 | 26 | 4.5 | Ø3 | M3×4 | ||
L尺寸的最小值由滑块长度与滑块数量而定。 每个规格滑轨长度L最大可做到1000mm/条。
| 滑轨尺寸 |
基本额定负载(KN) |
静态容许力矩(N-m) |
重量 |
||||||||||
| WR | HR | D | h | d | P | 固定螺钉 | C(动) | Co(静) | MR | MP | MY | 滑块(kg) | 滑轨(kg/m) |
| 7 | 4.7 | 4.2 | 2.3 | 2.4 | 15 | M2×6 | 0.98 | 1.26 | 4.7 | 2.85 | 2.85 | 0.008 | 0.22 |
| 9 | 6.05 | 6 | 3.3 | 3.5 | 20 | M3×8 | 1.88 | 2.6 | 11.82 | 7.38 | 7.38 | 0.015 | 0.35 |
| 12 | 7.5 | 4.5 | 25 | 2.82 | 3.89 | 25.44 | 13.7 | 13.7 | 0.034 | 0.63 | |||
| 15 | 9.5 | 40 | M3×10 | 4.64 | 5.61 | 45.1 | 21.6 | 21.6 | 0.053 | 1.03 | |||
N(安装孔数)/E(螺钉中心孔至端面距离)
| H |
L 最小单位1 |
N (安装孔数) |
E | H |
L 最小单位1 |
N (安装孔数) |
E | |
| 8 | 40-50 | 3 |
|
13 | 333-357 | 14 |
|
|
| 51-65 | 4 | 358-382 | 15 | |||||
| 66-80 | 5 | 383-407 | 16 | |||||
| 81-95 | 6 | 408-432 | 17 | |||||
| 96-110 | 7 | 433-457 | 18 | |||||
| 111-125 | 8 | 458-470 | 19 | |||||
| 126-130 | 9 | 16 | 70-87 | 2 | ||||
| 10 | 35-47 | 2 | 88-127 | 3 | ||||
| 48-67 | 3 | 128-167 | 4 | |||||
| 68-87 | 4 | 168-207 | 5 | |||||
| 88-107 | 5 | 208-247 | 6 | |||||
| 108-127 | 6 | 248-287 | 7 | |||||
| 128-147 | 7 | 288-327 | 8 | |||||
| 148-167 | 8 | 328-367 | 9 | |||||
| 168-187 | 9 | 368-407 | 10 | |||||
| 188-207 | 10 | 408-447 | 11 | |||||
| 208-227 | 11 | 448-487 | 12 | |||||
| 228-247 | 12 | 488-527 | 13 | |||||
| 248-267 | 13 | 528-567 | 14 | |||||
| 268-275 | 14 | 568-607 | 15 | |||||
| 13 | 45-57 | 2 | 608-647 | 16 | ||||
| 58-82 | 3 | 648-670 | 17 | |||||
| 83-107 | 4 | / | ||||||
| 108-132 | 5 | |||||||
| 133-157 | 6 | |||||||
| 158-182 | 7 | |||||||
| 183-207 | 8 | |||||||
| 208-232 | 9 | |||||||
| 233-257 | 10 | |||||||
| 258-282 | 11 | |||||||
| 283-307 | 12 | |||||||
| 308-332 | 13 | |||||||
P：螺钉孔间距离 E：螺钉中心孔至端面距离

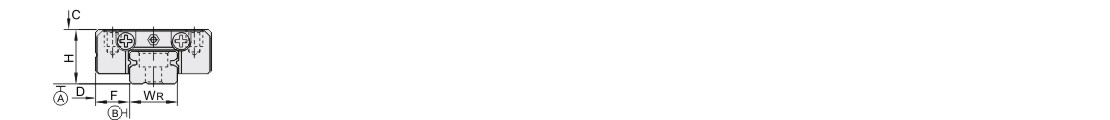

精度基准
| 类型 | 尺寸精度(µm) | 普通级 | 精密级 | |
| 单组导轨 | 单滑块 | 高度H的容许尺寸误差 | ±0.04 | ±0.02 |
| 宽度F的容许尺寸误差 | ±0.025 | |||
| 双滑块 | 高度H的相互误差 | 0.03 | 0.015 | |
| 宽度F的相互误差 | 0.02 | |||
| 多组导轨 | 多组导轨高度H的相互误差 | 0.07 | 0.04 | |
| 单组/多组导轨 | 滑块C面对滑轨A面的行走平行度 | 请在怡合达网站参阅行走精度表 | ||
| 滑块D面对滑轨B面的行走平行度 | ||||
-
