        微型直线导轨 普通级 滑块标准型 不锈钢材质

        品牌名称：

        怡合达

        条件筛选：

        类型 微型
        精度等级 普通级
        滑块形状 标准型
        滑轨宽度 5,7,9,12,15型
        种类筛选 直线导轨

        产品型号：

        请先点击左下侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          SKU信息
          3D模型
          PDF下载
          3D图库
          常规选型
          图纸选型
          型号：

          型号筛选

          未生成型号，还有 4 项未选择

          代码

          参数选型

          滑块数量

          产品选型

          H

          L

          35~670
          /1

          技术图档

          3D预览

          产品简介

          产品问答

          材质图

          参数图

          材质图
          代码 类型 精度
          等级          		 滑块
          固定方式          		 滑块数量 导轨
          固定方式          		 材质
          滑轨 滑块
          IAC11 组件 普通级 上锁式 单滑块 上锁式 SUS440C SUS440C
          IAC12 双滑块





          详情请在怡合达网站搜索查看

          静态容许力距，MR/Mp/MY的数值请参考下表。

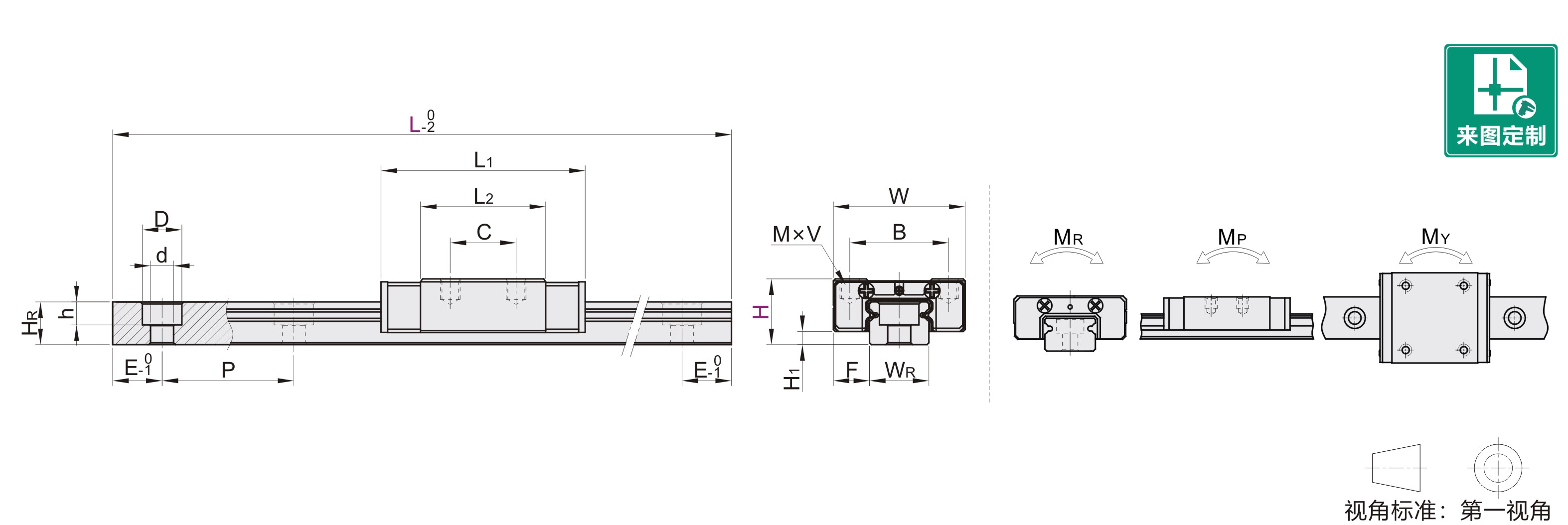

          参数图



          选型表

          型号 L
          		 H1
          		 F
          		 滑块尺寸
          		 滑轨尺寸
          代码 H W B C L1 L2 M×V WR HR
          IAC11
          IAC12          		 6 40~130 1.5 3.5 12 8 — 16 9.6 M2×1.5 5 3.6
          8 5 17 12 8 22.8 13.6 M2×2.5 7 4.8
          10 35~467 2 5.5 20 15 10 29 19 M3×3 9 6.5
          13 45~470 2.5 7.5 27 20 15 34.8 20.6 M3×3.5 12 7.5
          16 70~670 4 8.5 32 25 20 40.6 26 M3×4 15 10



          L尺寸的最小值由滑块长度与滑块数量而定。  每个规格滑轨长度L最大可做到1000mm/条。   H6规格配送M2螺钉发货，无需单独购买。



          型号
          		 滑轨尺寸
          		 基本额定负载(KN)
          		 静态容许力距(N-M)
          		 重量
          代码 H D d h P C(动) Co(静) MR MP MY 滑块(Kg) 滑轨(Kg/m)
          IAC11
          IAC12          		 6 3.6 2.4 0.8 15 0.38 0.54 1.46 0.81 0.81 0.003 0.12
          8 4.2 2.4 2.3 15 0.97 1.32 5.18 2.82 2.82 0.01 0.22
          10 6 3.5 3.5 20 1.80 2.34 12.19 6.99 6.99 0.017 0.38
          13 4.5 25 2.67 3.25 21.60 11.85 11.85 0.037 0.55
          16 40 4.65 5.84 48.41 25.23 25.23 0.062 1.07



          技术参数



          N(安装孔数)/E(螺钉中心孔至端面距离)

          代码 L
          最小单位1          		 N
          (安装孔数)          		 E
          6
          8          		 40~50 3  E=L-(N-1)×P/2
          51~65 4
          66~80 5
          81~95 6
          96~ 110 7
          111~ 125 8
          126~ 130 9
          10  35~47 2
          48~67 3
          68~87 4
          88~107 5
          108~ 127 6
          128~ 147 7
          148~ 167 8
          168~ 187 9
          188~207 10
          208~227 11
          228~247 12
          248~267 13
          268~287 14
          288~307 15
          308~327 16
          328~347 17
          348~367 18
          368~387 19
          388~407 20
          408~427 21
          428~447 22
          448~467 23
          13  45~57 2
          58~82 3
          83~107 4
          108~ 132 5
          133~ 157 6



          H L
          最小单位1          		 N
          (安装孔数)          		 E
          13  158~ 182 7  E=[L-(N-1)×P]/2
          183~207 8
          208~232 9
          233~257 10
          258~282 11
          283~307 12
          308~332 13
          333~357 14
          358~382 15
          383~407 16
          408~432 17
          433~457 18
          458~470 19
          16  70~87 2
          88~ 127 3
          128~ 167 4
          168~207 5
          208~247 6
          248~287 7
          288~327 8
          328~367 9
          368~407 10
          408~447 11
          448~487 12
          488~527 13
          528~567 14
          568~607 15
          608~647 16
          648~670 17



          N（安装孔数）
          P（滑轨螺孔间距离）
          E（滑轨两端螺孔圆心至端面距离）
          特殊长度，我司可做长度拼接。

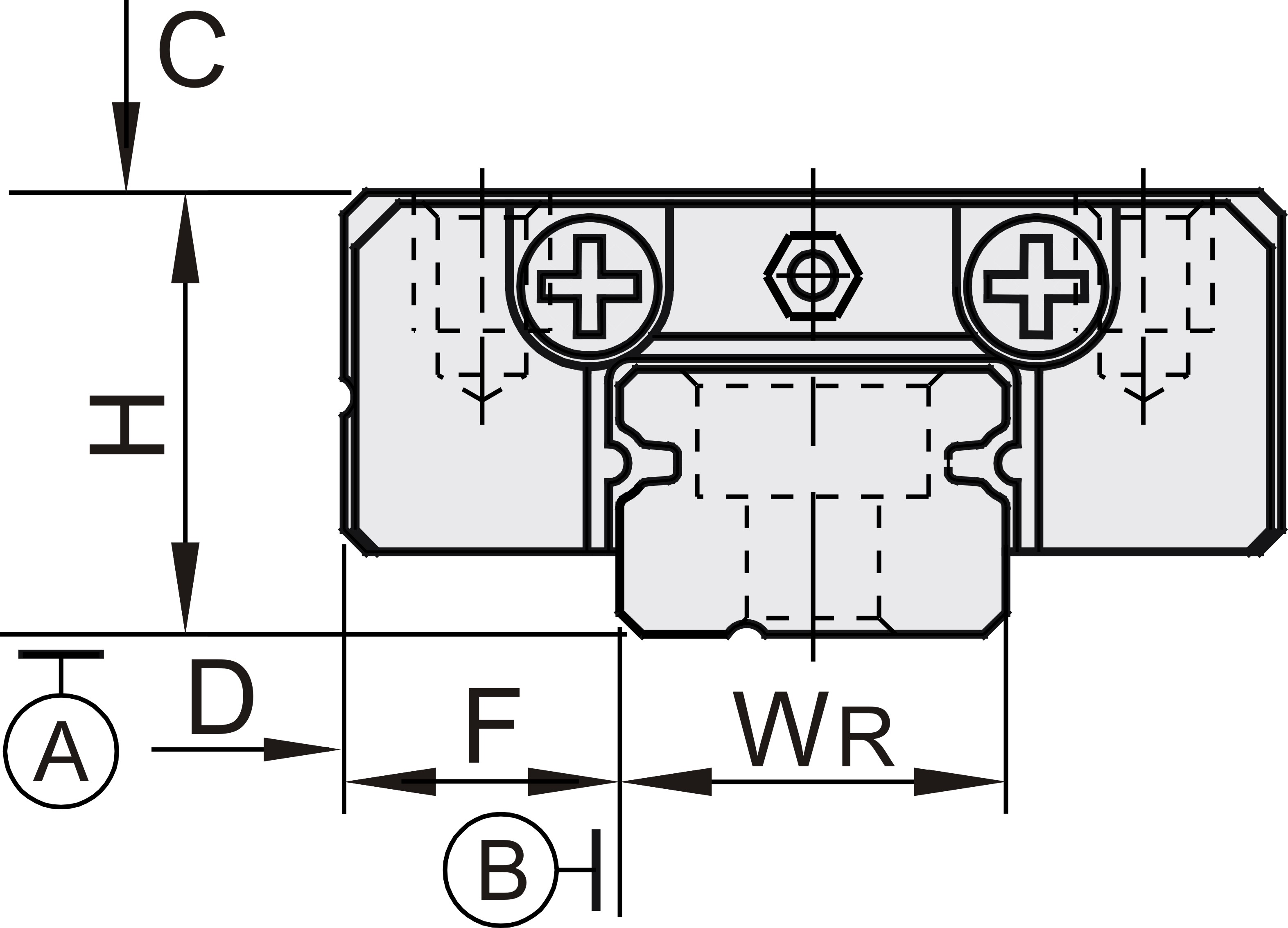

           精度基准

          尺寸精度(µm) 普通级
          单滑块 高度H的容许尺寸误差 ±0.04
          宽度F的容许尺寸误差
          双滑块 高度H的相互误差 0.03
          宽度F的相互误差
          多组导轨高度H的相互误差 0.07
          滑块C面对滑轨A面的行走平行度 请参阅(下表)
          行走平行度表
          滑块D面对滑轨B面的行走平行度





           行走平行度表

          滑轨长度(mm) 精度等级(μm)
          0 ~50 12
          50 ~80 13
          80 ~ 125 14
          125 ~200 15
          200 ~250 16
          250 ~315 17
          315 ~400 18
          400 ~500 19
          500 ~630 20



          行走平行度指轨道螺孔锁紧后的行走精度。



          精度等级与行走精度表
