        医疗 微型宽幅直线导轨 普通级 精密级 滑块标准型 不锈钢材质

        条件筛选：

        类型 微型宽幅
        滑块形状 标准型
        滑轨宽度 7,9,12,15型
        种类筛选 直线导轨

        产品型号：

        请先点击左下侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库
            型号：

            型号筛选

            未生成型号，还有 5 项未选择

            代码

            参数选型

            滑块数量

            精度等级

            产品选型

            H

            L

            50~670
            /1

            技术图档

            3D预览

            产品问答

            材质图

            参数图

            材质图
            代码 类型
            		 精度等级 滑块固定方式
            		 滑块数量 导轨固定方式 材质
            滑轨 滑块
            Y-GXA21 组件 普通级 上锁式 单滑块 上锁式 SUS440C  SUS440C
            Y-GXA22 双滑块
            Y-GXA25 精密级 单滑块
            Y-GXA26 双滑块





            参数图



            选型表

            型号 L 润滑
            系统
            		 H1 F 滑块尺寸
            代码 H W B B1 C L1 L2 Gn M×V
            Y-GXA21
            Y-GXA22
            Y-GXA25
            Y-GXA26            		 9 50~290 注油孔 2 5.5 25 19 3 10 30.8 20.6 Ø1.5 M3×3
            12 50~290 3 6 30 21 4.5 12 38.7 26.1 Ø1.2
            14 70~470 4 8 40 28 6 15 44 29.4 M3×4
            16 70~670 9 60 45 7.5 20 54.8 37.8 Ø3 M4×4.5



            L尺寸的最小值由滑块长度与滑块数量而定。        每个规格滑轨长度L最大可做到1000mm/条。



            滑轨尺寸 基本额定负载(KN) 静态容许力矩(N-m) 重量
            WR WB HR D h d P 固定螺钉 C(动) Co(静) MR MP MY 滑块(kg) 滑轨(kg/m)
            14 — 5.2 6 3.2 3.5 30 M3×6 1.51 2.46 17.7 6.6 6.6 0.023 0.55
            18 6.5 4.5 M3×8 2.77 4.15 40.14 18.98 18.98 0.035 0.95
            24 8.5 8 4.5 40 M4×8 3.95 5.61 70.35 27.84 27.84 0.06 1.53
            42 23 9.5 M4×10 6.81 9.25 200.45 58.05 58.05 0.122 2.9



            N(安装孔数)/E(螺钉中心孔至端面距离)

            H L
            最小单位1            		 N
            (安装孔数)            		 E   H L
            最小单位1            		 N
            (安装孔数)            		 E
            9 50~67 2
            E=[L-(N-1)×P]/2
            		 16
            		 70~89 2
            E=[L-(N-1)×P]/2
            68~97 3 90~129 3
            98~127 4 130~169 4
            128~157 5 170~209 5
            158~187 6 210~249 6
            188~217 7 250~289 7
            218~247 8 290~329 8
            248~277 9 330~369 9
            278~290 10 370~409 10
            12 50~67 2 410~449 11
            68~97 3 450~489 12
            98~127 4 490~529 13
            128~157 5 530~569 14
            158~187 6 570~609 15
            188~217 7 610~649 16
            218~247 8 650~670 17
            248~277 9 /
            278~290 10
            14 70~89     2
            90~129 3
            130~169 4
            170~209 5
            210~249 6
            250~289 7
            290~329 8
            330~369 9
            370~409 10
            410~449 11
            450~470 12



            P：螺钉孔间距离
            E：螺钉中心孔至端面距离

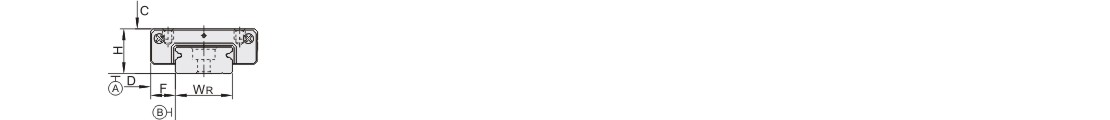

            精度基准

            类型 尺寸精度(µm) 普通级 精密级
            单组导轨 单滑块 高度H的容许尺寸误差 ±0.04 ±0.02
            宽度F的容许尺寸误差 ±0.025
            双滑块 高度H的相互误差 0.03 0.015
            宽度F的相互误差 0.02
            多组导轨 多组导轨高度H的相互误差 0.07 0.04
            单组/多组导轨 滑块C面对滑轨A面的行走平行度 请在怡合达网站参阅行走精度表
            滑块D面对滑轨B面的行走平行度
