图片仅供参考，请以已选的规格为准
医疗 微型宽幅直线导轨 组件 普通级 精密级 加长型 SUS440C材质
条件筛选：
种类筛选 直线导轨
类型 微型宽幅
滑块形状 加长型
滑轨宽度 7,9,12,15型
产品型号：
点击红色字体去完善选型
请先点击左下侧选项进行选型>>
请先点击左侧选项进行选型>>
未税折扣单价： -- --
含税折扣单价： ----
含税总价 (税率13%)： ￥--
预计发货天数：-- 天 (发货天数以下单次日起算，不含周日与法定假日)
购买数量()：
起订量：0
, 加量幅度：0
暂无数据
数量折扣
登录后可查看价格、加入购物车、一键购买
立即登录
价格生成中...
登录后可查看价格、加入购物车、一键购买
立即登录
代码的技术资料信息曾有所变更，可前往 型号勘误表 查看变更记录
相似商品
同类人气商品
计算选型
常规选型
图纸选型
型号：
型号筛选
可选加工（可选）
未生成型号，还有 5 项未选择
重置
代码
- Y-GXA31
- Y-GXA32
- Y-GXA35
- Y-GXA36
无数据
参数选型
滑块数量
- 单滑块
- 双滑块
无数据
精度等级
- 普通级
- 精密级
无数据
产品选型
代码
- Y-GXA31
- Y-GXA32
- Y-GXA35
- Y-GXA36
无数据
H
- 9
- 12
- 14
- 16
无数据
L
50~670
/1
价格生成中...
技术图档
全部型号
3D预览
产品问答
材质图

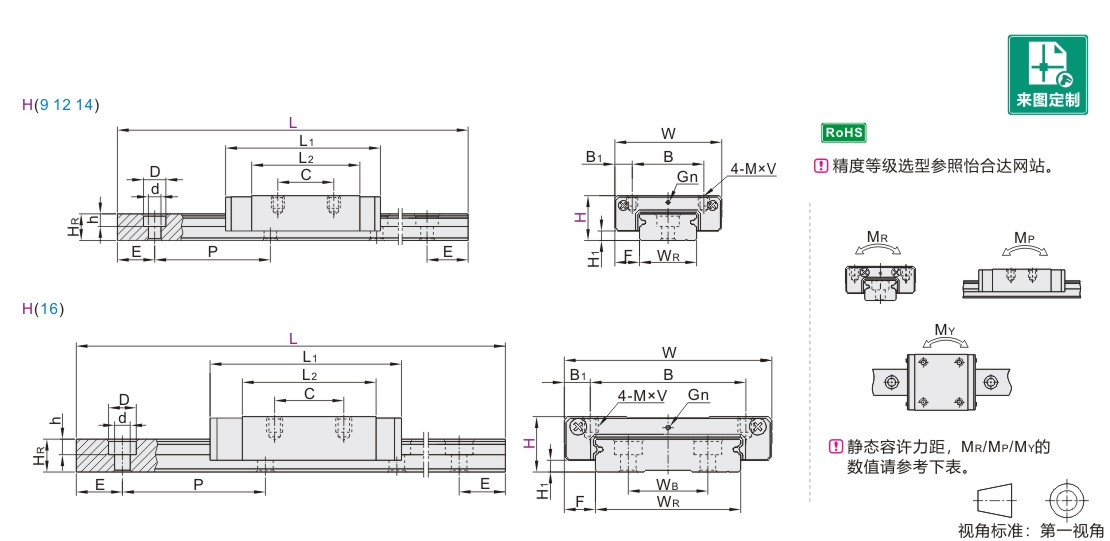

参数图
材质图
参数图
产品问答
产品问答
关于此产品的常见问题
1、直线导轨轨道和滑块是否可以单独购买？
考虑组装成品的精度和预压等级，单出轨道和滑块半成品精度只能保证为普通级，无法调整预压，如需购买可在在标准型号基础上备注，或咨询相关工作人员。
2、直线导轨的长度和滑块数超出选型范围怎么下单？
长度和滑块数可以任意指定，轨道长度可直接更改参数（超过整根长度的需拼接）；
滑块数可在型号后+“-B*”，如“IAC01-H8-L200-B4”表示配4个滑块，但轨道长度不得小于滑块组装后总长度（含油嘴）。
3、直线导轨负载和寿命如何计算？
直线导轨的应用，必须对选用的型号与使用条件来验算其负荷容量及寿命，根据这些结果来判断选择的直线导轨型号是否符合需求。
负荷容量的验算是利用基本额定静负荷(C0 )，求出静安全系数，即确定其静的负荷限度；
而寿命的验算则是利用基本额定动负荷(C )，来计算额定寿命。详情和计算方法可咨询相关技术人员。
4、直线导轨倒装的负载怎么计算？
怡合达标准型号导轨均为“4方向等负荷型”，理论上倒装与正装承载能力相同，但考虑滑块固定连接强度，倒装在正装的基础上安全系数扩大1.2倍。
5、直线导轨为什么会生锈，如何处理和预防？
直线导轨材质不具备防锈能力，空气湿度较高、表面无油膜覆盖或接触腐蚀性液体就会生锈；
如果非滚动沟槽部位轻微生锈并不影响使用，可用1200目及以上砂纸打磨后，重新涂抹防锈油即可。
可在轨道表面做镀硬铬或黑铬处理提高耐腐蚀性能，或物理隔绝（加风琴罩等防护）。
抱歉，未生成产品型号
建议您:1. 添加筛选条件,生成产品型号
