        微型直线导轨 带定位孔型

        品牌名称：

        怡合达

        条件筛选：

        类型 微型
        预压等级 无预压/轻预压
        精度等级 高级/精密级
        滑块数量 1~10
        滑轨宽度 7,9,12,15型
        种类筛选 直线导轨

        产品型号：

        请先点击左下侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          SKU信息
          3D模型
          PDF下载
          3D图库
          常规选型
          图纸选型
          型号：

          型号筛选

          未生成型号，还有 10 项未选择

          代码

          参数选型

          滑块形状

          产品选型

          H

          L

          25~1000
          /1

          B

          1~10
          /1

          预压等级

          精度等级

          E

          3~36
          /0.5

          滑轨安装方式

          单轴滑轨数

          技术图档

          3D预览

          产品简介

          材质图

          参数图

          材质图
          代码 类型 滑块
          类型          		 滑块
          固定方式          		 材质 使用温度范围
          滑轨 滑块
          IAK11 组件 标准型 上锁式 SUS440C SUS440C -20~80℃
          IAK12 加长型





          组合成品已调好预压和精度等级，如需单独购买滑轨、滑块请联系怡合达工作人员。

          安装尺寸与其他品牌同规格产品相同，组合成品可以替换使用；各品牌滑轨和滑块不能互配，因此滑块和滑轨无法单独替换使用。

          长度L超过整根长度的需拼接，非拼接处E尺寸公差为  0
          -0.5          		 mm，拼接处端距E尺寸公差较严格为  0
          -0.3          		 mm。





          参数图



          选型表

          型号
          		 L
          最小单位1
          		 B
          滑块数量
          		 预压等级
          		精度等级
          		 E端距
          最小单位0.5
          		 滑轨
            安装方式
          		 单轴滑轨数*
          		 组合尺寸
          		 滑块尺寸

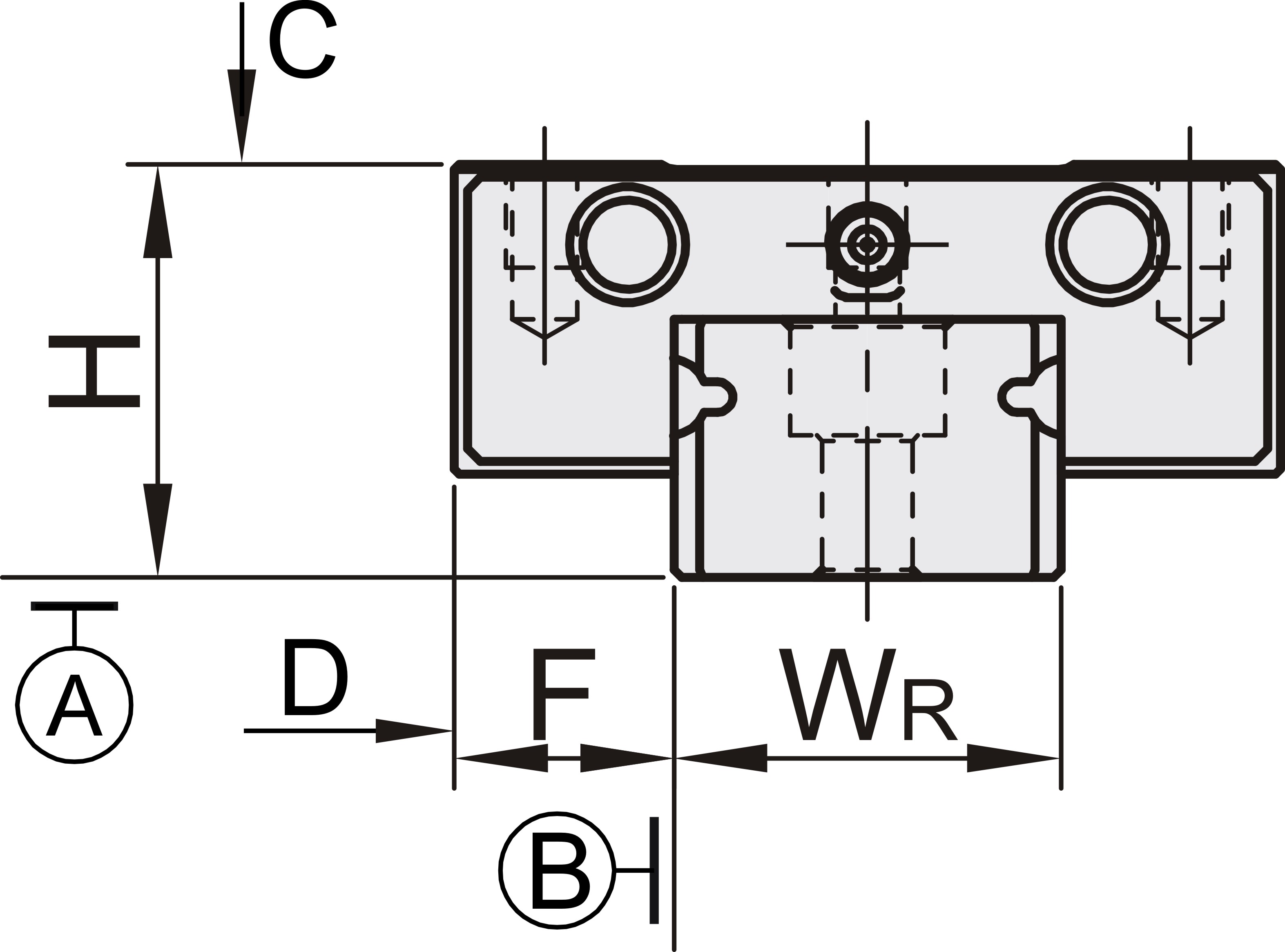

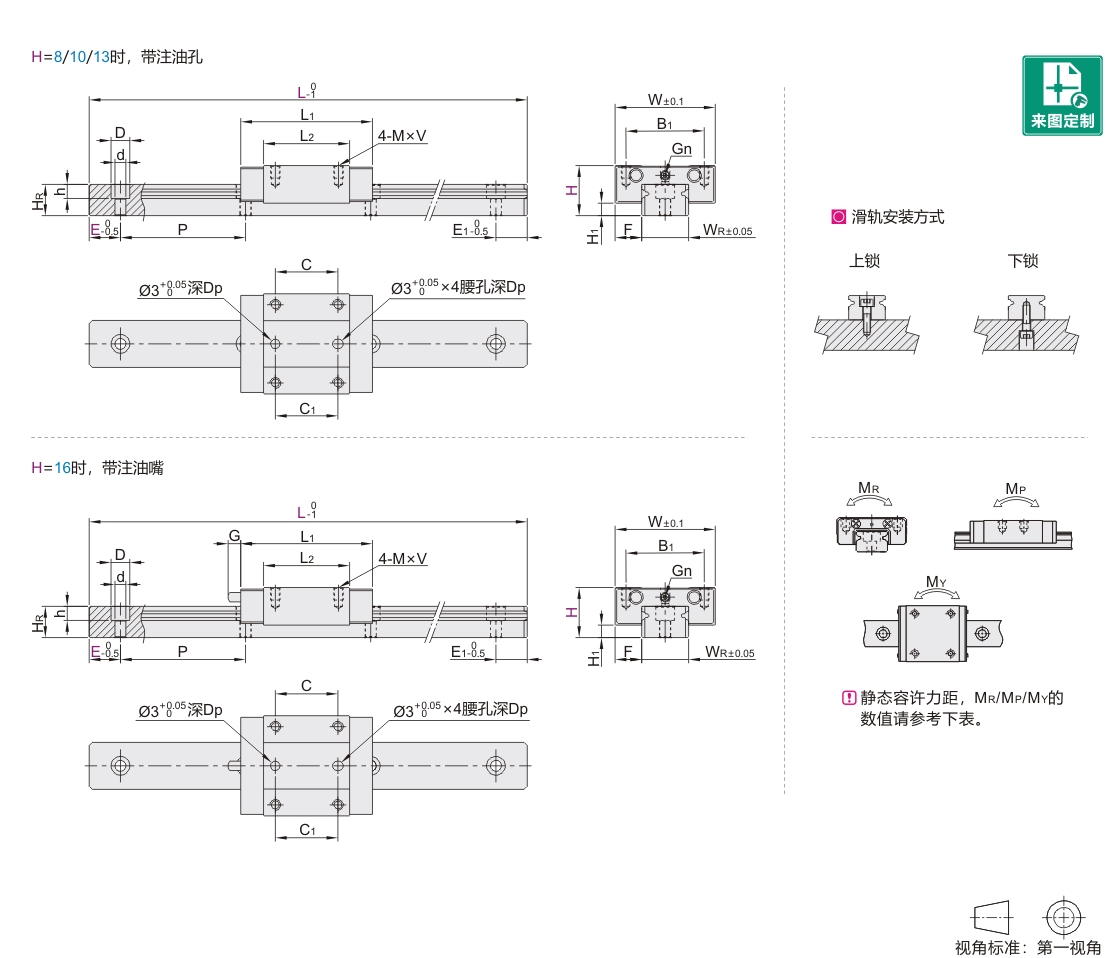

          代码 H H1 F W B1 C C1 Dp L1 L2 M×V Gn G
          IAK11 8 25~500 1~10 ZF(微间隙)
          Z0(无预压)
          ZA(轻预压)          		 C(普通级)
          H(高级)
          P(精密级)          		 3~12 无指定(上锁)
          MC(下锁)          		 无指定(1支)
          W2(2支)
          W3(3支)
          W4(4支)          		 1.5 5 17 12 8 8 2 22.8 13.6 M2×2.5 Ø0.8 —
          10 35~1000 4~16 2 5.5 20 15 10 10 2.5 29 19 M3×3 Ø1
          13 40~1000 4~21 2.5 7.5 27 20 15 14 3 34.6 20.6 M3×3.5 Ø1.5
          16 50~1000 4~36 4 8.5 32 25 20 20 4 42.1 27.5 M3×4 M3 4.5
          IAK12 8 35~500 3~12 1.5 5 17 12 13 13 2 31.1 21.9 M2×2.5 Ø0.8 —
          10 50~1000 4~16 2 5.5 20 15 16 16 2.5 39 29 M3×3 Ø1
          13 60~1000 4~21 2.5 7.5 27 20 20 20 3 47.6 33.6 M3×3.5 Ø1.5
          16 70~1000 4~36 4 8.5 32 25 25 25 4 60.1 45.5 M3×4 M3 4.5



          *单轴滑轨数仅表示配对数量 ，不表示订单数量。

          选型需满足条件 ：滑轨总长L>滑块数量B×滑轨总长L的最小值(例：25、35、50. . . .)

          端面距离E的尺寸 ，最好不要大于1/2 × P ，防止因E的尺寸过大 ，导致导轨装配后端部的不稳定 ，而降低直线导轨的精度 ，亦不可取用过小的E值，
               以避免螺栓孔/螺丝孔破孔。



          型号
          		 滑轨尺寸
          		 滑轨的固定螺栓尺寸
          		 基本动额定负载(KN)
          		 静态容许力矩(N·m)
          		 重量
          代码 H WR HR D h d P 上锁 下锁 C(动) CO(静) MR MP MY 滑块(Kg) 滑轨(Kg/m)
          IAK11 8 7 4.8 4.2 2.3 2.4 15 M2×6 M3 0.97 1.32 5.18 2.82 2.82 0.01 0.22
          10 9 6.5 6 3.5 3.5 20 M3×8 M4 1.8 2.34 12.19 6.99 6.99 0.017 0.38
          13 12 7.5 6 4.5 3.5 25 M3×8 M4 2.67 3.25 21.6 11.85 11.85 0.037 0.55
          16 15 10 6 4.5 3.5 40 M3×10 M5 4.65 5.84 48.41 25.23 25.23 0.062 1.07
          IAK12 8 7 4.8 4.2 2.3 2.4 15 M2×6 M3 1.33 2.05 8.05 4.53 4.53 0.015 0.22
          10 9 6.5 6 3.5 3.5 20 M3×8 M4 2.45 3.64 18.95 10.67 10.67 0.026 0.38
          13 12 7.5 6 4.5 3.5 25 M3×8 M4 3.54 4.88 32.39 18.34 18.34 0.06 0.55
          16 15 10 6 4.5 3.5 40 M3×10 M5 6.64 9.73 80.68 41.74 41.74 0.102 1.07



          技术表



          预压等级表

          预压等级 预压力 适用精度等级
          ZF(微间隙) 精密间隙2 ~8μm C
          Z0(无预压) 0  C、H、P
          ZA(轻预压) 0.02 ~0.04C C、H、P



          安装基座的肩部高度和圆角半径

          H
          组装高度          		 r1
          滑块肩部
          最大倒
          角半径          		 r2
          轨道肩部
          最大倒
          角半径          		 h1
          轨道肩部
          高度          		 h2
          滑块肩部
          高度          		 H2
          滑块底部
          距轨道底部
          高度
          8  0.2  0.2  1  3  1.5
          10 0.2  0.3  1.7 3  2.2
          13  0.3  0.4  2.5  4  3
          16 0.5  0.5  3.5 5  4



          安装基座的肩部高度和圆角半径



          安装面的容许误差

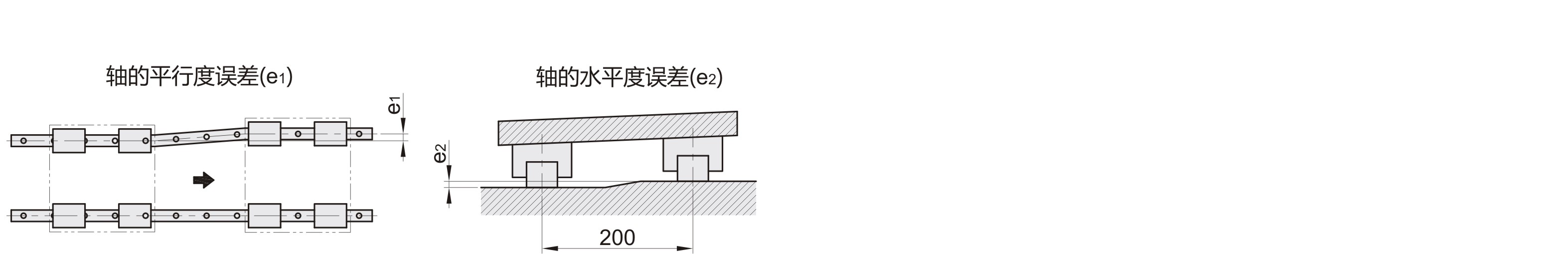

          以下是对滚动阻力或寿命没有影响时的安装面的容许误差值。

          H
          组装高度(mm)          		 轴的平行度误差(e1)
          (μm)          		 轴的水平度误差(e2)
          (μm)
          ZF Z0 ZA ZF Z0 ZA
          8  12  3  3  25  25  6
          10  15  4  3  35  35  6
          13  20  9  5  50  50  12
          16  25  10  6  60  60  20





          行走平行度表

          滑轨长度L
          (mm)          		 精度等级(μm)
          C H    P
          <50 12  6       2
          50 ~79 13  7       3
          80 ~ 124 14  8       3.5
          125 ~ 199 15  9       4
          200 ~249 16  10       5
          250 ~314 17  11       5
          315 ~399 18  11       6
          400 ~499 19  12       6
          500 ~629 20  13       7
          630 ~799 22  14       8
          800 ~ 1000 23  16       9



           精度等级表

          精度等级(mm) C(普通级) H(高级) P(精密级)
          高度H的容许尺寸误差 ±0.04 ±0.02 ±0.01
          宽度F的容许尺寸误差 ±0.04 ±0.025 ±0.015
          成对高度H的相互误差 0.03  0.015  0.007
          成对宽度F的相互误差 0.03  0.02  0.01
          滑块C面对导轨A面的行走平行度 请参阅上表行走精度表
          滑块D面对导轨B面的行走平行度
