图片仅供参考，请以已选的规格为准
微型直线导轨 普通级 滑块加高型 不锈钢材质
品牌名称：
怡合达
条件筛选：
类型 微型
精度等级 普通级
滑块形状 加高型
滑轨宽度 20型
种类筛选 直线导轨
产品型号：
请先点击左下侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
计算选型
常规选型
图纸选型
型号筛选
未生成型号，还有 4 项未选择
代码
参数选型
滑块数量
产品选型
H
L
80~960
/1
技术图档
3D预览
产品简介
产品问答
材质图
参数图
材质图
| 代码 | 类型 | 精度 等级 |
滑块 固定方式 |
滑块数量 | 导轨 固定方式 |
材质 | |
| 滑轨 | 滑块 | ||||||
| IAC21 | 组件 | 普通级 | 上锁式 | 单滑块 | 上锁式 | SUS440C | SUS440C |
| IAC22 | 双滑块 | ||||||
详情请在怡合达网站搜索查看。
静态容许力距，MR/MP/MY的数值请参考下表。

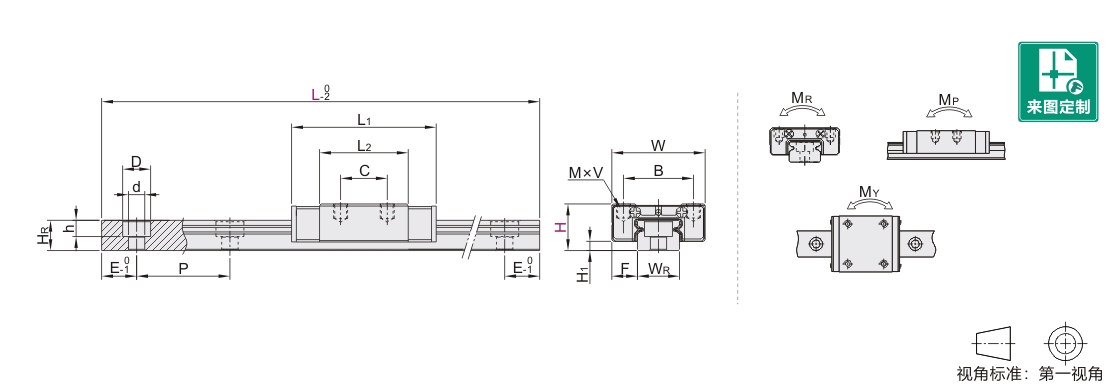

参数图
选型表
| 型号 |
L |
H1 |
F |
滑块尺寸 |
滑轨尺寸 |
|||||||
| 代码 | H | W | B | C | L1 | L2 | M×V | WR | HR | |||
| IAC21 IAC22 |
20 | 80~960 | 5 | 10 | 40 | 30 | 25 | 50 | 34.6 | M4×6 | 20 | 11 |
L尺寸的最小值由滑块长度与滑块数量而定。 每个规格滑轨长度L最大可做到1000mm/条。
| 型号 |
滑轨尺寸 |
基本额定负载(KN) |
静态容许力矩(N-M) |
重量 |
||||||||
| 代码 | H | D | d | h | P | C(动) | Co(静) | MR | MP | MY | 滑块(kg) | 滑轨(kg/m) |
| IAC21 IAC22 |
20 | 9.5 | 6 | 5.5 | 60 | 6.78 | 9.26 | 94 | 54 | 45 | 0.12 | 1.65 |
技术参数
N(安装孔数)/E(螺钉中心孔至端面距离)
| H | L 最小单位 |
N (安装孔数) |
E |
| 20 | 80~135 | 2 | E=[L-(N-1)×P]/2 |
| 136~195 | 3 | ||
| 196~255 | 4 | ||
| 256~315 | 5 | ||
| 316~375 | 6 | ||
| 376~435 | 7 | ||
| 436~495 | 8 | ||
| 496~555 | 9 | ||
| 556~615 | 10 | ||
| 616~675 | 11 | ||
| 676~735 | 12 | ||
| 736~795 | 13 | ||
| 796~855 | 14 | ||
| 856~915 | 15 | ||
| 916~960 | 16 |
N（安装孔数）
P（滑轨螺孔间距离）
E（滑轨两端螺孔圆心至端面距离） 特殊长度，我司可做长度拼接。
精度基准
| 尺寸精度(µm) |
普通级 | |
| 单滑块 | 高度H的容许尺寸误差 | ±0.04 |
| 宽度F的容许尺寸误差 | ||
| 双滑块 | 高度H的相互误差 | 0.03 |
| 宽度F的相互误差 | ||
| 多组导轨高度H的相互误差 | 0.07 | |
| 滑块C面对滑轨A面的行走平行度 | 详情请在 怡合达网站搜索查看 |
|
| 滑块D面对滑轨B面的行走平行度 | ||
-
