查看大图
图片仅供参考，请以已选的规格为准
微型直线导轨 普通级 滑块短型 不锈钢材质
品牌名称：
怡合达
条件筛选：
类型 微型
精度等级 普通级
滑块形状 短型
滑轨宽度 7,9,12,15型
种类筛选 直线导轨
产品型号：
请先点击左下侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
计算选型
常规选型
图纸选型
型号筛选
未生成型号，还有 4 项未选择
代码
参数选型
滑块数量
产品选型
H
L
40~670
/1
技术图档
3D预览
产品简介
产品问答
材质图
参数图
材质图
| 代码 | 类型 | 精度 等级 |
滑块 固定方式 |
滑块数量 | 导轨 固定方式 |
材质 | |
| 滑轨 | 滑块 | ||||||
| IAD11 | 组件 | 普通级 | 上锁式 | 单滑块 | 上锁式 | SUS440C | SUS440C |
| IAD12 | 双滑块 | ||||||
详情请在怡合达网站搜索查看。
静态容许力距，MR/MP/MY的数值请参考下表。

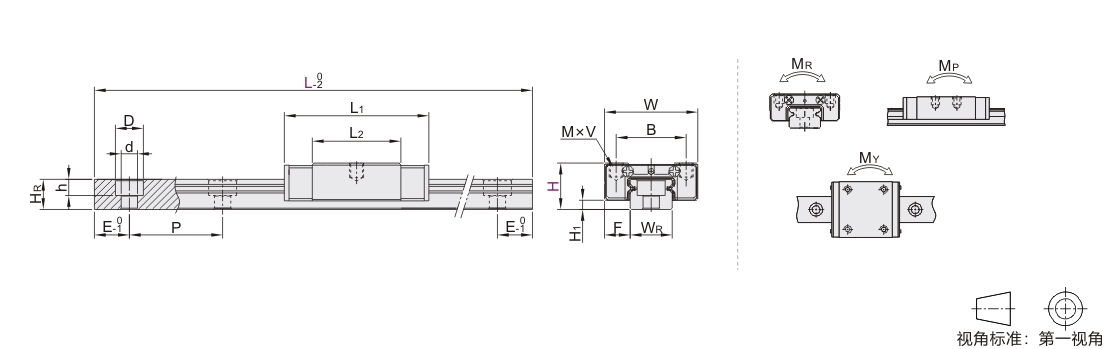

参数图
参数图
| 型号 |
L |
H1 |
F |
滑块尺寸 |
滑轨尺寸 |
||||||
| 代码 | H | W | B | L1 | L2 | M×V | WR | HR | |||
| IAD11 IAD12 |
8 | 40~130 | 1.5 | 5 | 17 | 12 | 18.3 | 9.1 | M2×2.5 | 7 | 4.8 |
| 13 | 45~470 | 2.5 | 7.5 | 27 | 20 | 27.3 | 13.1 | M3×3.5 | 12 | 7.5 | |
| 16 | 70~670 | 4 | 8.5 | 32 | 25 | 31.6 | 17 | M3×4 | 15 | 10 | |
L尺寸的最小值由滑块长度与滑块数量而定。 每个规格滑轨长度L最大可做到1000mm/条。
| 型号 |
滑轨尺寸 |
基本额定负载(KN) |
静态容许力矩(N-M) |
重量 |
||||||||
| 代码 | H | D | d | h | P | C(动) | Co(静) | MR | MP | MY | 滑块(kg) | 滑轨(kg/m) |
| IAD11 IAD12 |
8 | 4.2 | 2.4 | 2.3 | 15 | 0.73 | 0.88 | 3.45 | 2.03 | 2.03 | 0.007 | 0.22 |
| 13 | 6 | 3.5 | 4.5 | 25 | 1.92 | 2.03 | 13.5 | 7.53 | 7.53 | 0.023 | 0.55 | |
| 16 | 40 | 3.5 | 3.89 | 32.27 | 16.97 | 16.97 | 0.042 | 1.07 | ||||
技术参数
N(安装孔数)/E(螺钉中心孔至端面距离)
| H | L 最小单位1 |
N (安装孔数) |
E |
| 8 | 40~50 | 3 | E=L-(N-1)×P/2 |
| 51~65 | 4 | ||
| 66~80 | 5 | ||
| 81~95 | 6 | ||
| 96~ 110 | 7 | ||
| 111~ 125 | 8 | ||
| 126~ 130 | 9 | ||
| 13 | 45~57 | 2 | |
| 58~82 | 3 | ||
| 83~ 107 | 4 | ||
| 108~ 132 | 5 | ||
| 133~ 157 | 6 |
| H | L 最小单位1 |
N (安装孔数) |
E |
| 13 | 158~182 | 7 | E=L-(N-1)×P/2 |
| 183~207 | 8 | ||
| 208~232 | 9 | ||
| 233~257 | 10 | ||
| 258~282 | 11 | ||
| 283~307 | 12 | ||
| 308~332 | 13 | ||
| 333~357 | 14 | ||
| 358~382 | 15 | ||
| 383~407 | 16 | ||
| 408~432 | 17 | ||
| 433~457 | 18 | ||
| 458~470 | 19 | ||
| 16 | 70~87 | 2 | |
| 88~ 127 | 3 | ||
| 128~ 167 | 4 | ||
| 168~207 | 5 | ||
| 208~247 | 6 | ||
| 248~287 | 7 | ||
| 288~327 | 8 | ||
| 328~367 | 9 | ||
| 368~407 | 10 | ||
| 408~447 | 11 | ||
| 448~487 | 12 | ||
| 488~527 | 13 | ||
| 528~567 | 14 | ||
| 568~607 | 15 | ||
| 608~647 | 16 | ||
| 648~670 | 17 |
N（安装孔数）
P（滑轨螺孔间距离）
E（滑轨两端螺孔圆心至端面距离） 特殊长度，我司可做长度拼接。
精度基准
| 尺寸精度(µm) | 普通级 | |
| 单滑块 | 高度H的容许尺寸误差 | ±0.04 |
| 宽度F的容许尺寸误差 | ||
| 双滑块 | 高度H的相互误差 | 0.03 |
| 宽度F的相互误差 | ||
| 多组导轨高度H的相互误差 | 0.07 | |
| 滑块C面对滑轨A面的行走平行度 | 详情请在怡合达网站搜索查看 | |
| 滑块D面对滑轨B面的行走平行度 | ||
-
