微型直线导轨 组件 普通级 精密级 加长型 SUS440C材质
条件筛选：
类型 微型
滑块形状 加长型
滑轨宽度 7,9,12,15型
种类筛选 直线导轨
产品型号：
请先点击左下侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
计算选型
常规选型
图纸选型
型号筛选
未生成型号，还有 5 项未选择
代码
参数选型
滑块数量
精度等级
产品选型
H
L
40~670
/1
技术图档
3D预览
产品简介
产品问答
材质图
参数图
材质图
| 代码 | 类型 | 精度等级 | 滑块 固定方式 |
滑块数量 | 导轨 固定方式 |
材质 | |
| 滑轨 | 滑块 | ||||||
| IAF01 | 组件 | 普通级 | 上锁式 | 单滑块 | 上锁式 | SUS440C | SUS440C |
| IAF02 | 双滑块 | ||||||
| IAF05 | 精密级 | 单滑块 | |||||
| IAF06 | 双滑块 | ||||||
精度等级选型参照精度等级表。

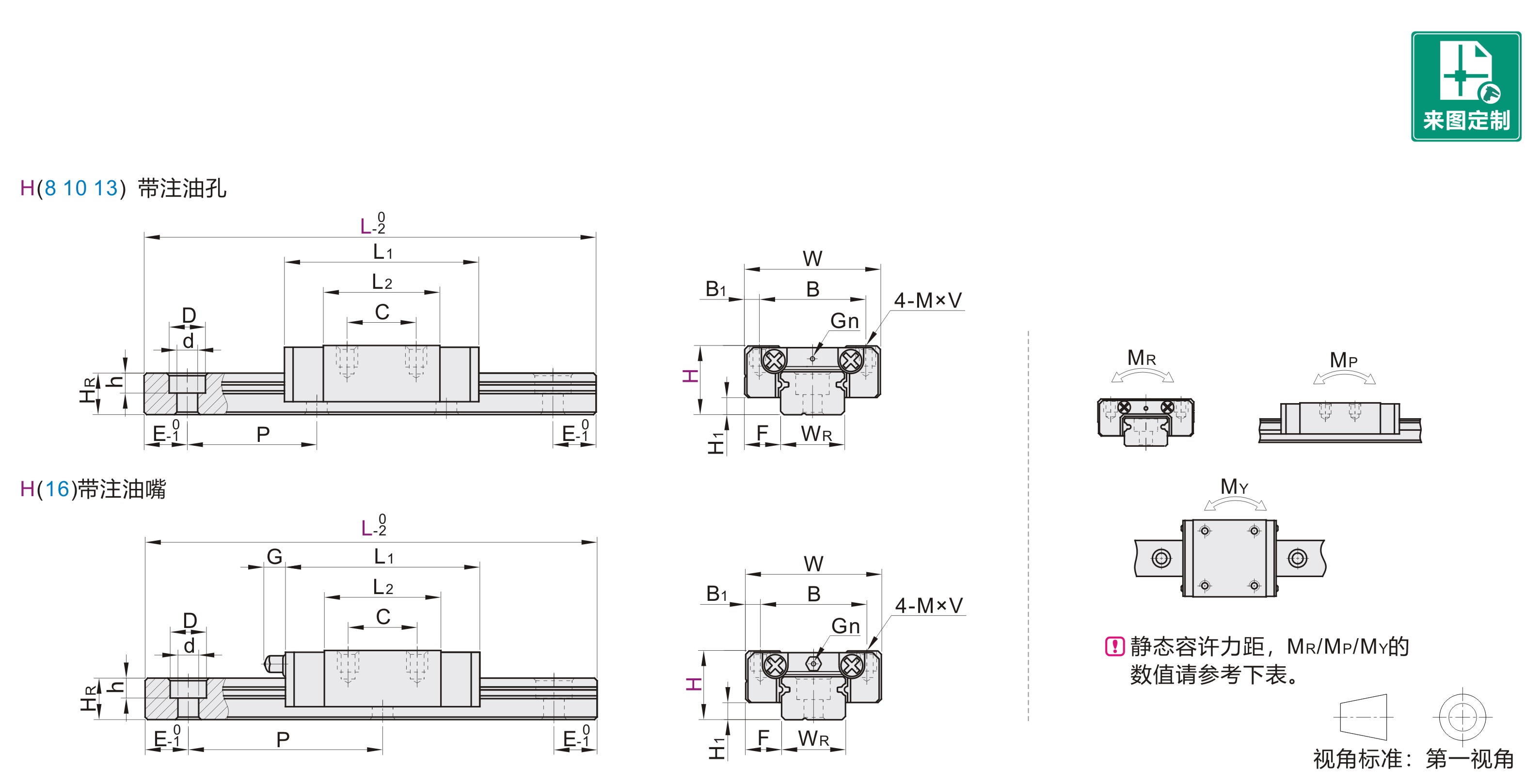

参数图
选型表
| 型号 | L |
润滑 系统 |
H1 | F | 滑块尺寸 | ||||||||||||||||||||||||||||||||||||||||
| 代码 | H | W | B | B1 | C | L1 | L2 | G | Gn | M×V | |||||||||||||||||||||||||||||||||||
| IAF01 IAF02 IAF05 IAF06 |
8 | 40~130 | 注油孔 | 1.5 | 5 | 17 | 12 | 2.5 | 13 | 30.8 | 20.8 | — | Ø1.2 | M2×2.5 | |||||||||||||||||||||||||||||||
| 10 | 45~275 | 2.2 | 5.5 | 20 | 15 | 16 | 39.8 | 29.2 | M3×3 | ||||||||||||||||||||||||||||||||||||
| 13 | 60~470 | 3 | 7.5 | 27 | 20 | 3.5 | 20 | 44 | 30 | M3×3.5 | |||||||||||||||||||||||||||||||||||
| 16 | 70~670 | 注油嘴 | 4 | 8.5 | 32 | 25 | 25 | 57 | 41 | 4.5 | Ø3 | M3×4 | |||||||||||||||||||||||||||||||||
L尺寸的最小值由滑块长度与滑块数量而定。 每个规格滑轨长度L最大可做到1000mm/条。
| 滑轨尺寸 | 基本额定负载(KN) |
静态容许力矩(N-m) | 重量 |
||||||||||||||||||||||||||||||||||
| WR | HR | D | h | d | P | 固定螺钉 | C(动) | C0(静) | MR | MP | MY | 滑块(Kg) | 滑轨(Kg/m) | ||||||||||||||||||||||||
| 7 | 4.7 | 4.2 | 2.3 | 2.4 | 15 | M2×6 | 1.38 | 1.98 | 7.64 | 4.82 | 4.82 | 0.012 | 0.22 | ||||||||||||||||||||||||
| 9 | 6.05 | 6 | 3.3 | 3.5 | 20 | M3×8 | 2.61 | 4.12 | 19.66 | 18.64 | 18.64 | 0.023 | 0.35 | ||||||||||||||||||||||||
| 12 | 7.5 | 4.5 | 25 | 3.78 | 5.92 | 38.3 | 36.34 | 36.34 | 0.048 | 0.63 | |||||||||||||||||||||||||||
| 15 | 9.5 | 40 | M3×10 | 6.41 | 9.13 | 73.6 | 57.98 | 57.98 | 0.081 | 1.03 | |||||||||||||||||||||||||||
技术参数
N(安装孔数)/E(螺钉中心孔至端面距离)
| H | L 最小单位1 |
N (安装孔数) |
E | ||||||
| 8 | 40~50 | 3 | E=L-(N-1)xP/2 | ||||||
| 51~65 | 4 | ||||||||
| 66~80 | 5 | ||||||||
| 81~95 | 6 | ||||||||
| 96~110 | 7 | ||||||||
| 111~125 | 8 | ||||||||
| 126~130 | 9 | ||||||||
| 10 | 45~47 | 2 | |||||||
| 48~67 | 3 | ||||||||
| 68~87 | 4 | ||||||||
| 88~107 | 5 | ||||||||
| 108~127 | 6 | ||||||||
| 128~147 | 7 | ||||||||
| 148~167 | 8 | ||||||||
| 168~187 | 9 | ||||||||
| 188~207 | 10 | ||||||||
| 208~227 | 11 | ||||||||
| 228~247 | 12 | ||||||||
| 248~267 | 13 | ||||||||
| 268~275 | 14 | ||||||||
| 13 | 60~82 | 3 | |||||||
| 83~107 | 4 | ||||||||
| 108~132 | 5 | ||||||||
| 133~157 | 6 | ||||||||
| 158~182 | 7 | ||||||||
| 183~207 | 8 | ||||||||
| 208~232 | 9 | ||||||||
| 233~257 | 10 | ||||||||
| 258~282 | 11 | ||||||||
| 283~307 | 12 | ||||||||
| 308~332 | 13 | ||||||||
N(安装孔数)/E(螺钉中心孔至端面距离)
| H | L 最小单位1 |
N (安装孔数) |
E | ||||||
| 13 | 333~357 | 14 | E=L-(N-1)xP/2 | ||||||
| 358~382 | 15 | ||||||||
| 383~407 | 16 | ||||||||
| 408~432 | 17 | ||||||||
| 433~457 | 18 | ||||||||
| 458~470 | 19 | ||||||||
| 16 | 70~87 | 2 | |||||||
| 88~127 | 3 | ||||||||
| 128~167 | 4 | ||||||||
| 168~207 | 5 | ||||||||
| 208~247 | 6 | ||||||||
| 248~287 | 7 | ||||||||
| 288~327 | 8 | ||||||||
| 328~367 | 9 | ||||||||
| 368~407 | 10 | ||||||||
| 408~447 | 11 | ||||||||
| 448~487 | 12 | ||||||||
| 488~527 | 13 | ||||||||
| 528~567 | 14 | ||||||||
| 568~607 | 15 | ||||||||
| 608~647 | 16 | ||||||||
| 648~670 | 17 | ||||||||
P：螺钉孔间距离
E：螺钉中心孔至端面距离

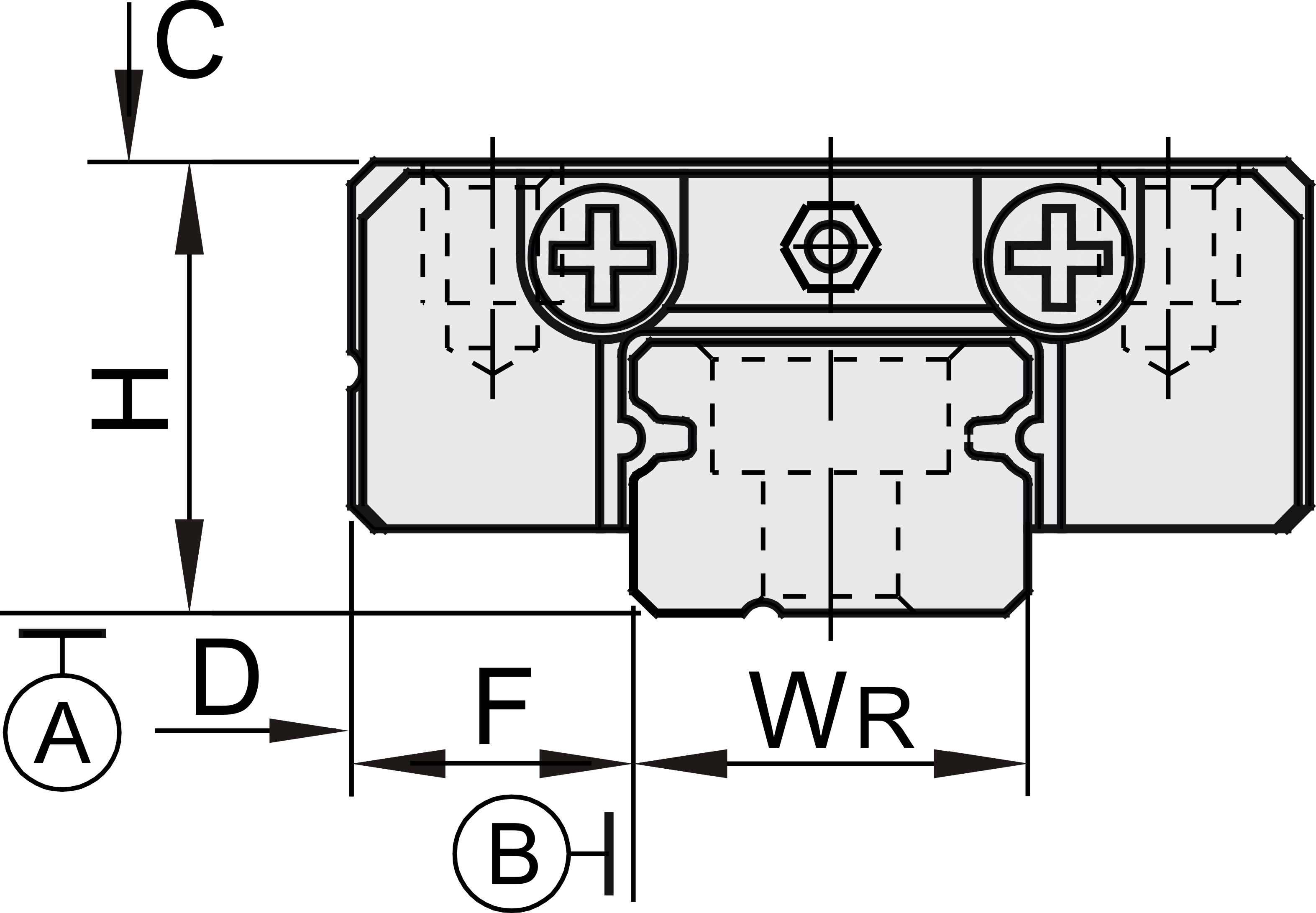

精度基准
| 类型 | 尺寸精度(µm) |
普通级 | 精密级 | |
| 单组导轨 |
单滑块 | 高度H的容许尺寸误差 | ±0.04 | ±0.02 |
| 宽度F的容许尺寸误差 | ±0.025 | |||
| 双滑块 | 高度H的相互误差 | 0.03 | 0.015 | |
| 宽度F的相互误差 | 0.02 | |||
| 多组导轨 | 多组导轨高度H的相互误差 | 0.07 | 0.04 | |
| 单组/多组导轨 |
滑块C面对滑轨A面的行走平行度 |
|
||
| 滑块D面对滑轨B面的行走平行度 | ||||
精度等级与行走精度表
-
