        医疗 低组装直线导轨 普通级 精密级 滑块标准型

        条件筛选：

        类型 低组装
        载荷 重载型
        滑块形状 标准型
        滑轨宽度 15,20,25,30型
        种类筛选 直线导轨

        产品型号：

        请先点击左下侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库
            型号：

            型号筛选

            未生成型号，还有 5 项未选择

            代码

            参数选型

            滑块数量

            精度等级

            产品选型

            H

            L

            100~1960
            /1

            技术图档

            3D预览

            产品问答

            材质图

            参数图

            材质图
            代码 类型
            		 精度等级 滑块固定方式
            		 滑块数量 导轨固定方式 材质
            滑轨 滑块
            Y-GXB11 组件 普通级 上锁式 单滑块 上锁式 S55C  SNCM220
            Y-GXB12 双滑块
            Y-GXB15 精密级 单滑块
            Y-GXB16 双滑块

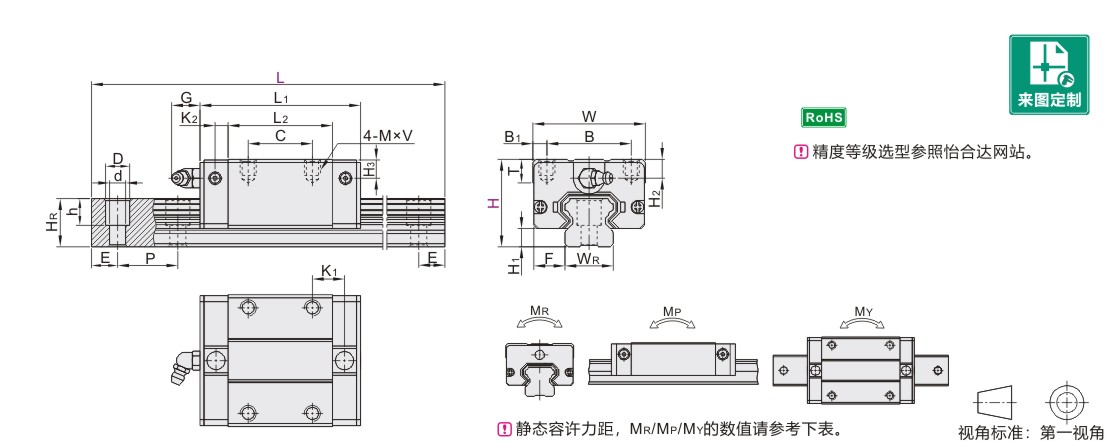

            参数图



            选型表

            型号 L
            		 H1
            		 F
            		 滑块尺寸
            代码 H W B B1 C L1 L2 K1 K2 G M×V T H2 H3
            Y-GXB11
            Y-GXB12
            Y-GXB15
            Y-GXB16            		 24 100~1480 4.5 9.5 34 26 4 26 57.2 40.5 10.4 5.1 5.5 M4×6 6 5.5 5.5
            28 100~1960 6 11 42 32 5 32 67 48 11.6 5.9 12 M5×7 6 5.5
            33 100~1960 7 12.5 48 35 6.5 35 82 60.5 18.2 6.2 12 M6×9 8 6 6
            42 200~1960 9.5 16 60 40 10 40 96.7 72 22.05 6.3 12 M8×12 8 8 8
            48 200~1960 9.5 18 70 50 — 50 112 80 — 9.8 11.5 M8×12 12.5 8.5 8.5



            L尺寸的最小值由滑块长度与滑块数量而定。            每个规格滑轨长度L最大可做到4000mm/条。



            导轨尺寸 基本额定负载(KN)
            		 静态容许力矩(KN-m)
            		 重量
            WR HR D h d P 固定螺钉 C(动) Co(静) MR MP MY 滑块(kg) 滑轨(Kg/m)
            15 12.5 6 4.5 3.5 60 M3×16 10 16.9 0.13 0.1 0.1 0.16 1.2
            20 15 9.5 8.5 6 M5×16 13.9 23.6 0.24 0.18 0.18 0.26 2
            23 18 11 9 7 M6×20 22.3 36.9 0.43 0.35 0.35 0.45 3
            28 23 80 M6×25 32.9 53.1 0.74 0.6 0.6 0.82 4.4
            34 27.5 14 12 9 M8×25 52 75.5 1.28 0.93 0.93 1.13 6.2





            N(安装孔数)/E(螺钉中心孔至端面距离)

            H L
            最小单位1            		 N
            (安装孔数)            		 E   H L
            最小单位1            		 N
            (安装孔数)            		 E   H L
            最小单位1            		 N
            (安装孔数)            		 E   H L
            最小单位1            		 N
            (安装孔数)            		 E
            24 100~131 2 E=[L-(N-1)×P]/2 28 1220~1941 21 E=[L-(N-1)×P]/2 33 1882~1941 32 E=[L-(N-1)×P]/2 48 200~255 3 E=[L-(N-1)×P]/2
            132~191 3 1280~1339 22 1942~1960 33 256~335 4
            192~251 4 1340~1399 23 42 200~263 3 336~415 5
            252~311 5 1400~1459 24 264~343 4 416~495 6
            312~371 6 1460~1519 25 344~423 5 496~575 7
            372~431 7 1520~1579 26 424~503 6 576~655 8
            432~491 8 1580~1639 27 504~583 7 656~735 9
            492~551 9 1640~1699 28 584~663 8 736~815 10
            552~611 10 1700~1759 29 664~743 9 816~895 11
            612~671 11 1760~1819 30 744~823 10 896~975 12
            672~731 12 1820~1879 31 824~903 11 976~1055 13
            732~791 13 1880~1939 32 904~983 12 1056~1135 14
            792~851 14 1940~1960 33 984~1063 13 1136~1215 15
            852~911 15 33 100~141 2 1064~1143 14 1216~1295 16
            912~971 16 142~201 3 1144~1223 15 1296~1375 17
            972~1031 17 202~261 4 1224~1303 16 1376~1455 18
            1032~1091 18 262~321 5 1304~1383 17 1456~1535 19
            1092~1151 19 322~381 6 1384~1463 18 1536~1615 20
            1152~1211 20 382~441 7 1464~1543 19 1616~1695 21
            1212~1271 21 442~501 8 1544~1623 20 1696~1775 22
            1272~1331 22 502~561 9 1624~1703 21 1776~1855 23
            1332~1391 23 562~621 10 1704~1783 22 1856~1935 24
            1392~1451 24 622~681 11 1784~1863 23 1936~1960 25
            1452~1480 25 682~741 12 1864~1943 24 /
            28 100~139 2 742~801 13 1944~1960 25
            140~199 3 802~861 14 /
            200~259 4 862~921 15
            260~319 5 922~981 16
            320~379 6 982~1041 17
            380~439 7 1042~1101 18
            440~499 8 1102~1161 19
            500~559 9 1162~1221 20
            560~619 10 1222~1281 21
            620~679 11 1282~1341 22
            680~739 12 1342~1401 23
            740~799 13 1402~1461 24
            800~859 14 1462~1521 25
            860~919 15 1522~1581 26
            920~979 16 1582~1641 27
            980~1039 17 1642~1701 28
            1040~1099 18 1702~1761 29
            1100~1159 19 1762~1821 30
            1160~1219 20 1822~1881 31



            P：螺钉孔间距离
            E：螺钉中心孔至端面距离



            精度基准

            尺寸精度
            		 普通级 精密级
            24 28 33 42 48 24 28 33 42 48
            单滑块 高度H的容许尺寸误差 ±0.1 ±0.1 ±0.03 ±0.04 0
            -0.04
               宽度F的容许尺寸误差
            双滑块 高度H的相互误差 0.02 0.02 0.01 0.015 0.007
            宽度F的相互误差（基准轨） 0.03
            滑块C面对滑轨A面的行走平行度 请在怡合达网站参阅行走精度表
            滑块D面对滑轨B面的行走平行度
