        医疗 低组装直线导轨 普通级 精密级 滑块法兰型

        条件筛选：

        类型 低组装
        载荷 重载型
        滑块形状 法兰型
        滑轨宽度 15,20,25,30型
        种类筛选 直线导轨

        产品型号：

        请先点击左下侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库
            型号：

            型号筛选

            未生成型号，还有 5 项未选择

            代码

            参数选型

            滑块数量

            精度等级

            产品选型

            H

            L

            100~1960
            /1

            技术图档

            3D预览

            产品问答

            材质图

            参数图

            材质图
            代码 类型 精度等级 滑块固定方式 滑块数量 导轨固定方式 材质
            滑轨 滑块
            Y-GXB31 组件 普通级 上锁式 单滑块 上锁式 S55C  SNCM220
            Y-GXB32 双滑块
            Y-GXB35 精密级 单滑块
            Y-GXB36 双滑块







            参数图



            选型表

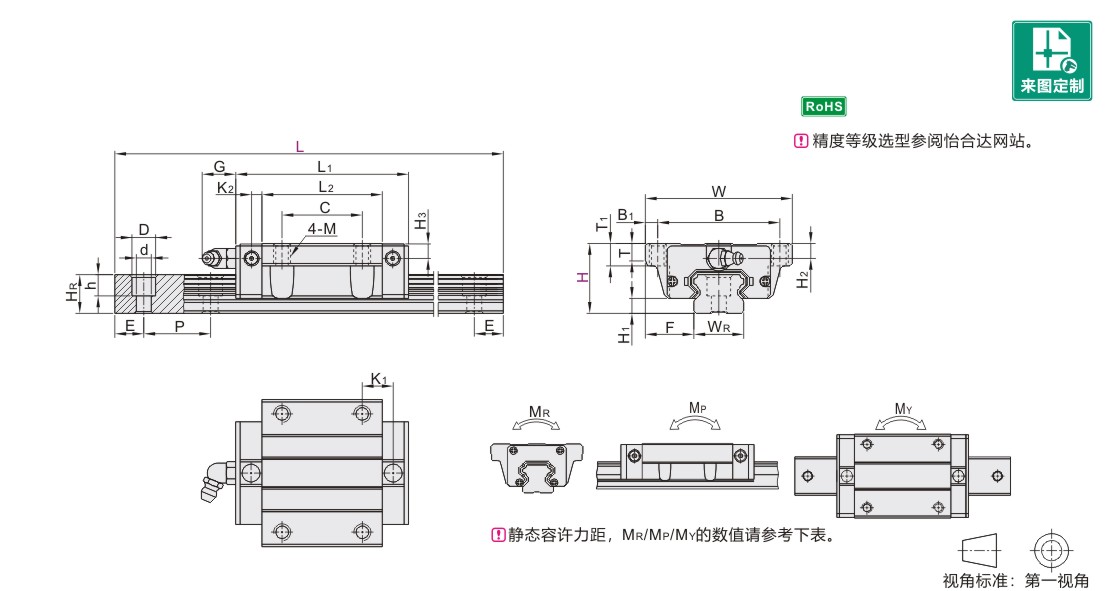

            型号 L
            		 H1 F 滑块尺寸
            代码 H W B B1 C L1 L2 K1 K2 G M T T1 H2 H3
            Y-GXB31
            Y-GXB32
            Y-GXB35
            Y-GXB36            		 24 100~1480 4.5 18.5 52 41 5.5 26 57.2 40.5 10.4 5.1 5.5 M5 5 7 5.5 5.5
            28 100~1480 6 19.5 59 49 5 32 67 48 11.6 5.9 M6 9
            33 100~1960 7 25 73 60 6.5 35 82 60.5 18.2 6.2 12 M8 7 6 6
            42 200~1960 9.5 31 90 72 9 40 96.7 72 22.05 6.3 M10 10 8 8
            48 200~1960 33 100 82 — 50 112 80 — 9.8 9 13 8.5 8.5



            L尺寸的最小值由滑块长度与滑块数量而定。          每个规格滑轨长度L最大可做到4000mm/条。



            滑轨尺寸 基本额定负载(KN) 容许静力矩(KN-m) 重量
            WR HR D h d P 固定螺钉 C(动) Co(静) MR MP MY 滑块(kg) 滑轨(Kg/m)
            15 12.5 6 4.5 3.5 60 M3×16 10 16.9 0.13 0.1 0.1 0.21 1.2
            20 15 9.5 8.5 6 M5×16 13.9 23.6 0.24 0.18 0.18 0.34 2
            23 18 11 9 7 M6×20 22.3 36.9 0.43 0.35 0.35 0.6 3
            28 23 80 M6×25 32.9 53.1 0.74 0.6 0.6 1.08 4.4
            34 27.5 14 12 9 M8×25 52 75.5 1.28 0.93 0.93 1.61 6.2





            N(安装孔数)/E(螺钉中心孔至端面距离)

            代码H L
            最小单位1            		 N
            (安装孔数)            		 E   H L
            最小单位1            		 N
            (安装孔数)            		 E   H L
            最小单位1            		 N
            (安装孔数)            		 E   H L
            最小单位1            		 N
            (安装孔数)            		 E
            24 100~131 2 E=[L-(N-1)×P]/2 28 1100~1159 19 E=[L-(N-1)×P]/2 42 344~423 5 E=[L-(N-1)×P]/2 48 200~255 3 E=[L-(N-1)×P]/2
            132~191 3 1160~1219 20 424~503 6 256~335 4
            192~251 4 1220~1279 21 504~583 7 336~415 5
            252~311 5 1280~1339 22 584~663 8 416~495 6
            312~371 6 1340~1399 23 664~743 9 496~575 7
            372~431 7 1400~1459 24 744~823 10 576~655 8
            432~491 8 1460~1480 25 824~903 11 656~735 9
            492~551 9 33 100~141 2 904~983 12 736~815 10
            552~611 10 142~201 3 984~1063 13 816~895 11
            612~671 11 202~261 4 1064~1143 14 896~975 12
            672~731 12 262~321 5 1144~1223 15 976~1055 13
            732~791 13 322~381 6 1224~1303 16 1056~1135 14
            792~851 14 382~441 7 1304~1383 17 1136~1215 15
            852~911 15 442~501 8 1384~1463 18 1216~1295 16
            912~971 16 502~561 9 1464~1543 19 1296~1375 17
            972~1031 17 562~621 10 1544~1623 20 1376~1455 18
            1032~1091 18 622~681 11 1624~1703 21 1456~1535 19
            1092~1151 19 682~741 12 1704~1783 22 1536~1615 20
            1152~1211 20 742~801 13 1784~1863 23 1616~1695 21
            1212~1271 21 802~861 14 1864~1943 24 1696~1775 22
            1272~1331 22 862~921 15 1944~1960 25 1776~1855 23
            1332~1391 23 922~981 16 / 1856~1935 24
            1392~1451 24 982~1041 17 1936~1960 25
            1452~1480 25 1042~1101 18 /
            28 100~139 2 1102~1161 19
            140~199 3 1162~1221 20
            200~259 4 1222~1281 21
            260~319 5 1282~1341 22
            320~379 6 1342~1401 23
            380~439 7 1402~1461 24
            440~499 8 1462~1521 25
            500~559 9 1522~1581 26
            560~619 10 1582~1641 27
            620~679 11 1642~1701 28
            680~739 12 1702~1761 29
            740~799 13 1762~1821 30
            800~859 14 1822~1881 31
            860~919 15 1882~1941 32
            920~979 16 1942~1960 33
            980~1039 17 42 200~263 3
            1040~1099 18 264~343 4





            P：螺钉孔间距离
            E：螺钉中心孔至端面距离



            精度基准

            尺寸精度
            		 普通级 精密级
            24 28 33 42 48 24 28 33 42 48
            单滑块 高度H的容许尺寸误差 ±0.1 ±0.1 ±0.03 ±0.04 0
            -0.04
               宽度F的容许尺寸误差
            双滑块 高度H的相互误差 0.02 0.02 0.01 0.015 0.007
            宽度F的相互误差（基准轨） 0.03
            滑块C面对滑轨A面的行走平行度 请在怡合达网站参阅行走精度表
            滑块D面对滑轨B面的行走平行度
