低组装直线导轨组件普通级精密级重载型标准型

条件筛选：

类型低组装

载荷重载型

滑块形状标准型

滑轨宽度 15,20,25,30型

种类筛选直线导轨

产品型号：

请先点击左下侧选项进行选型>>

登录后可查看价格、加入购物车、一键购买

立即登录

SKU信息

3D模型

3D图库

型号：

型号筛选

未生成型号，还有 5 项未选择

代码

参数选型

滑块数量

精度等级

产品选型

H

L

100~1960

/1

技术图档

3D预览

产品简介

产品问答

材质图

参数图

材质图

代码	类型	精度等级	滑块固定方式	滑块数量	导轨固定方式	材质
						滑轨	滑块
IAS01	组件	普通级	上锁式	单滑块	上锁式	S55C	SNCM220
IAS03				双滑块
IAS05		精密级		单滑块
IAS06				双滑块

精度等级选型参照精度等级表。

参数图

选型表

型号				L	H1		F	滑块尺寸
代码		H						W		B	B1		C		L1		L2			K1	K2		G		M×V			T			H2	H3

IAS01 IAS03 IAS05 IAS06		24		100~1480	4.5		9.5	34		26	4		26		57.2		40.5			10.4	5.1		5.5		M4×6			6			5.5	5.5
		28		100~1960	6		11	42		32	5		32		67		48			11.6	5.9		12		M5×7			6			5.5
		33		100~1960	7		12.5	48		35	6.5		35		82		60.5			18.2	6.2		12		M6×9			8			6	6
		42		200~1960	9.5		16	60		40	10		40		96.7		72			22.05	6.3		12		M8×12			8			8	8
		48		200~1960	9.5		18	70		50	—		50		112		80			—	9.8		11.5		M8×12			12.5			8.5	8.5

L尺寸的最小值由滑块长度与滑块数量而定。每个规格滑轨长度L最大可做到4000mm/条。

滑轨尺寸														基本额定负载(KN)		静态容许力矩(KN-m)							重量
WR	HR			D	h			d		P	固定螺钉			C(动)	C0(静)	MR			MP		MY		滑块(kg)	滑轨(Kg/m)
15	12.5			6	4.5			3.5		60	M3×16			10	16.9	0.13			0.1		0.1		0.16	1.2
20	15			9.5	8.5			6			M5×16			13.9	23.6	0.24			0.18		0.18		0.26	2
23	18			11	9			7			M6×20			22.3	36.9	0.43			0.35		0.35		0.45	3
28	23									80	M6×25			32.9	53.1	0.74			0.6		0.6		0.82	4.4
34	27.5			14	12			9			M8×25			52.0	75.5	1.28			0.93		0.93		1.13	6.2

安装孔数/螺钉中心孔至端面距离

N(安装孔数)/E(螺钉中心孔至端面距离)

H	L 最小单位1	N (安装孔数)			E

24	100~131	2			E=L-(N-1)xP/2
	132~191	3
	192~251	4
	252~311	5
	312~371	6
	372~431	7
	432~491	8
	492~551	9
	552~611	10
	612~671	11
	672~731	12
	732~791	13
	792~851	14
	852~911	15
	912~971	16
	972~1031	17
	1032~1091	18
	1092~1151	19
	1152~1211	20
	1212~1271	21
	1272~1331	22
	1332~1391	23
	1392~1451	24
	1452~1480	25
28	100~139	2
	140~199	3
	200~259	4
	260~319	5
	320~379	6
	380~439	7
	440~499	8
	500~559	9
	560~619	10
	620~679	11
	680~739	12
	740~799	13
	800~859	14
	860~919	15
	920~979	16
	980~1039	17
	1040~1099	18
	1100~1159	19
	1160~1219	20

N(安装孔数)/E(螺钉中心孔至端面距离)

H		L 最小单位1	N (安装孔数)			E
28		1220~1279	21			E=L-(N-1)xP/2
		1280~1339	22
		1340~1399	23
		1400~1459	24
		1460~1519	25
		1520~1579	26
		1580~1639	27
		1640~1699	28
		1700~1759	29
		1760~1819	30
		1820~1879	31
		1880~1939	32
		1940~1960	33
33		100~141	2
		142~201	3
		202~261	4
		262~321	5
		322~381	6
		382~441	7
		442~501	8
		502~561	9
		562~621	10
		622~681	11
		682~741	12
		742~801	13
		802~861	14
		862~921	15
		922~981	16
		982~1041	17
		1042~1101	18
		1102~1161	19
		1162~1221	20
		1222~1281	21
		1282~1341	22
		1342~1401	23
		1402~1461	24
		1462~1521	25
		1522~1581	26
		1582~1641	27
		1642~1701	28
		1702~1761	29
		1762~1821	30
		1822~1881	31

N(安装孔数)/E(螺钉中心孔至端面距离)

H		L 最小单位1	N (安装孔数)			E
33		1882~1941	32			E=L-(N-1)xP/2
		1942~1960	33
42		200~263	3
		264~343	4
		344~423	5
		424~503	6
		504~583	7
		584~663	8
		664~743	9
		744~823	10
		824~903	11
		904~983	12
		984~1063	13
		1064~1143	14
		1144~1223	15
		1224~1303	16
		1304~1383	17
		1384~1463	18
		1464~1543	19
		1544~1623	20
		1624~1703	21
		1704~1783	22
		1784~1863	23
		1864~1943	24
		1944~1960	25

N(安装孔数)/E(螺钉中心孔至端面距离)

H		L 最小单位1					N (安装孔数)			E
48		200~255					3			E=L-(N-1)xP/2
		256~335					4
		336~415					5
		416~495					6
		496~575					7
		576~655					8
		656~735					9
		736~815					10
		816~895					11
		896~975					12
		976~1055					13
		1056~1135					14
		1136~1215					15
		1216~1295					16
		1296~1375					17
		1376~1455					18
		1456~1535					19
		1536~1615					20
		1616~1695					21
		1696~1775					22
		1776~1855					23
		1856~1935					24
		1936~1960					25

P：螺钉孔间距离

E：螺钉中心孔至端面距离

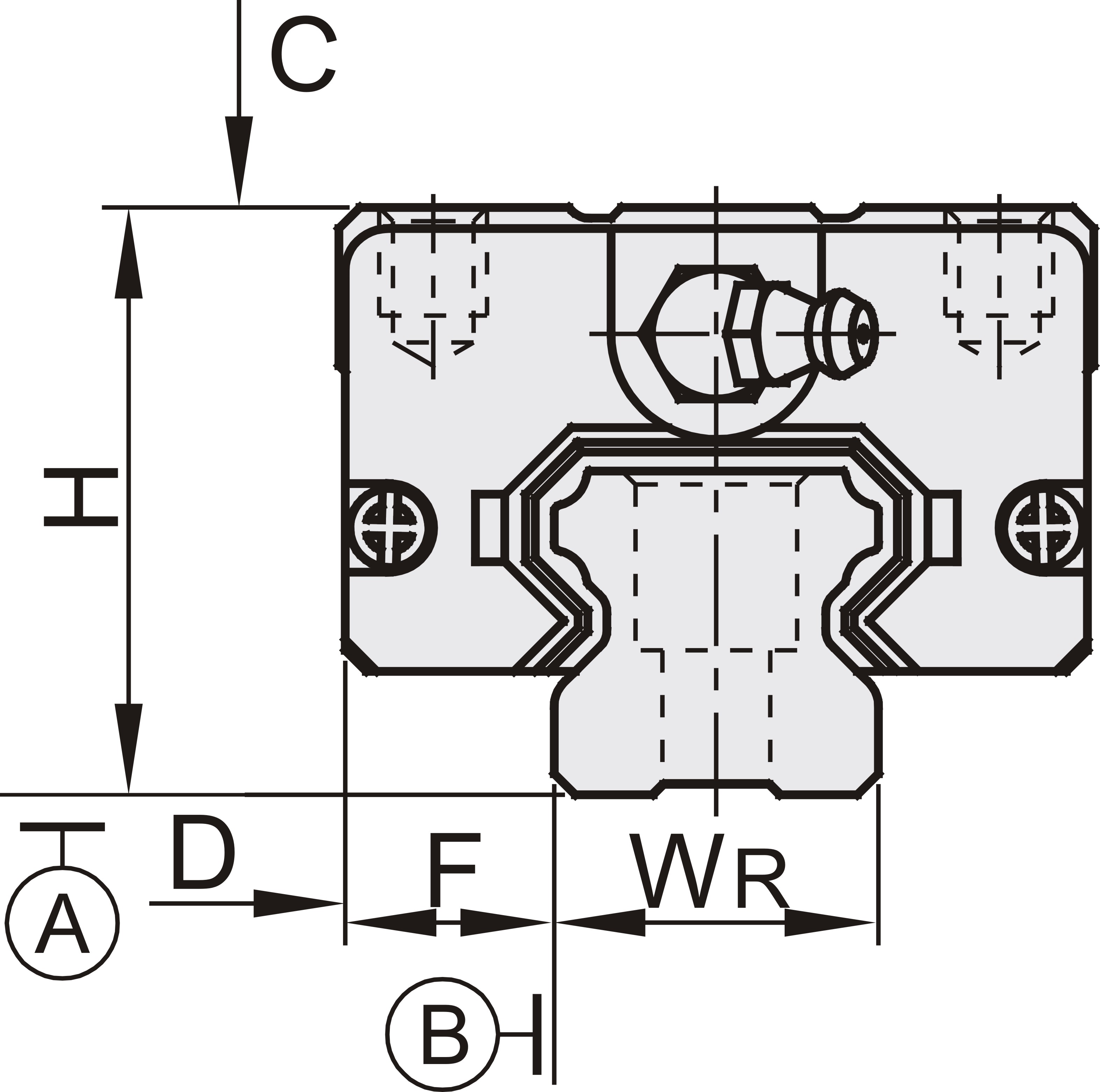

精度基准

尺寸精度		普通级					精密级


		24	28	33	42	48	24	28	33	42	48
单滑块	高度H的容许尺寸误差	±0.1		±0.1			±0.03		±0.04		0 -0.04
	宽度F的容许尺寸误差
双滑块	高度H的相互误差	0.02		0.02			0.01		0.015		0.007
	宽度F的相互误差（基准轨）			0.03
滑块C面对滑轨A面的行走平行度		详情请在怡合达网站搜索查看
滑块D面对滑轨B面的行走平行度

精度等级与行走精度表
