        低组装直线导轨 组件 普通级 中载型 短法兰型

        条件筛选：

        类型 低组装
        载荷 中载型
        滑块形状 短法兰型
        滑轨宽度 15,20,25,30型
        种类筛选 直线导轨

        产品型号：

        请先点击左下侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库
            型号：

            型号筛选

            未生成型号，还有 5 项未选择

            代码

            参数选型

            滑块数量

            精度等级

            产品选型

            H

            L

            100~1960
            /1

            技术图档

            3D预览

            产品简介

            产品问答

            材质图

            参数图

            材质图
            代码 类型 精度等级 滑块
            固定方式            		 滑块数量 导轨
            固定方式            		 材质
            滑轨 滑块
            IAV01 组件 普通级 上锁式 单滑块 上锁式 S55C SNCM220
            IAV03 双滑块
            IAV05 精密级 单滑块
            IAV06 双滑块



            精度等级选型参照精度等级表。

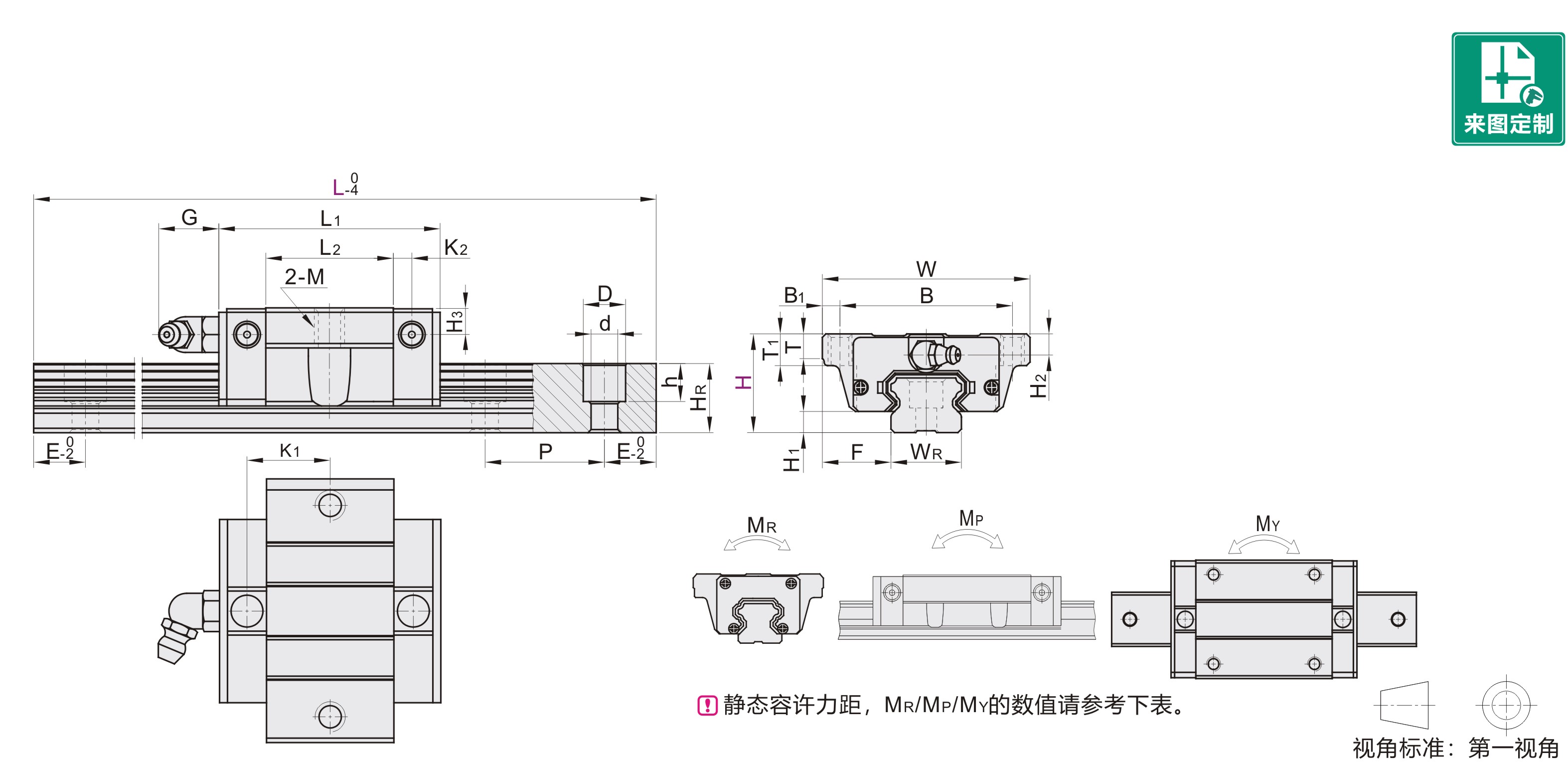

            参数图



            选型表

            型号 L H1 F 滑块尺寸
            代码 H W B B1 L1 L2 K1 K2 G M T T1 H2 H3
            IAV01
            IAV03
            IAV05
            IAV06            		 24 100~1480 4.5 18.5 52 41 5.5 40.2 23.5 14.9 5.1 5.5 M5 5 7 5.5 5.5
            28 100~1480 6 19.5 59 49 5 48 29 18.1 5.9 12 M6 9
            33 100~1960 7 25 73 60 6.5 60.2 38.7 24.8 6.2 M8 7 10 6 6
            42 200~1960 9.5 31 90 72 9 68 43.3 27.7 6.3 M10 8 8
            48 200~1960 9.5 33 100 82 — 78 46 — 9.8 M10 9 13 8.5 8.5



            L尺寸的最小值由滑块长度与滑块数量而定。 每个规格滑轨长度L最大可做到4000mm/条。



            滑轨尺寸 基本额定负载(KN)
            		 容许静力矩(KN-m) 重量
            WR HR D h d P 固定螺钉 C(动) C0(静) MR MP MY 滑块(kg) 滑轨(kg/m)
            15 12.5 6 4.5 3.5 60 M3×16 6.7 9.6 0.07 0.04 0.04 0.12 1.2
            20 15 9.5 8.5 6 M5×16 9.7 14.2 0.14 0.07 0.07 0.2 2
            23 18 11 9 7 M6×20 15.6 22.1 0.26 0.13 0.13 0.39 3
            28 23 80 M6×25 23.1 31.8 0.45 0.23 0.23 0.65 4.4
            34 27.5 14 12 9 M8×25 35.7 44 0.75 0.34 0.34 0.91 6.2



            安装孔数/螺钉中心孔至端面距离



            N(安装孔数)/E(螺钉中心孔至端面距离)



            H L
            最小单位1            		 N
            (安装孔数)            		 E
            24 100~131    2 E=L-(N-1)xP/2
            132~191 3
            192~251 4
            252~311 5
            312~371 6
            372~431 7
            432~491 8
            492~551 9
            552~611 10
            612~671 11
            672~731 12
            732~791 13
            792~851 14
            852~911 15
            912~971 16
            972~1031 17
            1032~1091 18
            1092~1151 19
            1152~1211 20
            1212~1271 21
            1272~1331 22
            1332~1391 23
            1392~1451 24
            1452~1480 25
            28 100~139 2
            140~199 3
            200~259 4
            260~319 5
            320~379 6
            380~439 7
            440~499 8
            500~559 9
            560~619 10
            620~679 11
            680~739 12
            740~799 13
            800~859 14
            860~919 15
            920~979 16
            980~1039 17
            1040~1099 18



            N(安装孔数)/E(螺钉中心孔至端面距离)



            H L
            最小单位1            		 N
            (安装孔数)            		 E
            28 1100~1159 19 E=L-(N-1)xP/2
            1160~1219 20
            1220~1279 21
            1280~1339 22
            1340~1399 23
            1400~1459 24
            1460~1480 25
            33 100~141 2
            142~201 3
            202~261 4
            262~321 5
            322~381 6
            382~441 7
            442~501 8
            502~561 9
            562~621 10
            622~681 11
            682~741 12
            742~801 13
            802~861 14
            862~921 15
            922~981 16
            982~1041 17
            1042~1101 18
            1102~1161 19
            1162~1221 20
            1222~1281 21
            1282~1341 22
            1342~1401 23
            1402~1461 24
            1462~1521 25
            1522~1581 26
            1582~1641 27
            1642~1701 28
            1702~1761 29
            1762~1821 30
            1822~1881 31
            1882~1941 32
            1942~1960 33
            42 200~263 3
            264~343 4



            N(安装孔数)/E(螺钉中心孔至端面距离)



            H L
            最小单位1            		 N
            (安装孔数)            		 E
            42 344~423 5 E=L-(N-1)xP/2
            424~503 6
            504~583 7
            584~663 8
            664~743 9
            744~823 10
            824~903 11
            904~983 12
            984~1063 13
            1064~1143 14
            1144~1223 15
            1224~1303 16
            1304~1383 17
            1384~1463 18
            1464~1543 19
            1544~1623 20
            1624~1703 21
            1704~1783 22
            1784~1863 23
            1864~1943 24
            1944~1960 25



            N(安装孔数)/E(螺钉中心孔至端面距离)



            H L
            最小单位1            		 N
            (安装孔数)            		 E
            48 200~255 3 E=L-(N-1)xP/2
            256~335 4
            336~415 5
            416~495 6
            496~575 7
            576~655 8
            656~735 9
            736~815 10
            816~895 11
            896~975 12
            976~1055 13
            1056~1135 14
            1136~1215 15
            1216~1295 16
            1296~1375 17
            1376~1455 18
            1456~1535 19
            1536~1615 20
            1616~1695 21
            1696~1775 22
            1776~1855 23
            1856~1935 24
            1936~1960 25



            P：螺钉孔间距离

            E：螺钉中心孔至端面距离





            精度基准



            尺寸精度 普通级 精密级
            24 28 33 42 48 24 28 33 42 48
            单滑块 高度H的容许尺寸误差 ±0.1 ±0.1 ±0.03 ±0.04 0
            -0.04
            宽度F的容许尺寸误差
            双滑块 高度H的相互误差 0.02
            		 0.02 0.01 0.015 0.007
            宽度F的相互误差（基准轨） 0.03
            滑块C面对滑轨A面的行走平行度 详情请在怡合达网站搜索查看
            滑块D面对滑轨B面的行走平行度



            精度等级与行走精度表
