图片仅供参考，请以已选的规格为准
滚柱式直线导轨 重预压 高级 精密级 滑块法兰型
条件筛选：
类型 滚柱式
载荷 重预压
滑块形状 法兰型
滑轨宽度 36,42,48,60,70型
种类筛选 直线导轨
产品型号：
请先点击左下侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
计算选型
常规选型
图纸选型
型号筛选
未生成型号，还有 5 项未选择
代码
参数选型
滑块数量
精度等级
产品选型
H
L
134~1945
/1
技术图档
3D预览
产品简介
产品问答
材质图
参数图
材质图
| 代码 | 类型 | 精度 等级 |
滑块 固定方式 |
滑块数量 | 滑轨 固定方式 |
材质 | |
| 滑轨 | 滑块 | ||||||
| ICF01 | 组件 | 高级 | 上锁式 | 单滑块 | 上锁式 | S55C | SNCM220 |
| ICF03 | 双滑块 | ||||||
| ICF05 | 精密级 | 单滑块 | |||||
| ICF06 | 双滑块 | ||||||
静态容许力矩，MR/MP/MY的数值请参考下表。

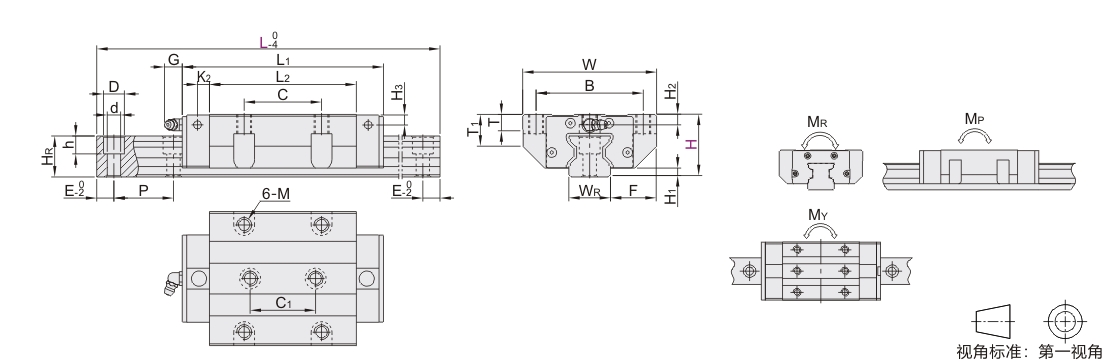

参数图
选型表
| 型号 |
L |
H1 |
F |
滑块尺寸 |
|||||||||||
| 代码 | H | W | B | C | C1 | L1 | L2 | K2 | G | M | T | T1 | |||
| ICF01 ICF03 ICF05 ICF06 |
36 | 134~973 | 4.8 | 23.5 | 70 | 57 | 45 | 40 | 97.5 | 65.5 | 6.6 | 12 | M8 | 9.5 | 20.2 |
| 42 | 176~1295 | 6 | 31 | 90 | 72 | 52 | 44 | 112.4 | 75.9 | 8 | M10 | 10 | 21.6 | ||
| 48 | 176~1295 | 6.5 | 33 | 100 | 82 | 62 | 52 | 125.3 | 82.3 | 12 | 27.5 | ||||
| 60 | 180~1702 | 8 | 37.5 | 120 | 100 | 80 | 60 | 154.2 | 106.5 | 10 | 13.5 | M12 | 14.5 | 35.5 | |
| 70 | 206~1945 | 10 | 43.5 | 140 | 116 | 95 | 70 | 185.4 | 129.5 | 12 | M14 | 17.5 | 41 | ||
L尺寸的最小值由滑块长度与滑块数量而定。 每个规格滑轨长度L最大可做到4000mm/条。
| 滑块尺寸 | 滑轨尺寸 | 基本额定负载(KN) | 静态容许力矩(KN-m) | 重量 | |||||||||||
| H2 | H3 | WR | HR | D | h | d | P | 固定螺钉 | C(动) | Co(静) | MR | MP | MY | 滑块(kg) | 滑轨(kg/m) |
| 6 | 6 | 23 | 23.5 | 11 | 9 | 7 | 30 | M6 ×20 | 29.6 | 63.8 | 0.73 | 0.65 | 0.65 | 0.75 | 3.5 |
| 7 | 7 | 28 | 27.5 | 14 | 12 | 9 | 40 | M8×25 | 42.8 | 91.9 | 1.27 | 1.09 | 1.09 | 1.4 | 5 |
| 8 | 8 | 34 | 30.5 | 57.9 | 123.5 | 2.09 | 1.59 | 1.59 | 1.95 | 7 | |||||
| 10 | 10 | 45 | 37 | 20 | 17 | 14 | 52.5 | M12×35 | 92.8 | 193.8 | 4.4 | 3.28 | 3.28 | 3.9 | 11.2 |
| 11 | 11 | 53 | 43 | 23 | 20 | 16 | 60 | M14×45 | 132.8 | 270 | 7.33 | 5.49 | 5.49 | 6 | 15.6 |
安装孔数/银钉中心孔至端面距离
N(安装孔数)/E(螺钉中心孔至端面距离)
| H | L 最小单位1 |
N (安装孔数) |
E |
| 36 | 134 ~163 | 5 | E=[L-(N-1)×P]/2 |
| 164 ~193 | 6 | ||
| 194 ~223 | 7 | ||
| 224 ~253 | 8 | ||
| 254 ~283 | 9 | ||
| 284 ~313 | 10 | ||
| 314 ~343 | 11 | ||
| 344 ~373 | 12 | ||
| 374 ~403 | 13 | ||
| 404 ~433 | 14 | ||
| 434 ~463 | 15 | ||
| 464 ~493 | 16 | ||
| 494 ~523 | 17 | ||
| 524 ~553 | 18 | ||
| 554 ~583 | 19 | ||
| 584 ~613 | 20 | ||
| 614 ~643 | 21 | ||
| 644 ~673 | 22 | ||
| 674 ~703 | 23 | ||
| 704 ~733 | 24 | ||
| 734 ~763 | 25 | ||
| 764 ~793 | 26 | ||
| 794 ~823 | 27 | ||
| 824 ~853 | 28 | ||
| 854 ~883 | 29 | ||
| 884 ~913 | 30 | ||
| 914~943 | 31 | ||
| 944~973 | 32 | ||
| 42 | 176~215 | 5 | |
| 216~255 | 6 | ||
| 256~295 | 7 | ||
| 296~335 | 8 | ||
| 336 ~375 | 9 | ||
| 376 ~415 | 10 | ||
| 416 ~455 | 11 | ||
| 456 ~495 | 12 | ||
| 496 ~535 | 13 | ||
| 536 ~575 | 14 | ||
| 576 ~615 | 15 |
N(安装孔数)/E(钉中心孔至端面距离)
| H | L 最小单位1 |
N (安装孔数) |
E |
| 42 | 616 ~655 | 16 | E=[L-(N-1)×P]/2 |
| 656 ~695 | 17 | ||
| 696 ~735 | 18 | ||
| 736 ~775 | 19 | ||
| 776 ~815 | 20 | ||
| 816 ~855 | 21 | ||
| 856 ~895 | 22 | ||
| 896 ~935 | 23 | ||
| 936 ~975 | 24 | ||
| 976~1015 | 25 | ||
| 1016~1055 | 26 | ||
| 1056~1095 | 27 | ||
| 1096~1135 | 28 | ||
| 1136~1175 | 29 | ||
| 1176~1215 | 30 | ||
| 1216~1255 | 31 | ||
| 1256~1295 | 32 | ||
| 48 | 176~215 | 5 | |
| 216~255 | 6 | ||
| 256~295 | 7 | ||
| 296~335 | 8 | ||
| 336~375 | 9 | ||
| 376~415 | 10 | ||
| 416~455 | 11 | ||
| 456~495 | 12 | ||
| 496~535 | 13 | ||
| 536~575 | 14 | ||
| 576~615 | 15 | ||
| 616~655 | 16 | ||
| 656~695 | 17 | ||
| 696~735 | 18 | ||
| 736~775 | 19 | ||
| 776~815 | 20 | ||
| 816~855 | 21 | ||
| 856~895 | 22 | ||
| 896~935 | 23 | ||
| 936~975 | 24 | ||
| 976~1015 | 25 | ||
| 1016~1055 | 26 |
N(安装孔数)/E(钉中心孔至端面距离)
| H | L 最小单位1 |
N (安装孔数) |
E |
| 48 | 1056~1095 | 27 | E=[L-(N-1)×P]/2 |
| 1096~1135 | 28 | ||
| 1136~1175 | 29 | ||
| 1176~1215 | 30 | ||
| 1216~1255 | 31 | ||
| 1256~1295 | 32 | ||
| 60 | 180~232 | 4 | |
| 233~284 | 5 | ||
| 285~337 | 6 | ||
| 338~389 | 7 | ||
| 390~442 | 8 | ||
| 443~494 | 9 | ||
| 495~547 | 10 | ||
| 548~599 | 11 | ||
| 600~652 | 12 | ||
| 653~704 | 13 | ||
| 705~757 | 14 | ||
| 758~809 | 15 | ||
| 810~862 | 16 | ||
| 863~914 | 17 | ||
| 915~967 | 18 | ||
| 968~1019 | 19 | ||
| 1020~1072 | 20 | ||
| 1073~1124 | 21 | ||
| 1125~1177 | 22 | ||
| 1178~1229 | 23 | ||
| 1230~1282 | 24 | ||
| 1283~1334 | 25 | ||
| 1335~1387 | 26 | ||
| 1388~1439 | 27 | ||
| 1440~1492 | 28 | ||
| 1493~1544 | 29 | ||
| 1545~1597 | 30 | ||
| 1598~1649 | 31 | ||
| 1650~1702 | 32 | ||
| 70 | 206~265 | 4 | |
| 266~325 | 5 | ||
| 326~385 | 6 |
N(安装孔数)/E(钉中心孔至端面距离)
| H | L 最小单位1 |
N (安装孔数) |
E |
| 70 | 386~445 | 7 | E=[L-(N-1)×P]/2 |
| 446~505 | 8 | ||
| 506~565 | 9 | ||
| 566~625 | 10 | ||
| 626~685 | 11 | ||
| 686~745 | 12 | ||
| 746~805 | 13 | ||
| 806~865 | 14 | ||
| 866~925 | 15 | ||
| 926~985 | 16 | ||
| 986~1045 | 17 | ||
| 1046~1105 | 18 | ||
| 1106~1165 | 19 | ||
| 1166~1225 | 20 | ||
| 1226~1285 | 21 | ||
| 1286~1345 | 22 | ||
| 1346~1405 | 23 | ||
| 1406~1465 | 24 | ||
| 1466~1525 | 25 | ||
| 1526~1585 | 26 | ||
| 1586~1645 | 27 | ||
| 1646~1705 | 28 | ||
| 1706~1765 | 29 | ||
| 1766~1825 | 30 | ||
| 1826~1885 | 31 | ||
| 1886~1945 | 32 |
P：螺钉孔间距离
E：螺钉中心孔至端面距离

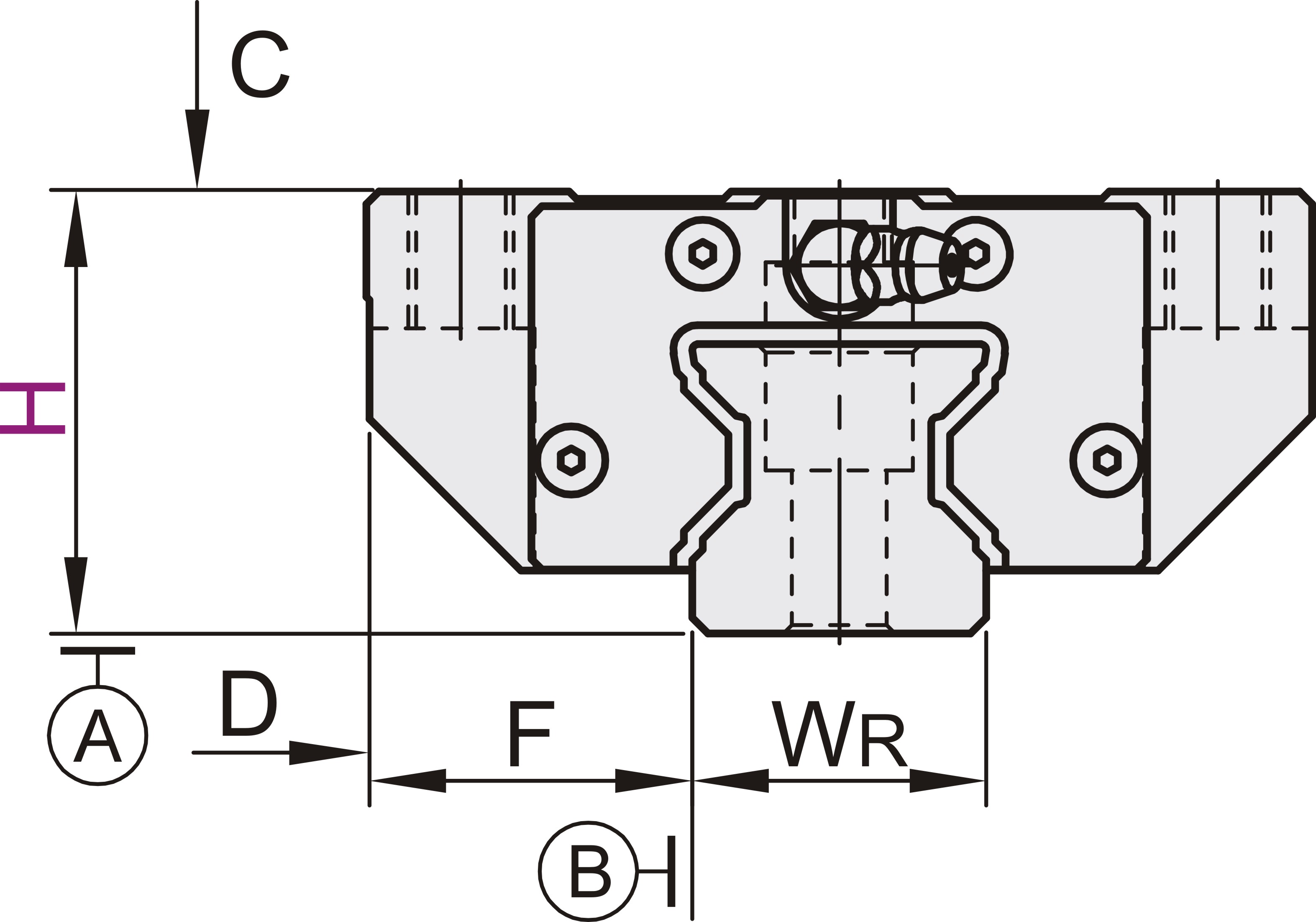

精度基准
| 尺寸精度 | 高级 | 精密级 | |||||||||
| 36 | 42 | 48 | 60 | 70 | 36 | 42 | 48 | 60 | 70 | ||
| 单滑块 | 高度H的容许尺寸误差 | ±0.04 | ±0.04 | ±0.04 | ±0.05 | ±0.05 | 0 -0.04 |
0 -0.04 |
0 -0.04 |
0 -0.05 |
0 -0.05 |
| 宽度F的容许尺寸误差 | ±0.04 | ±0.04 | ±0.04 | ±0.05 | ±0.05 | 0 -0.04 |
0 -0.04 |
0 -0.04 |
0 -0.05 |
0 -0.05 |
|
| 双滑块 | 高度H的相互误差 | 0.015 | 0.015 | 0.015 | 0.015 | 0.015 | 0.007 | 0.007 | 0.007 | 0.007 | 0.007 |
| 宽度F的相互误差 | 0.015 | 0.015 | 0.015 | 0.02 | 0.02 | 0.007 | 0.007 | 0.007 | 0.01 | 0.01 | |
| 滑块C面对滑轨A面的行走平行度 |
|
||||||||||
| 滑块D面对滑轨B面的行走平行度 | |||||||||||
-
