        直线导轨夹具  直线导轨配件 把手型 旋钮型

        条件筛选：

        主体材质 S45C
        产品名称 直线导轨夹具
        表面处理 无电解镀镍
        种类筛选 直线导轨配件

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            产品简介

            产品问答

            材质图

            参数图

            材质图
            代码
            		 类型
            		 材质
            		 表面处理
            ①主体 ②左右螺丝 ③夹紧块 ①主体 ②左右螺丝 ③夹紧块
            ICG91 把手型 S45C SCM435 S45C 无电解镀镍 发黑 —
            ICG92 旋钮型

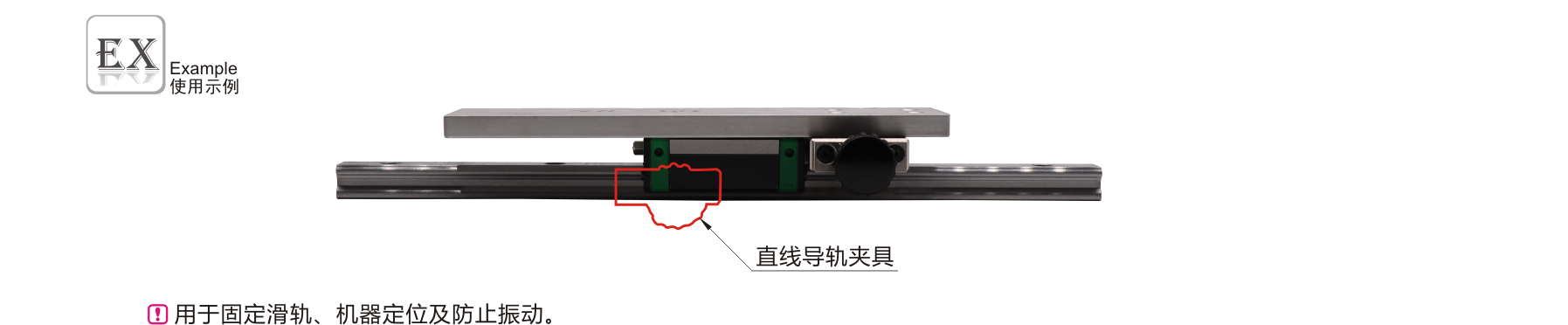

            仅适用于水平方向，请勿用于垂直方向上的位置保持。

             请根据中载/重载直线导轨的H尺寸配合使用。

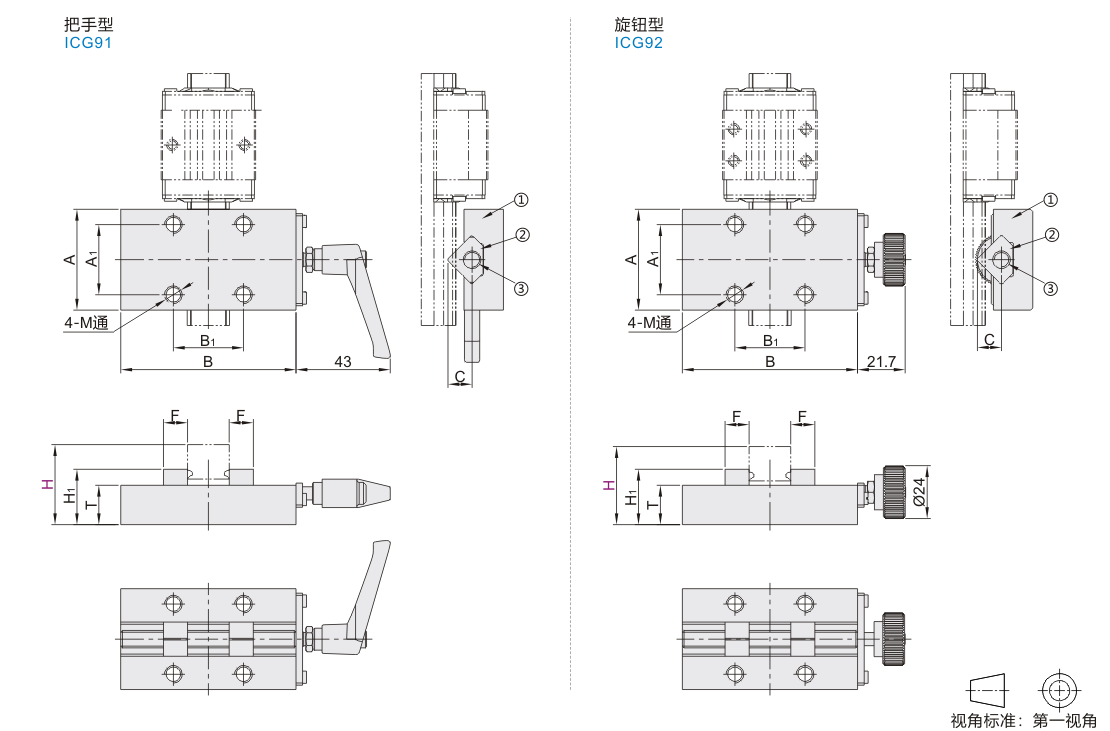

            参数图



            选型表

            型号
            		 A
            		 B
            		 A1
            		 B1
            		 F
            		 T
            		 H1
            		 C
            		 M
            		 夹紧块调整范围
            		 紧固扭矩(N·m)
            		 保持力(N)
            代码 H ICG91 ICG92 ICG91 ICG92
            把手型
            ICG91
            旋钮型
            ICG92            		 24 32 44 24 24 10 10.5 16.3 9.5 M4 10~22 2.5 0.7 400 100
            28 35 50 25 25 11.5 17.3 M5 14~28
            30 38 54 28 28 11 18.3 11 15~30
            33 62 26 26 14 19.8 9.5 M6 16~40
            36 42 60 30 30 13 20.3 11 17~36
            42 46 80 32 32 18 25.3 M8 21~56
