        限位块(单件/组件) 直线导轨用 直型 S45C材质

        条件筛选：

        类型 直型
        主体材质 S45C
        产品名称 限位块
        种类筛选 直线导轨配件

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库

            技术图档

            全部型号

            3D预览

            产品简介

            材质图

            参数图

            材质图
            代码
            		 类型
            		 限位孔
            		 螺纹
            		 主体
            		 螺栓/螺钉
            代码
            材质 表面处理
            ICP01 单件 直型限位块 无孔 — S45C 镀硬铬
            		 —
            ICP04 螺纹孔
            		 粗牙
            ICP06 发黑
            ICP05 细牙 镀硬铬
            ICP07 发黑
            ICP11 组件 直型限位块+定位螺栓 螺纹孔 粗牙 镀硬铬 PBE32
            ICP12 发黑
            ICP15 直型限位块+聚氨酯螺钉

            		 镀硬铬 TDC61
            ICP16 发黑



            特点：直接安装在导轨底板侧面，运动方向结构紧凑。

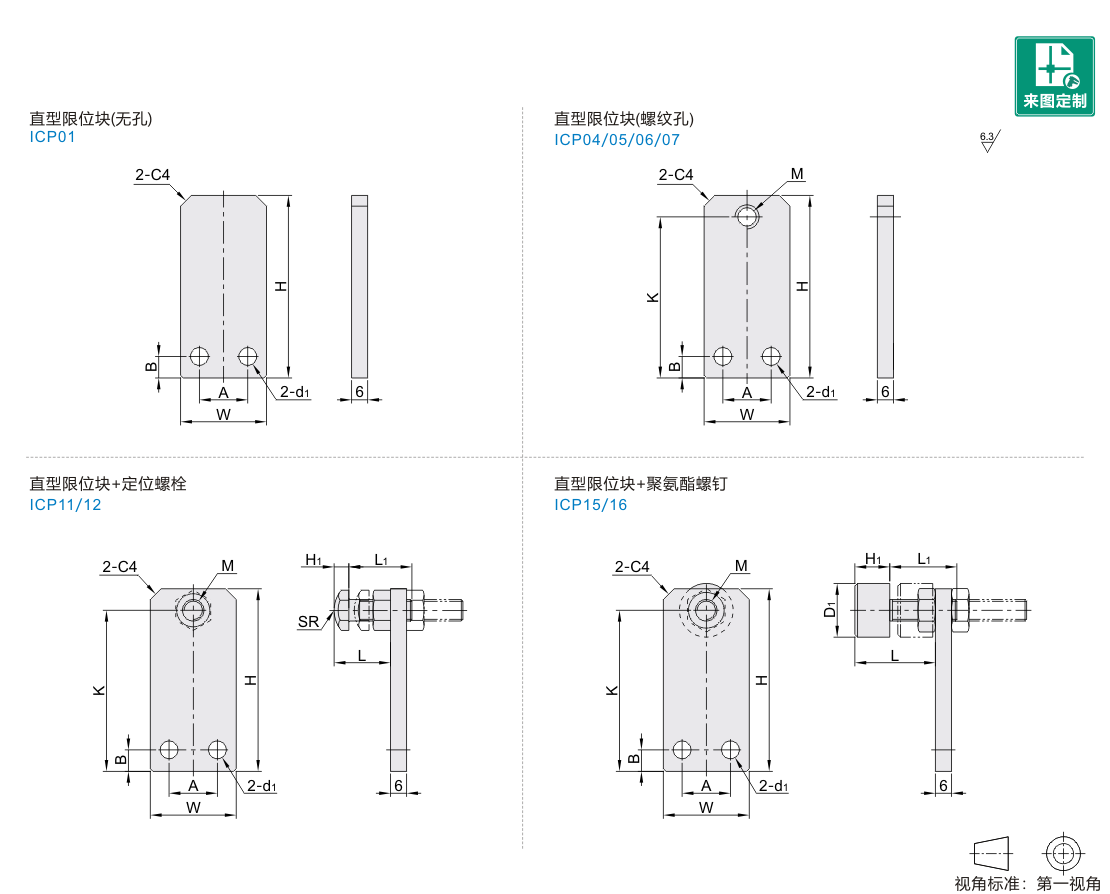

            参数图



            选型表

            型号
            		 W
            		 H
            		 A
            		 B
            		 M
            		 K
            		 d1
            		 L
            		 L1
            		 H1
            		 SR
            		 D1
            		 适用导轨
            宽度系列
            		 适用怡合达
            导轨型号
            代码 适用导轨规格 粗牙 细牙 ICP11/12 ICP15/16 ICP11/12 ICP15/16 ICP11/12 ICP15/16
            单件
            ICP01
            ICP04
            ICP05
            ICP06
            ICP07
            组件
            ICP11
            ICP15
            ICP12
            ICP16            		 15A 25  37  13  5  M6×1.0 M6×0.75 30  5.5  7~25 11~26 30  25  4  10  4  15  微型15系列 IAC/ IAF-H16
            IAJ/ IAM-H16
            15B 48  41  重载15系列 IBJ-H24
            IBC-H28
            20A 32  47  18  6  M8×1.25 M8×1.0 39  6.6  10~32 14~34 35  30  5.5  13  5  20  微型20系列 —
            20B 57  49  重载20系列 IBJ/ IBP-H30
            IBC/ IBF-H30
            25A 32  52  18  6  M8×1.25 M8×1.0 44  6.6  10~32 14~34 35  30  5.5  13  5  20  微型25系列 —
            25B 63  56  重载25系列 IBJ/ IBP-H36
            IBC/ IBF-H40
            30B 38  76  22  8  M10×1.5 M10×1.0 67  9.0  12~43 16~46 45  40  7  15  5  25  重载30系列 IBJ/ IBP-H42
            IBC/ IBF-H45
            35B 45  86  25  8  M10×1.5 M10×1.0 77  9.0  12~43 16~46 45  40  7  15  5  25  重载35系列 —
