限位块(单件/组件) 直线导轨用 直角型 S45C材质
条件筛选：
类型 直角型
主体材质 S45C
产品名称 限位块
种类筛选 直线导轨配件
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
产品简介
材质图
参数图
材质图
| 代码 |
类型 |
限位孔 |
螺纹 |
主体 |
螺栓/螺钉 代码 |
||
| 材质 | 表面处理 | ||||||
| ICP31 | 单件 | 直角型限位块 | 无孔 | — | S45C | 镀硬铬 |
— |
| ICP35 | 螺纹孔 |
粗牙 | |||||
| ICP37 | 发黑 | ||||||
| ICP36 | 细牙 | 镀硬铬 | |||||
| ICP38 | 发黑 | ||||||
| ICP41 | 组件 | 直角型限位块+定位螺栓 | 螺纹孔 | 粗牙 | 镀硬铬 | PBE32 |
|
| ICP42 | 发黑 | ||||||
| ICP45 | 直角型限位块+聚氨酯螺钉 |
镀硬铬 | TDC61 |
||||
| ICP46 | 发黑 | ||||||

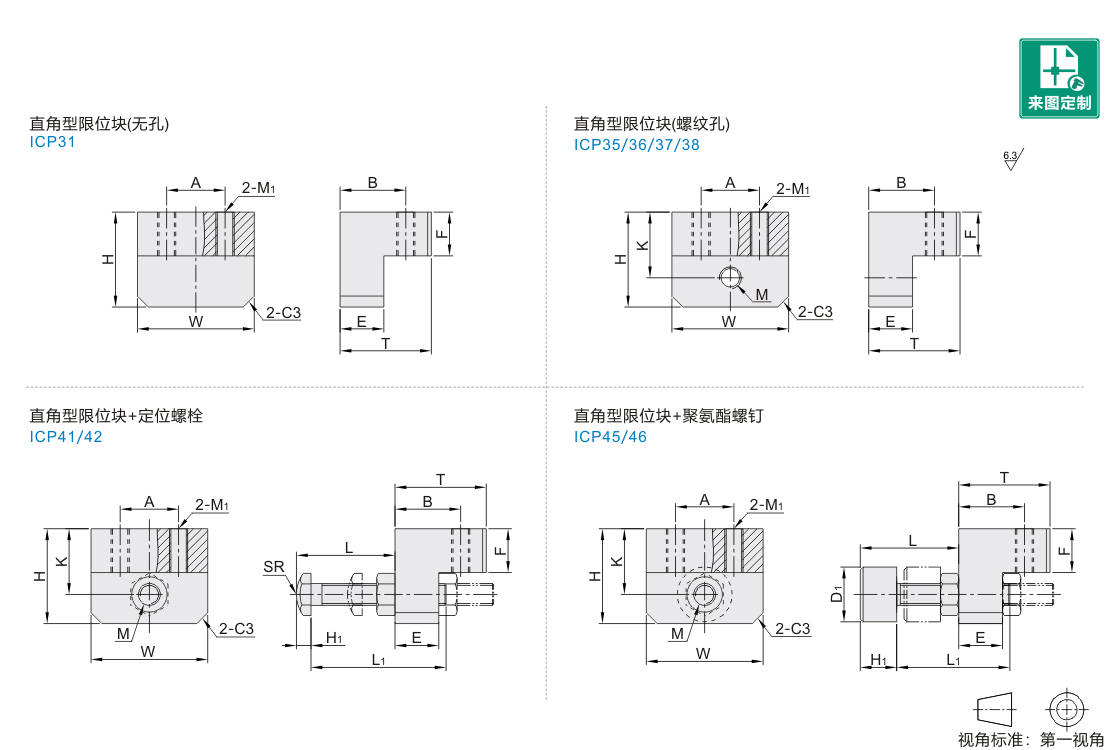

特点：可倒置隐藏安装在运动部件底面，结构紧凑刚度高，不会对机构的美观性造成影响。
参数图
选型表
| 型号 |
W |
H |
A |
B |
E |
F |
T |
M |
K |
M1 |
||
| 代码 | 适用导轨规格 | 粗牙 | 细牙 | |||||||||
| 单件 ICP31 |
15A | 32 | 15 | 16 | 18 | 12 | 8 | 25 | — | — | — | M5 |
| 20A | 18 | 12 | ||||||||||
| 25A | 23 | 18 | 23 | 32 | M6 | |||||||
| 单件 ICP31 ICP35 ICP36 ICP37 ICP38 组件 ICP41 ICP45 ICP42 ICP46 |
15B | 32 | 23 | 16 | 18 | 12 | 8 | 25 | M6×1.0 | M6×0.75 | 17 | M5 |
| 20B | 26 | 12 | 19 | |||||||||
| 25B | 35 | 18 | 23 | 32 | 28 | M6 | ||||||
| 30B | 38 | 41 | 20 | 28 | 16 | 16 | 38 | M8×1.25 |
M8×1.0 |
33 | M8 |
|
| 35B | 45 | 47 | 25 | 31 | 45 | 40 | ||||||
| 型号 |
L |
L1 |
H1 |
SR |
D1 |
匹配导轨 宽度系列 |
适用怡合达导轨 型号 |
||||
| 代码 | 适用导轨规格 | ICP41/42 | ICP45/46 | ICP41/42 | ICP45/46 | ICP41/42 | ICP45/46 | ||||
| 单件 ICP31 |
15A | — | — | — | — | — | — | — | — | 微型15系列 | IAC/ IAF-H16 IAJ/ IAM-H16 |
| 20A | 微型20系列 | — | |||||||||
| 25A | 微型25系列 | — | |||||||||
| 单件 ICP31 ICP35 ICP36 ICP37 ICP38 组件 ICP41 ICP45 ICP42 ICP46 |
15B | 7~22 | 11~23 | 30 | 25 | 4 | 10 | 4 | 15 | 重载15系列 | IBJ-H24 IBC-H28 |
| 20B | 重载20系列 | IBJ/ IBP-H30 IBC/ IBF-H30 |
|||||||||
| 25B | 重载25系列 | IBJ/ IBP-H36 IBC/ IBF-H40 |
|||||||||
| 30B | 10~28 |
14~31 |
35 | 30 | 5.5 | 13 | 5 | 20 | 重载30系列 | IBJ/ IBP-H42 IBC/ IBF-H45 |
|
| 35B | 重载35系列 | — | |||||||||
-
