限位块(单件/组件) 直线导轨用 L型 S45C材质
条件筛选：
类型 L型
产品名称 限位块
种类筛选 直线导轨配件
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
产品简介
材质图
参数图
材质图
| 代码 |
类型 |
限位孔 |
螺纹 |
主体 |
螺栓/螺钉 代码 |
||
| 材质 | 表面处理 | ||||||
| ICQ01 | 单件 | L型限位块 | 无孔 | — | S45C | 镀硬铬 | — |
| ICQ02 | SUS304 | — | |||||
| ICQ05 | 螺纹孔 | 粗牙 | S45C | 镀硬铬 | |||
| ICQ07 | 发黑 | ||||||
| ICQ06 | SUS304 | — | |||||
| ICQ09 | 细牙 | S45C | 镀硬铬 | ||||
| ICQ08 | 发黑 | ||||||
| ICQ10 | SUS304 | — | |||||
| ICQ21 | 组件 | L型限位块+定位螺栓 | 螺纹孔 | 粗牙 | S45C | 镀硬铬 | PBE32 |
| ICQ23 | 发黑 | ||||||
| ICQ22 | SUS304 | — | PBE36 | ||||
| ICQ25 | L型限位块+聚氨酯螺钉 | S45C | 镀硬铬 | TDC61 | |||
| ICQ24 | 发黑 | ||||||
| ICQ26 | SUS304 | — | |||||
特点：结构刚度大，适合高冲击载荷应用场景。

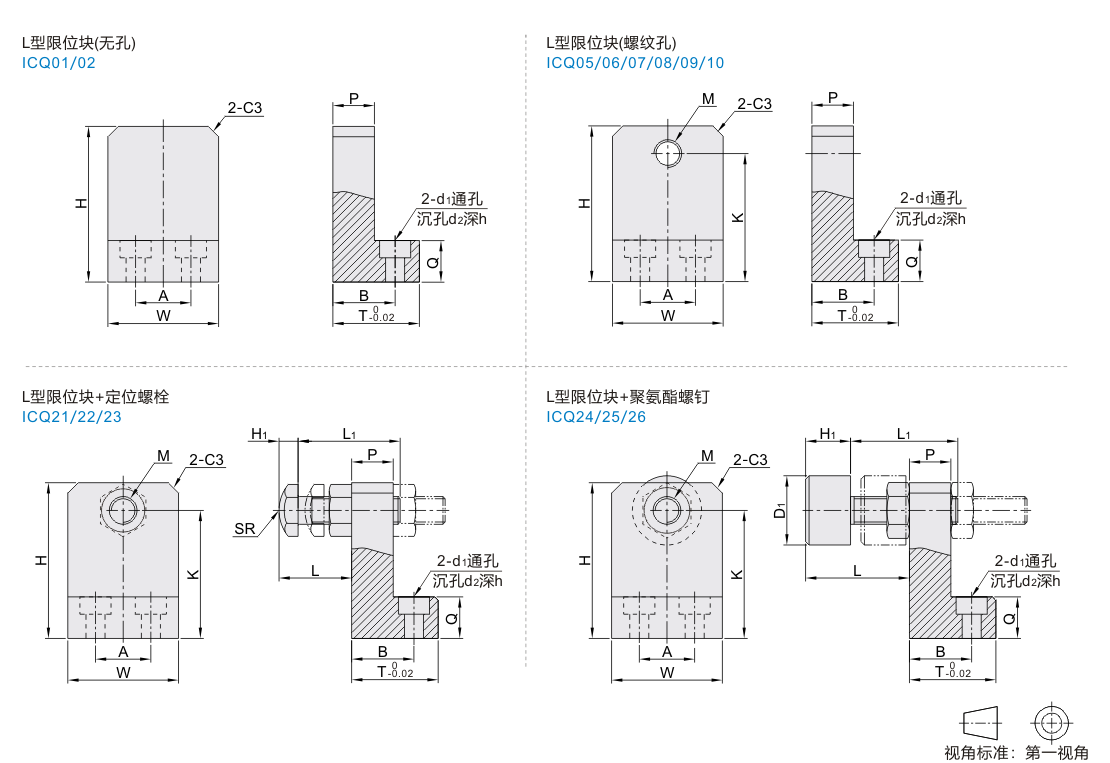

参数图
选型表
| 型号 |
W |
H |
A |
B |
P |
Q |
T |
M |
K |
d1 |
d2 |
h |
|||
| 代码 |
适用导轨规格 | 粗牙 | 细牙 | ||||||||||||
| 单件 ICQ01 ICQ02 ICQ05 ICQ06 ICQ07 ICQ08 ICQ09 ICQ10 |
组件 ICQ21 ICQ22 ICQ25 ICQ26 ICQ23 ICQ24 |
15A | 32 | 27 | 16 | 18 | 12 | 12 | 25 | M6 × 1.0 | M6 ×0.75 | 19 | 5.5 | 9 | 5 |
| 15B | 38 | 31 | |||||||||||||
| 20A | 32 | 35 | 16 | 18 | 12 | 12 | 25 | M8 × 1.25 | M8 × 1.0 | 27 | 5.5 | 9 | 5 | ||
| 20B | 45 | 37 | |||||||||||||
| 25A* | 34 | 40 | 16 | 23 | 12 | 12 | 32 | M8 × 1.25 | M8 × 1.0 | 32 | 6.6 | 11 | 6 | ||
| 25B* | 51 | 44 | |||||||||||||
| 30B* | 38 | 60 | 20 | 28 | 16 | 16 | 38 | M10 × 1.5 | M10 × 1.0 | 51 | 9 | 14 | 8 | ||
| 35B* | 45 | 70 | 25 | 31 | 16 | 16 | 45 | M10 × 1.5 | M10 × 1.0 | 61 | 9 | 14 | 8 | ||
带*号规格不适用SUS304材质。
| 型号 |
L |
L1 |
H1 |
SR |
D1 |
匹配导轨 宽度系列 |
适用怡合达导轨型号 |
|||||
| 代码 |
适用导轨规格 | ICQ21/22/23 | ICQ24/25/26 | ICQ21/22/23 | ICQ24/25/26 | ICQ21/22/23 | ICQ24/25/26 | |||||
| 单件 ICQ01 ICQ02 ICQ05 ICQ06 ICQ07 ICQ08 ICQ09 ICQ10 |
组件 ICQ21 ICQ22 ICQ25 ICQ26 ICQ23 ICQ24 |
15A | 7~22 | 11~23 | 30 | 25 | 4 | 10 | 4 | 15 | 微型15系列 | IAC/ IAF/ IAJ/ IAM-H16 |
| 15B | 重载15系列 | IBJ-H24/ IBC-H28 | ||||||||||
| 20A | 10~28 | 14~31 | 35 | 30 | 5.5 | 13 | 5 | 20 | 微型20系列 | — | ||
| 20B | 重载20系列 | IBJ/ IBP/ IBC/ IBF-H30 | ||||||||||
| 25A* | 10~28 | 14~31 | 35 | 30 | 5.5 | 13 | 5 | 20 | 微型25系列 | — | ||
| 25B* | 重载25系列 | IBJ/ IBP-H36/IBC/ IBF-H40 | ||||||||||
| 30B* | 12~36 | 16~39 | 45 | 40 | 7 | 15 | 5 | 25 | 重载30系列 | IBJ/ IBP-H42/ IBC/ IBF-H45 | ||
| 35B* | 12~36 | 16~39 | 45 | 40 | 7 | 15 | 5 | 25 | 重载35系列 | — | ||
-
