限位块(单件/组件) 直线导轨用 旗型 S45C材质
条件筛选：
类型 旗型
主体材质 S45C
产品名称 限位块
表面处理 镀硬铬
种类筛选 直线导轨配件
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
产品简介
材质图
参数图
材质图
| 代码 |
类型 |
限位孔 |
螺纹 |
主体 |
螺栓/螺钉 代码 |
||
| 材质 | 表面处理 | ||||||
| ICR31 | 单件 | 旗型限位块 | 无孔 | — | S45C | 镀硬铬 | — |
| ICR34 | 螺纹孔 | 粗牙 | |||||
| ICR35 | 细牙 | ||||||
| ICR41 | 组件 | 旗型限位块+定位螺栓 | 螺纹孔 | 粗牙 | PBE32 | ||
| ICR45 | 旗型限位块+聚氨酯螺钉 | TDC61 | |||||
特点：结构紧凑，特别适用于导轨长度大于运动行程的单导轨应用场景。

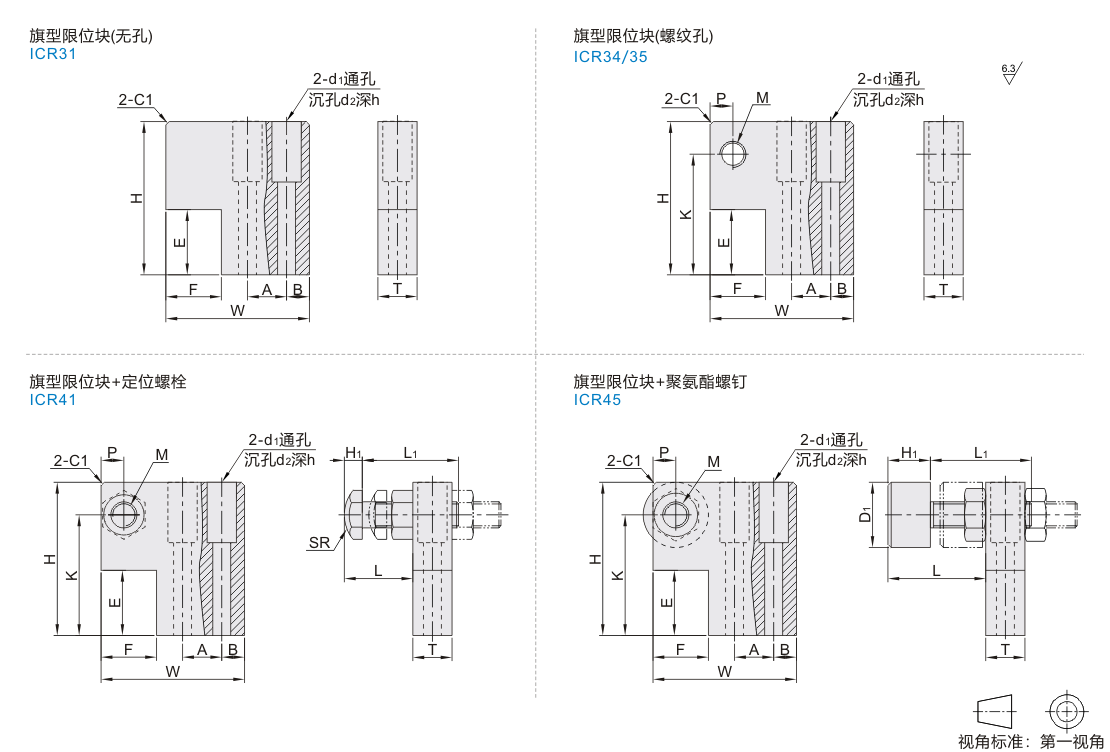

参数图
选型表
| 型号 |
W |
H |
A |
B |
E |
F |
T |
M |
K |
P |
d1 |
d2 |
h |
||
| 代码 | 适用导轨规格 | 粗牙 | 细牙 | ||||||||||||
| 单件 ICR31 ICR34 ICR35 组件 ICR41 ICR45 |
15A | 44 | 29 | 16 | 7 | 11 | 15 | 12 | M6×1.0 | M6×0.75 | 19 | 7 | 5.5 | 9 | 14 |
| 15B | 40 | 16 | 31 | 20 | |||||||||||
| 20A | 44 | 37 | 12 | 7 | 12 | 18 | 12 | M8×1.25 | M8×1.0 | 27 | 7 | 5.5 | 9 | 21 | |
| 20B | 47 | 19 | 37 | 24 | |||||||||||
| 25A | 44 | 42 | 16 | 7 | 16 | 15 | 16 | M8×1.25 | M8×1.0 | 32 | 7 | 6.6 | 11 | 22 | |
| 25B | 53 | 12 | 23 | 19 | 44 | 26 | |||||||||
| 30B | 65 | 62 | 16 | 10 | 27 | 25 | 16 | M10×1.5 | M10×1.0 | 51 | 10.5 | 9.0 | 14 | 31 | |
| 35B | 65 | 72 | 16 | 10 | 30 | 28 | 16 | M10×1.5 | M10×1.0 | 61 | 10.5 | 9.0 | 14 | 38 | |
| 型号 |
L |
L1 |
H1 |
SR |
D1 |
匹配导轨 宽度系列 |
适用怡合达 导轨型号 |
||||
| 代码 | 适用导轨规格 | ICR41 | ICR45 | ICR41 | ICR45 | ICR41 | ICR45 | ||||
| 单件 ICR31 ICR34 ICR35 组件 ICR41 ICR45 |
15A | 7~22 | 11~23 | 30 | 25 | 4 | 10 | 4 | 15 | 微型15系列 | IAC/ IAF-H16 IAJ/ IAM-H16 |
| 15B | 重载15系列 | IBJ-H24 IBC-H28 |
|||||||||
| 20A | 10~28 | 14~31 | 35 | 30 | 5.5 | 13 | 5 | 20 | 微型20系列 | — | |
| 20B | 重载20系列 | IBJ/ IBP-H30 IBC/ IBF-H30 |
|||||||||
| 25A | 10~28 | 14~31 | 35 | 30 | 5.5 | 13 | 5 | 20 | 微型25系列 | — | |
| 25B | 重载25系列 | IBJ/ IBP-H36 IBC/ IBF-H40 |
|||||||||
| 30B | 12~36 | 16~39 | 45 | 40 | 7 | 15 | 5 | 25 | 重载30系列 | IBJ/ IBP-H42 IBC/ IBF-H45 |
|
| 35B | 12~36 | 16~39 | 45 | 40 | 7 | 15 | 5 | 25 | 重载35系列 | — | |
-
